第1部 基本篇 第4章 制作生产程序
4-65
吸取中心位置＝VCS 中心位置
8) CDS 高度（仅当选择 KE-2080 的图像定中心时可以输入）
为了检测出 IC 贴片头中有无元件（从 VCS 定中心后到贴片前有元件落下等），使用
CDS(Component Detection Sensor)光纤维传感器。
输入从吸嘴前端到 CDS 光照射到的测量位置的距离，作为此 CDS 检测有无元件的高度。
虽然 CDS 高度是根据元件高度自动决定默认值（初始值），有时也需要根据元件的形状变更
默认值。
请设置能够稳定地进行识别的高度（模部）。
◆默认值
CDS 高度的默认值根据元件高度进行设置。默认值并不基于元件种类，而是“-(元
件高度×1/3)”。
a
b
(俯视图)
VCS(的视角)
⇒
部品高さ
t
t
3
- ー
センサ測定位置
センサ光
部品
ノズル
0
○
×
+Z
-Z
センサ光
部品
ノズル
0
○
×
+Z
-Z
吸嘴
元件
吸嘴
元件
传
感器
光
传
感器
光
元件高度
传
感器测量
位
置
第1部 基本篇 第4章 制作生产程序
4-66
4-3-5-2-6 检查

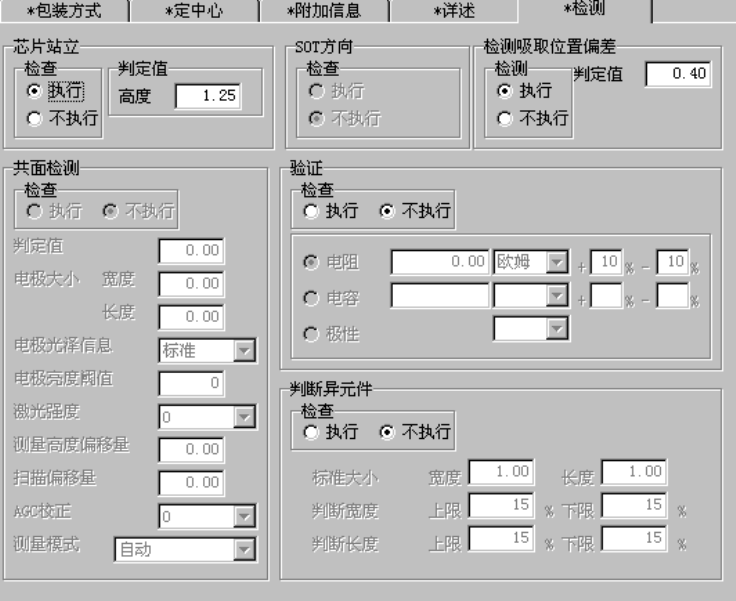

对“芯片站立”、“共面检测”、“SOT方向检查”、“验证”、“判断异元件”进行设置。
“共面检测”、“验证”、“SOT方向检查”为可选项。
图 4-3-5-2-9 元件数据(检测)
1) 芯片站立
指定是否对芯片站立进行检查。通常3216以下的芯片元件必须执行。由于检查是在移动中进
行，所以不需要费时间。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。激光定中心时测定值超过此处的设
置高度时，则判定为芯片站立错误。
第1部 基本篇 第4章 制作生产程序
4-67
２）共面检测（选项）
图像定中心元件时，可设置是否检查引脚(球)悬浮和错误的判定值等。共面检测将在生产时的
图像定中心后立即进行。
* 关于共面检测的详细情况，请参见“12-9 共面性处理”。
注意
除“检查”、“判定值”、“电极亮度阈值”、“扫描偏移量”外，在
没有 JUKI 指示的情况下，请勿变更各值。如果设置错误，则将频
繁发生错误。
设置测量模式。
自动设置时，按照“表
12-9-3-1 不同测量模
式的元件尺寸”表自动
设置操作模式。
（注 1）：通常请直接使用设备主机的初始值
“0.00”。
设置为“0.00”时，自引脚前端 0.1mm
处为测量位置。
引脚（球）的悬浮极限值。
其中有一个引脚（球）超过
判定值时即为错误。
电极的宽度、长度。
初始值都设置为“0.00”。此种情况下，测量应使用：
引脚宽度按图像数据的间距设置值的 40%、
引脚长度按图像数据设置值的 50% 。
若重新另设置其他值时，则使用该值。
* 此项目仅限于引脚元件可以设置。
* 此项目仅限于引脚元件可以设置。
引脚表面状态非常有光泽时
请设置为[有光泽]，暗淡时请
设置为[无光泽]。
电极（引脚·球）的高度，用激光照射电极，根据其反射光
计算。
[电极亮度阈值]为不折损电极反射光而削减周围噪音的阈
值。
通常请设置为“40”。端子较暗时设置为“20”或“30”，电
极较亮时设置为“50”或“60”。
激光强度。
通常请设置为“7”。
测量位置高度偏移
量。
通常请设置为
“0.00”。
设置检测位置，从引脚前端开始的距
离(单位：mm)。初始值设置为“0.00”。
注 1
* 仅引脚元件可以设置此项目。
