第1部 基本篇 第4章 制作生产程序
4-119
4-4-2 执行优化
4-4-2-1 执行优化
1) 在优化条件设置画面中，按下“执行”按钮，开始优化处理。
图 4.4.2.1-1
2) 显示“确认优化选项”画面。
单击“确定”后，进行优化。
图 4.4.2.1-2

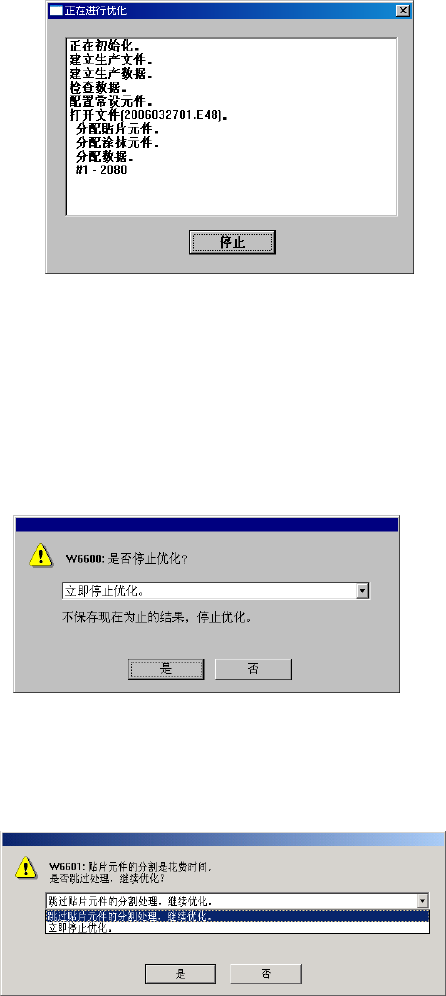

显示正在进行优化的画面。
图 4.4.2.1-3
第1部 基本篇 第4章 制作生产程序
4-120
优化分配处理进入长时间处理的情况下，如下图所示，正在进行优化的画面中的按钮不显示
“停止”，而显示“跳过”。
优化正常结束时，“优化进行中”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮，显示如下的确认信息。
单击“跳过”按钮时，显示如下确认提示信息。
单击“是”后，停止优化。
跳过贴片元件的分割处理，继续优化：仅跳过费长时间的处理，继续进行优化。这时，在继
续开始之前可能需要几十秒时间。
立即停止优化：立即停止优化。
单击“是”执行上述选择的处理。
第1部 基本篇 第4章 制作生产程序
4-121
4-4-2-2 保存文件
新建程序时，从优化条件设置画面中单击“执行”按钮后，显示“另存为”画面。请指定文
件名并进行保存。
① 指定“保存在”的 “驱动器”和“目录”
。
②输入文件名
，单击「保存」。
图 4.4.2.2-1
