第2部 基本编 第8章 机器设置
8-11
所获得的吸嘴外形不符合规定时，会显示如下的未登录吸嘴信息。此时，请根据接
下来显示的吸嘴编号设置一览画面中(下图右)的吸嘴一览表来选择吸嘴编号。若一
览表中没有时，请在选择吸嘴后，重新手动输入。
图 8-5-1-3 吸嘴信息没有登录画面 图 8-5-1-4 吸嘴号设置一览画面
3)确认 IC 贴片头的安装 选中“请用 IC 贴片头确认安装”按钮后，
通常在测量后会用 IC 贴片头进行测量，确认
是否可用 IC 贴片头识别。（测量的吸嘴为标
准吸嘴时，不会执行。）
若是 IC 贴片头不能使用的吸嘴时，则会显示
图 8-5-1-5 图示的错误信息。
图 8-5-1-5 不能使用的吸嘴通知画面
8-5-1-2 设置项目
1) 吸嘴号
设置ATC中配置的吸嘴编号。
2) 吸嘴类型
设置ATC中配置的吸嘴种类。
表 8-5-1-1 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
3) 真空值
设置在基准贴片头(L1)上安装吸嘴时的真空值。
与“8-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。
但，有无吸嘴、有无元件，主要使用激光判定，因此该设置值仅作为辅助信息。
4) 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于测量激光元件时的高度控制。
第2部 基本编 第8章 机器设置
8-12
5) D 型剪切面识别
对使用 VCS 进行吸嘴的 D 型剪切面图像识别的识别可否状态进行设置。
No. 设置项目 设置内容
1 OK D 型剪切面识别 可
2 NG D 型剪切面识别 不可
3 *** 未进行 D 型剪切面识别
4 － 不是 D 型剪切面识别对象的吸嘴
6) 前端识别
对使用 VCS 识别吸嘴前端的识别可否状态进行设置。
No. 设置项目 设置内容
1 OK 前端识别 可
2 NG 前端识别 不可
3 *** 未进行前端识别
4 － 不是前端识别对象的吸嘴

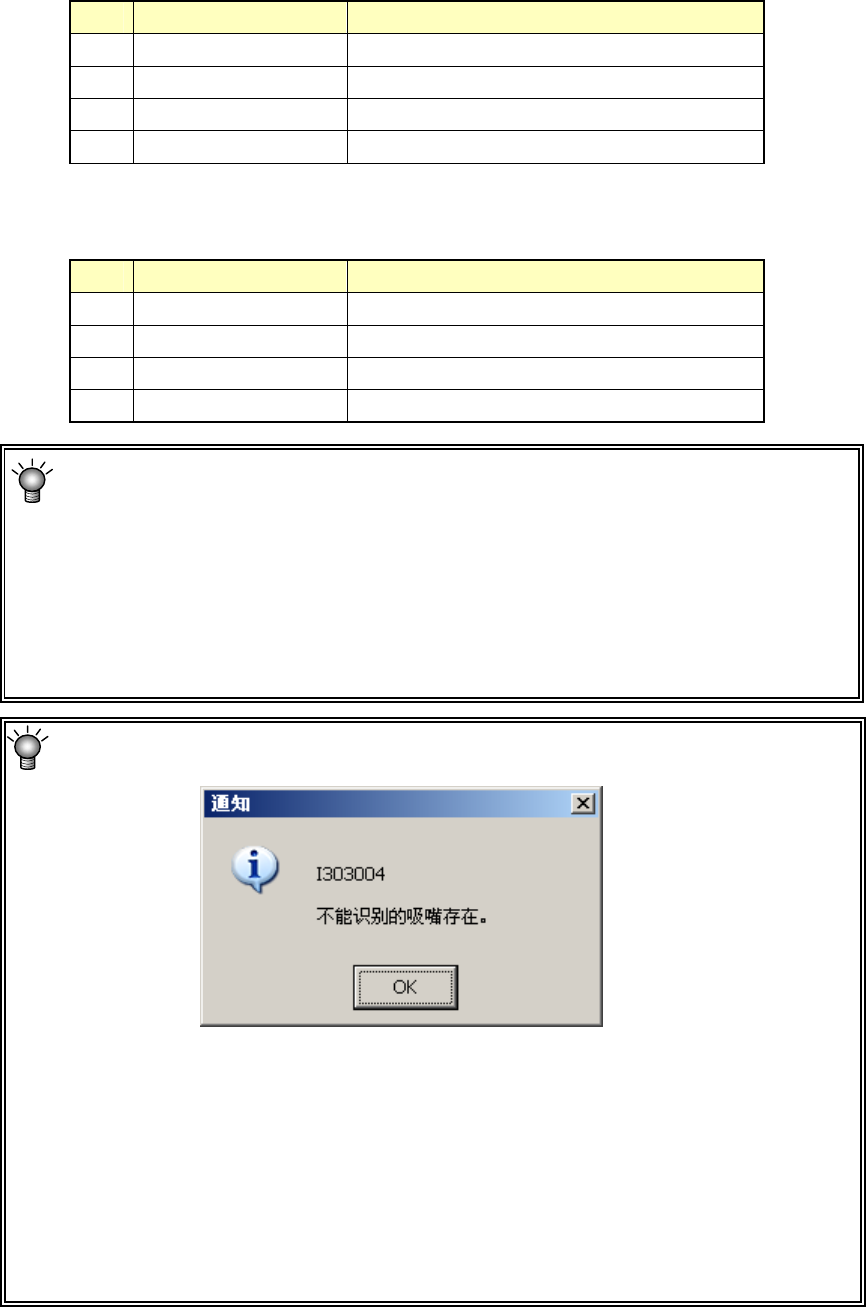

D 型剪切面识别、前端识别失败时，会显示如下不能识别通知，识别结果为“NG”。
图 8-5-1-6 不能识别的通知
①D 型剪切面识别、前端识别失败的吸嘴，也可进行正常生产。
②D 型剪切面识别、前端识别失败的吸嘴，不能在生产中进行 IC 贴片头的角度校正，所
以需要进行角度校正时，要擦干净对象部分的脏污，重新进行分配。
③执行「②」识别仍失败时，请更换吸嘴，再进行一次分配。
④反复分配、进行识别时，有的吸嘴识别结果不稳定。这种吸嘴在生产中有时不能进行
角度校正，遇此情况请执行②或③。
D 型剪切面识别、前端识别，在吸嘴有伤痕、裂痕、脏污等情况下，有可能识别失
败。
此外，吸嘴形状等也有影响，下列几种吸嘴，识别可能失败。
＜D 型剪切面识别＞
・
吸嘴上带着固定螺丝的。
＜前端识别＞
・
吸嘴及其周边为黑色、或是金属等，在识别画像时，吸嘴前端和周围难以区别
的。
・
宽度极薄的
Ｔ型
吸嘴
。
第2部 基本编 第8章 机器设置
8-13
8-5-2 无吸嘴时真空值
设置未安装吸嘴状态下的各贴片头的真空值。
通过这里的设置，可确认贴片头之间真空值的偏差。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行贴片头的检查和清
扫。
选择无吸嘴时真空值后，显示下图所示的无吸嘴时真空值设置画面。

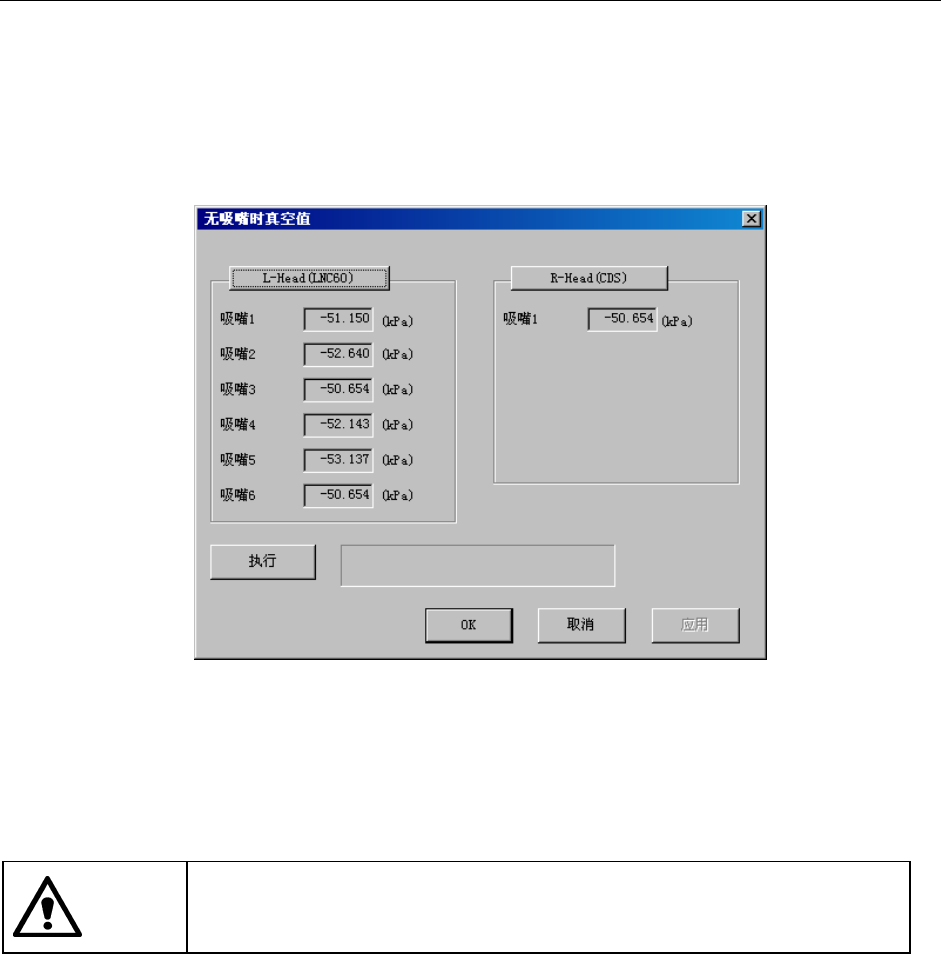

图 8-5-2-1 无吸嘴时真空值设置(显示例.KE-2080)
选择对象贴片头，点击“应用”后，自动获得真空值。
标准值为-40～-70(kPa)。
退出设置后，请按“OK”确定。
点击“执行”后轴开始移动，进行吸嘴的装卸。在单击“执行”前，请务必
确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，切勿将
手放入装置内部，也不要将脸和头靠近装置。
警告
