第2部 基本编 第8章 机器设置
8-24
8-5-10-2 选项使用单元
选择“选项使用单元”标签后，会显示下列“选项使用单元设置”画面。

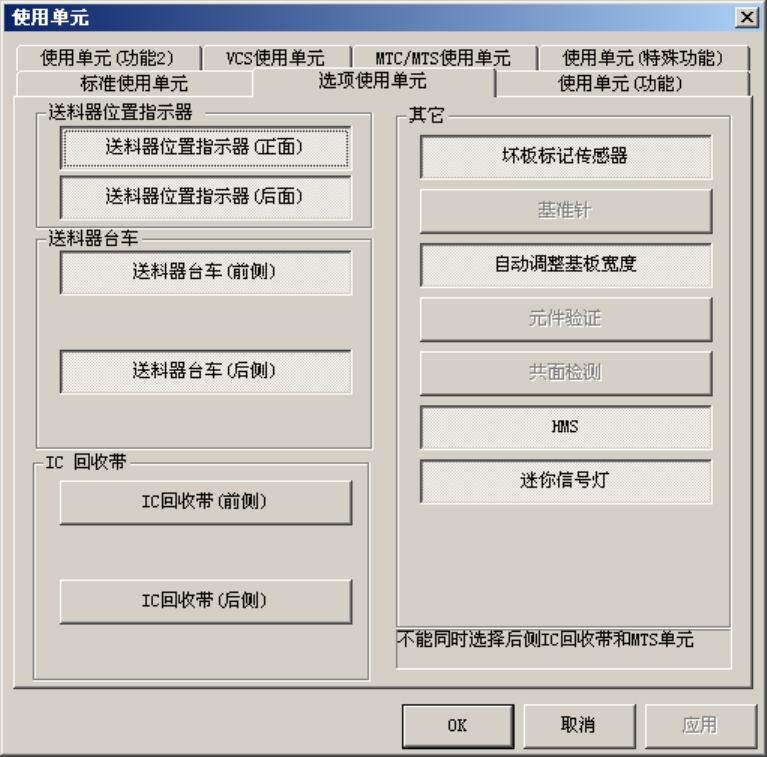

图 8-5-10-2 选项使用单元设置画面
1) 设置项目
选择选项单元的使用/不使用。
万一单元发生故障时，可在本项目中指定为“不使用单元”，即可不变更生产程序数据而进
行吸取贴片。
2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未进行选项使用单元设置的，不能选择(以浅色文字显示的单元)。
3) 生产动作
除设置为“不使用”的功能不能使用外，生产可照常进行。
第2部 基本编 第8章 机器设置
8-25
8-5-10-3 使用单元（功能 2）
选择“使用单元（功能 2）”标签后，会显示如下“使用单元（功能 2）”的设置画面。
(只可在 KE-2080 上设置。KE-2070 上没有“使用单元（功能 2）”标签。）

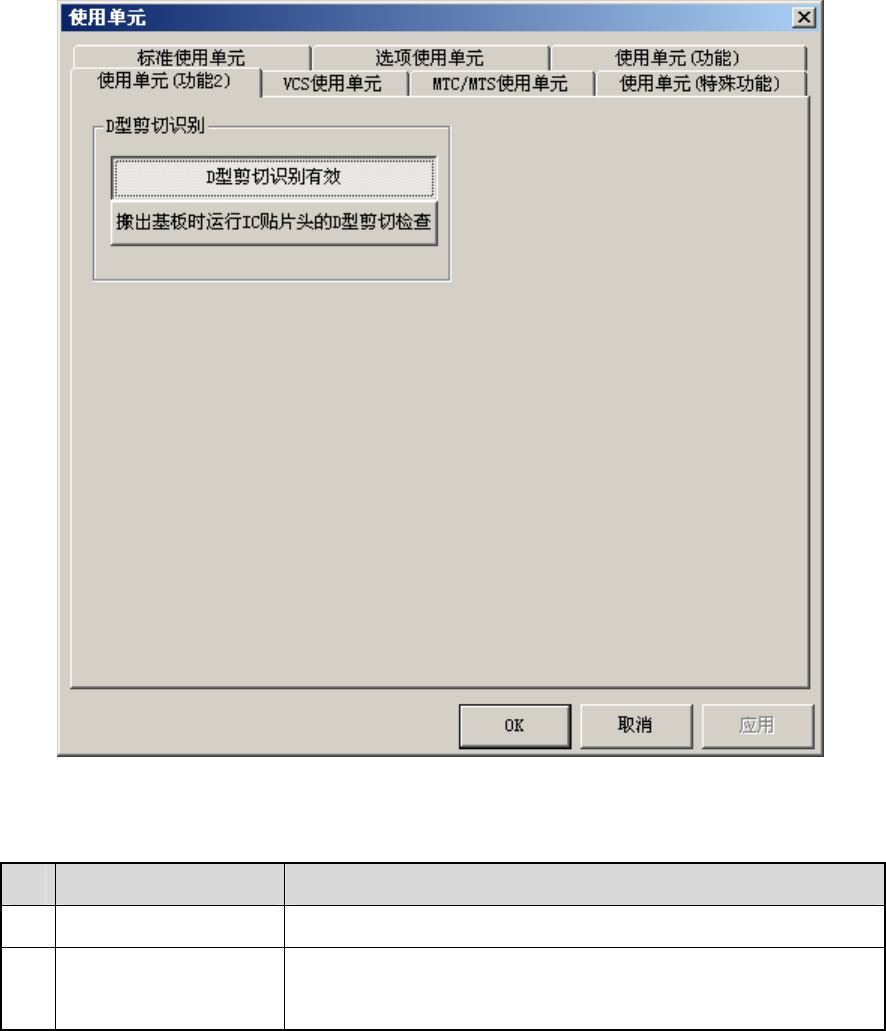

图 8-5-10-3 使用单元（功能 2）的设置画面
表 8-5-3 使用单元（功能 2）有效时的动作
No. 单元 生产动作
1 D 型剪切识别有效 生产时VCS执行D型剪切识别动作，进行角度校正。
2
搬出基板时运行 IC 贴
片头的 D 型剪切检查
在更换基板放回吸嘴前，搬出基板时进行 IC 贴片头的 D 型剪切
识别。
第2部 基本编 第8章 机器设置
8-26
8-5-10-4 使用单元（功能）
设置“有”／“无” （是否）使用应用软件。
选择“使用单元(功能)”标签后，显示如下“使用单元(功能)设置”画面。
在 MTC/MTS 使用单元中选择 MTS 时，会显示“识别送料器台架标记（后侧）”(MTS)。
图 8-5-10-4 使用单元(功能)设置画面
1) 设置项目
指定使用/不使用各项功能。
2) 设置方法
· 点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
· 在MS参数中没有选中的单元，不能选择。
3) 生产·优化时的操作
表 8-5-4 指定为不使用时的动作
No. 单元 生产动作
1 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY 的速度进入低速运行。
XY 移动前询问：传感器检测出送料器悬浮时是否重试检测。
选择“重试”：传感器重新确认传感。
选择“取消”：退出生产。
2 识别送料器台架标记 忽略送料器台架标记识别，进行生产。
3 SOT 检查台 不能在跟踪菜单中指定 SOT 方向检查。
4 主供给器为后侧(不间断)
主送料器台架在前面(主机正面)。
·不按照传送基准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
5 重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别错误，不进行识别的
重试。
6 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断生产模式时 统一顶推单侧台架的送料器元件
7 一起送料
因元件用完等更换送料
器台架时
仅对更换后的送料器台架上尚未在基板上贴片的元件
送料器执行一起送料（统一顶推）
8
MNVC
不进行 MNVC 图像识别。优化时对 L 贴片头不分配图像元件。（短边 3mm 以下的高
分辨率摄像机识别元件除外）
