第2部 基本编 第8章 机器设置 8-27 表 8.5-5 ① 对设置禁止优化功能的说明 No. 单元 生产动作 禁止送料器配置最优化 执行优化时 ， 把 “分配” 选项中的 “吸取数据” 固定为 “分配自动选择” 。( 参 见 4-4-1-2-1 章) 1 禁止吸嘴配置最优化 执行优化时，把“分配 ”选项中的“吸嘴”固定为“使用固定吸嘴” 。(参见 4-4-1-2-1 章) 表 8.5-6 ② 对同时吸取/吸取位置优先模式的说明 No…
第2部 基本编 第8章 机器设置
8-26
8-5-10-4 使用单元（功能）
设置“有”／“无” （是否）使用应用软件。
选择“使用单元(功能)”标签后，显示如下“使用单元(功能)设置”画面。
在 MTC/MTS 使用单元中选择 MTS 时，会显示“识别送料器台架标记（后侧）”(MTS)。

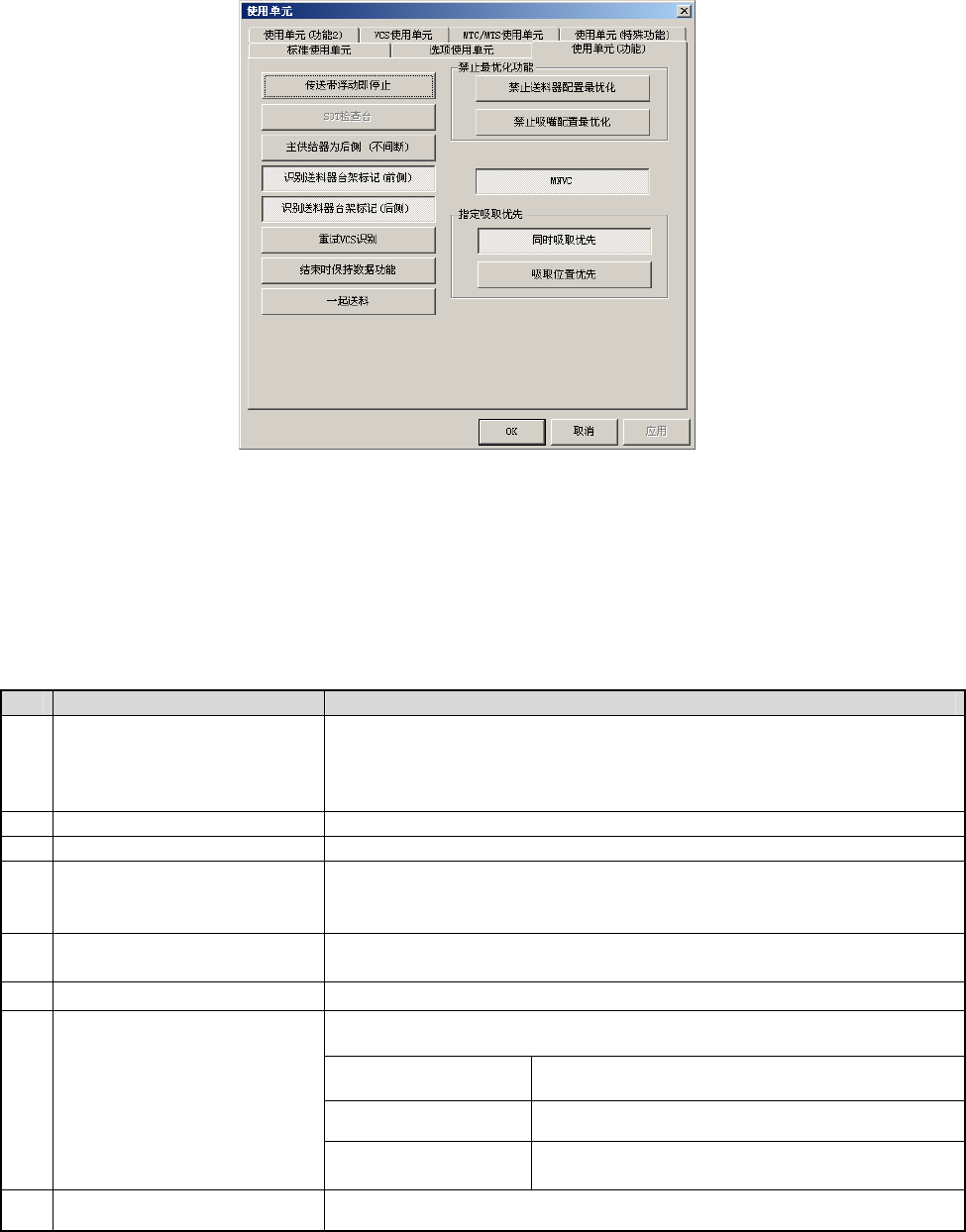

图 8-5-10-4 使用单元(功能)设置画面
1) 设置项目
指定使用/不使用各项功能。
2) 设置方法
· 点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
· 在MS参数中没有选中的单元，不能选择。
3) 生产·优化时的操作
表 8-5-4 指定为不使用时的动作
No. 单元 生产动作
1 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY 的速度进入低速运行。
XY 移动前询问：传感器检测出送料器悬浮时是否重试检测。
选择“重试”：传感器重新确认传感。
选择“取消”：退出生产。
2 识别送料器台架标记 忽略送料器台架标记识别，进行生产。
3 SOT 检查台 不能在跟踪菜单中指定 SOT 方向检查。
4 主供给器为后侧(不间断)
主送料器台架在前面(主机正面)。
·不按照传送基准。
·优先进行“操作选项”→“使用单元”标签的交替设置。
5 重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别错误，不进行识别的
重试。
6 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断生产模式时 统一顶推单侧台架的送料器元件
7 一起送料
因元件用完等更换送料
器台架时
仅对更换后的送料器台架上尚未在基板上贴片的元件
送料器执行一起送料（统一顶推）
8
MNVC
不进行 MNVC 图像识别。优化时对 L 贴片头不分配图像元件。（短边 3mm 以下的高
分辨率摄像机识别元件除外）
第2部 基本编 第8章 机器设置
8-27
表 8.5-5 ① 对设置禁止优化功能的说明
No. 单元 生产动作
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分配自动选择”。(参
见 4-4-1-2-1 章)
1
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固定吸嘴”。(参见
4-4-1-2-1 章)
表 8.5-6 ② 对同时吸取/吸取位置优先模式的说明
No. 单元 生产动作
1 同时吸取优先
执行标准生产动作，可在一定条件范围内执行同时吸取的生产动作。
2 吸取位置优先
元件尺寸不同、可同时吸取的范围也会变化。越是极小元件，可同时吸取范围
就越窄，只能在吸取数据的吸取坐标附近位置进行吸取。吸嘴超出模部范围时，
吸取会偏移，显示错误。此项模式可防止贴片时吸嘴与相邻元件接触。
8-5-10-5 VCS 使用单元
选择“VCS使用单元”标签，即可显示如下VCS使用单元的设置画面。

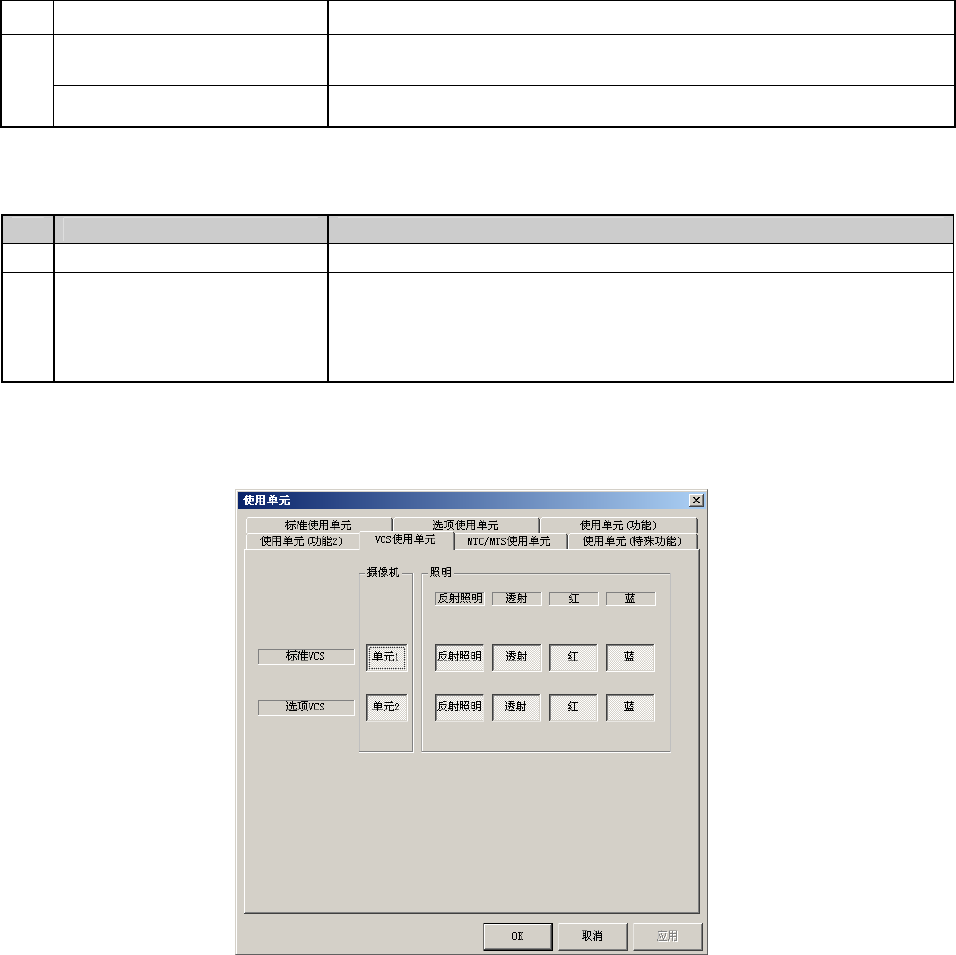

图 8-5-10-5 设置 VCS 使用单元画面
1) 设置项目
当VCS单元发生故障，在本项目中指定为“不使用的单元”时，可不必变更生产程序数据而进
行吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
2) 设置方法
· 点击所需功能项目。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· MS参数选项中没有设置的单元，不能选择。
第2部 基本编 第8章 机器设置
8-28
8-5-10-6 MTC/MTS 使用单元
对“MTC/MTS”或“DTS” 设置“有”、“无” （即设置“使用／未使用”）等。
选择“MTC/MTS使用单元”标签后，会显示下列设置MTC/MTS使用单元画面。

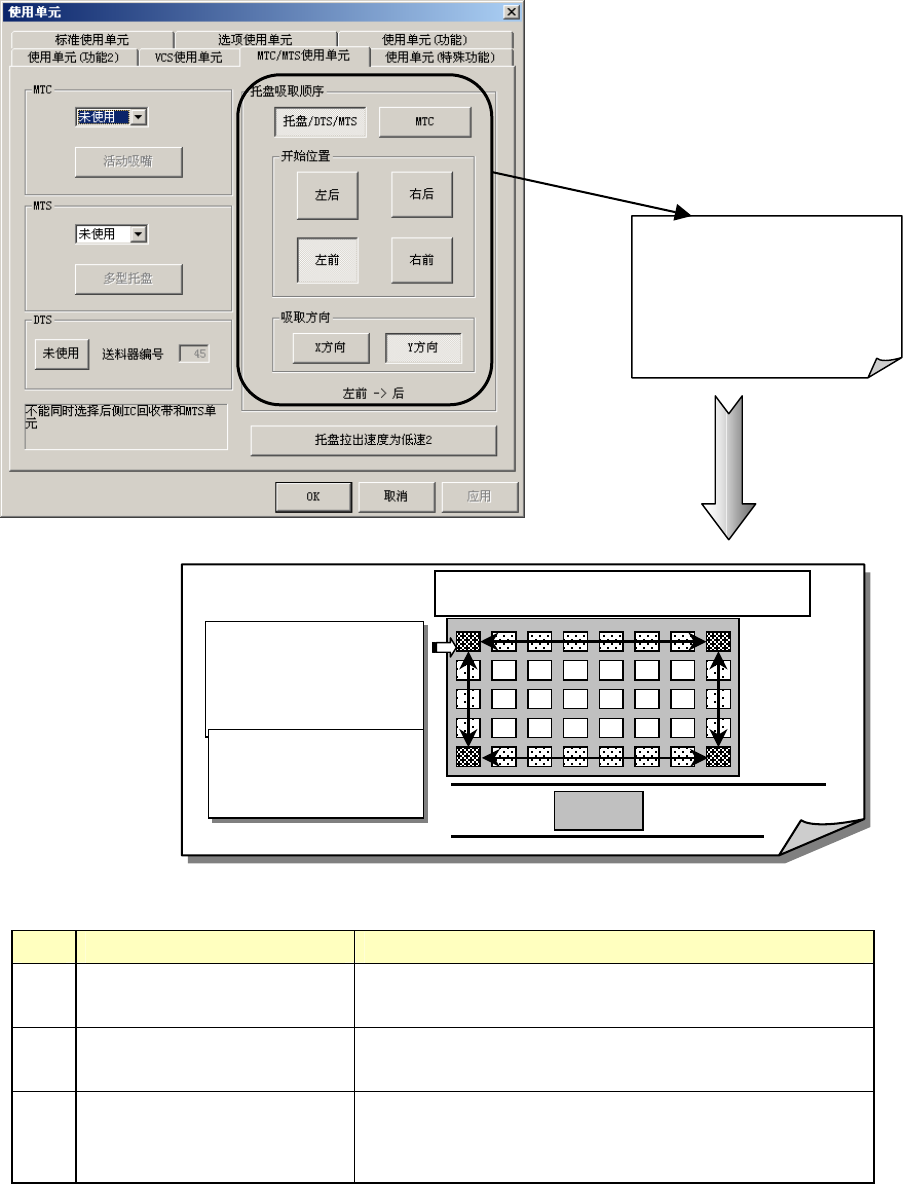

图 8-5-10-6 设置 MTC/MTS 使用单元画面
1) 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
设置使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
设置托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
3 托盘拉出速度为低速 2
设置托盘拉出的速度
在元件数据的 MTC/MTS 速度项目中设置好，以便可选择低速
2。
托盘吸取顺序：
元件
吸取方向有 8 种选择。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置： 4 个角，
设置其中一个角为
吸取开始点。
吸取方向：选择 Y
方向(标准)或 X 方
向。
