第2部 基本编 第8章 机器设置 8-32 8-5-12 基板传送 设置基板传送时的条件。 选择基板传送后，可显示图 8-5-12-1 的基板传送设置画面。 选择支撑台标签后，可显示如下 8-5-12-2 画面。 图 8-5-12-1 基板传送设置画面 图 8-5-12-2 支撑台设置画面
第2部 基本编 第8章 机器设置
8-31
8-5-11 HLC 连接
使用HLC时，要设置与HLC通讯的IP地址。
选择HLC连接后，显示如下连接HLC的设置画面。

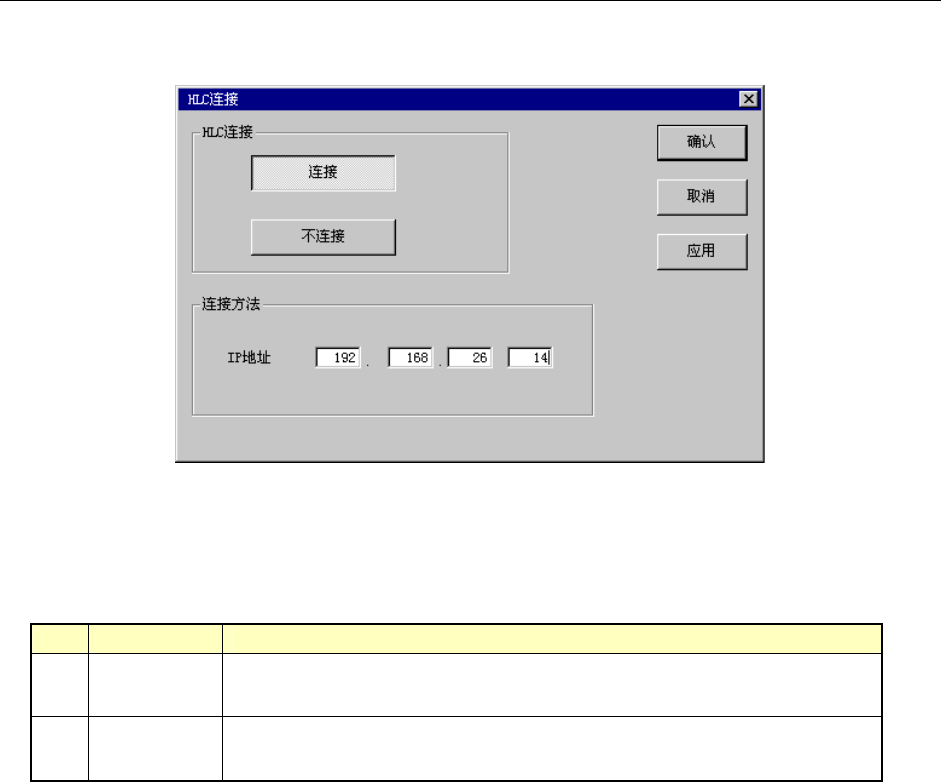

图 8-5-11-1 设置 HLC 连接画面
1) 设置方法与内容
表 8－5-9 设置方法与内容
No. 项目 设置内容
1 HLC 连接
要将本装置与 HLC(选项)连接时，设置为“连接”。
选择后，按钮成为凹状态。(默认值为不连接)
2 IP 地址
设置 HLC“连接”后，需要设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。
也不可将所有区域都设置为0。
第2部 基本编 第8章 机器设置
8-32
8-5-12 基板传送
设置基板传送时的条件。
选择基板传送后，可显示图8-5-12-1的基板传送设置画面。
选择支撑台标签后，可显示如下8-5-12-2画面。

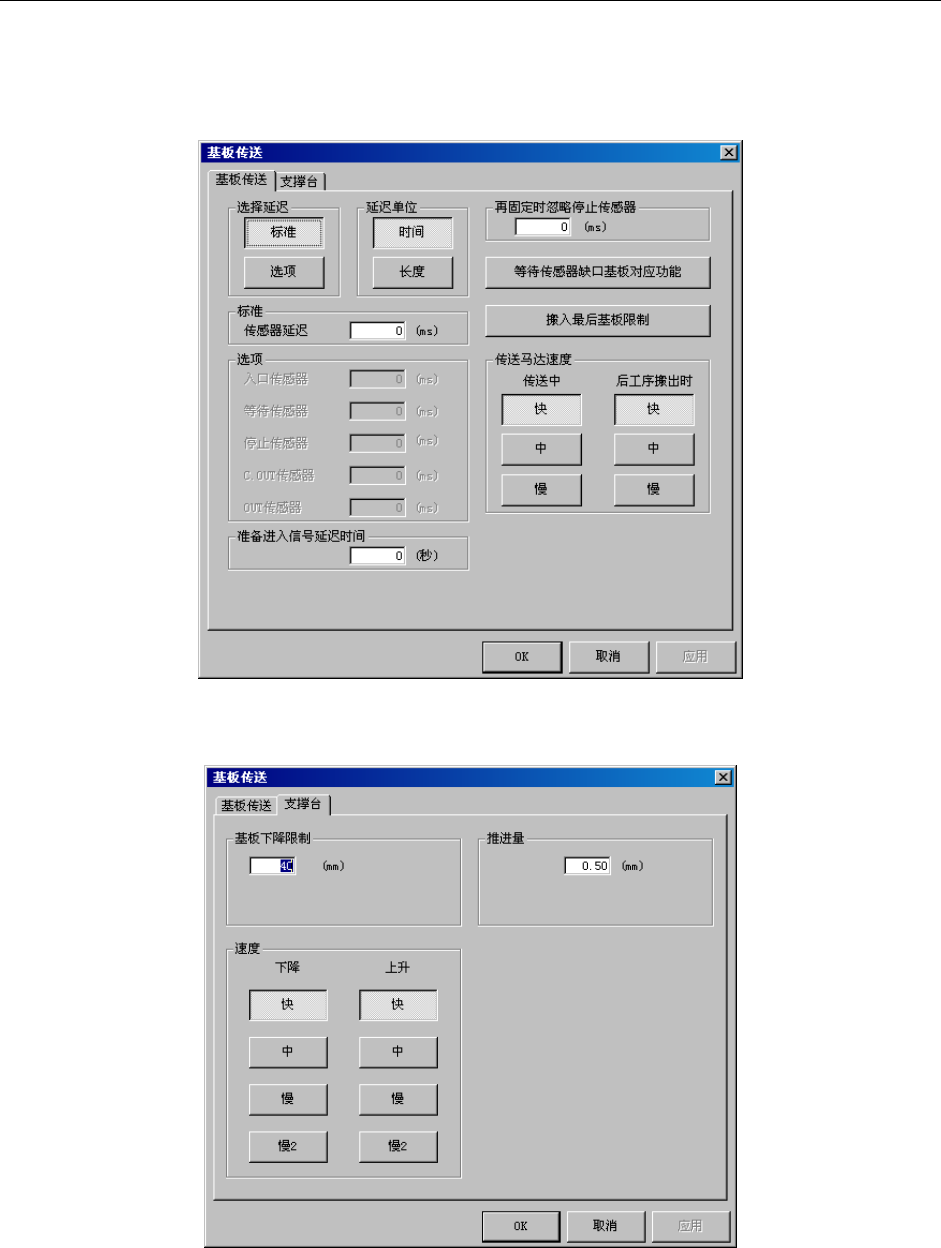

图 8-5-12-1 基板传送设置画面
图 8-5-12-2 支撑台设置画面
第2部 基本编 第8章 机器设置
8-33
1) 设置方法与内容
表 8.5-9 设置方法与内容
No. 项目 设置内容
1
选择延迟
对各种传送传感器的延迟时间，选择是统一还是个别设置。
选择后按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·选项：各传感器可设置不同的延迟时间
选择“标准”时，以下的“标准”传感器延迟时间有效。选
择“选项”时，“选项”的各传感器设置的延迟时间有效。
２
延迟单位
基板传送传感器延迟时间的设置值，有两种单位可选：
ms：1/1000 秒
长度(mm)。
选择后，按钮成为凹状态。
３
传感器延迟
当用“延迟时间选择”选择了“标准”
时，设置延迟时间或长度。
４
选项
在“延迟时间选择”项目选择了“选项”
后，应分别设置入口传感器、等待传感器、
停止传感器、C.OUT 传感器、OUT 传感器
的延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
５ 再固定时忽略停
止传感器
因送料器悬浮等导致生产异常停止后重启生产时，不除去
基板而重夹 (翻转后夹紧)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 传送马达速度 在[传送中]设置从入口传感器开始到出口传感器为止的传
送速度。在[后工序搬出时]设置从出口传感器开始到后工
序为止的传送速度。可以设置慢、中、快 3 个等级。
7 等待传感器缺口
基板对应功能
当基板缺口部分停止在等待传感器上时，不论基板是否存
在，等待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设置为有效，则等待
传感器在[OFF]状态下也可储存[ON]时的状态，确保基板的
正常传送。
８ 搬入最后基板限
制
搬入最后基板时，为了避免拖入下一个基板进来，应当停
止发出准备搬出（Ready Out）信号。
９ 准备进入信号延
迟时间
当向后续工序传出基板动作中的出口传感器为 ON 检测出
时，可在 SETUP 设置的准备进入（ReadyIn）信号延迟时间
过后，检查准备进入信号的状态。在准备进入信号
（ReadyIn）为 ON 时，可开始向后续工序传出基板。准备
进入（ReadyIn）信号延迟时间的可设置范围是 0～300 秒。
