第 2 部功能详细编第 9 章手动控制 9-17 （3）控制项目（4）窗口类型测量时按下按钮，选择窗口类型。除“测量（ONCE）”、 “测量（SWEEP）”以外，选择其他无效。同时检测元件：设置的窗口尺寸范围，必须可容纳同时测量多个贴片头的元件。（这些贴片头的吸嘴旋转中心±7.5mm）若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。单独检测元件：设置的激光测量的窗口尺寸范围，必须可容纳最大尺寸的元件。 …

第 2 部功能详细编第 9 章手动控制

9-16

（2）元件形状

测量 SWEEP 时，请从激光识别用的元件形状复合框中选择。

选择测量 SWEEP 以外的控制项目，不能进行测量。

 按下〔Alt〕＋〔↓〕时，显示如下一览表。

图 9-4-1-3-1-1 元件形状复合框

表 9-4-1-3-1 元件形状

元件形状动作

无缺角根据测量数据检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正，

并进行贴片。

对于无缺角，近似四边形形状的元件，可设置此种元件形状。

有缺角根据测量数据检测出 5～8 个顶点，进行位置偏差、角度偏差的计算、校正。

并进行贴片。元件中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚

的元件，可设置此种元件形状。

6 7

PLCC 根据测量数据检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差

的计算、校正，并进行贴片。是 PLCC 专用的元件形状。

圆筒根据测量的数据，计算位置偏差、角度偏差。角度偏差被忽略，测量结果

必为 0°。用于没有角的圆筒元件等。

相当于编辑生产程序时设置元件形状为圆筒。

灵活从测量数据中抽出在 X、Y 方向上能构成元件最小幅度的附近 8 个点，计

算·校正位置偏差、角度偏差后，进行贴片。

不设置根据吸取姿势按贴片角度转动并贴片。

第 2 部功能详细编第 9 章手动控制

9-17

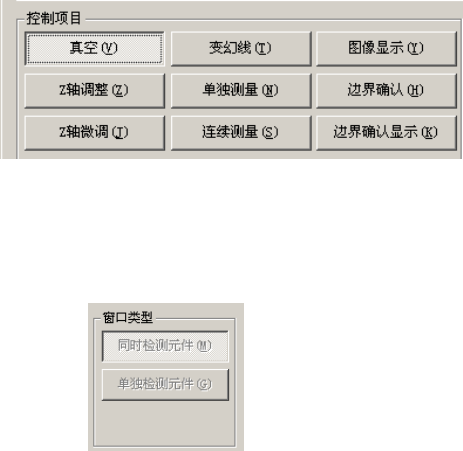

（3）控制项目

（4）窗口类型

测量时按下按钮，选择窗口类型。

除“测量（ONCE）”、“测量（SWEEP）”以外，选择其他无效。

同时检测元件：设置的窗口尺寸范围，必须可容纳同时测量多个贴片头的元件。

（这些贴片头的吸嘴旋转中心±7.5mm）

若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。

单独检测元件：设置的激光测量的窗口尺寸范围，必须可容纳最大尺寸的元件。

指定测量单独元件时，需要使用其他贴片头的测量领域（窗口）。因此，其

他贴片头下降到激光的高度时，可能造成测量失败。测量前，务必检查，

确认其他贴片头没有降到激光测量的高度。

(5) 控制按钮

用控制按钮来执行控制。

控制按钮的显示因控制项目而异。

在控制结束时更新状态显示。

1) 真空

控制所选贴片头真空的开/关。

选中控制项目的“真空”时，选择“开(O)”按钮、“关(F)”按钮、“开/关(／)”按钮或按

下“F3”键、“F4”键、“F5”键进行控制。

2) Z 轴调整

对所选贴片头的Z轴坐标进行控制。

吸嘴吸取元件时使用。

选中控制项目的“Z轴调整”时，选择“上(U)”按钮、“下(D)”按钮、“上/下(／)”按钮

或按下“F3”键、“F4”键、“F5”键进行控制。

3) Z 轴微调

对所选贴片头的Z轴坐标进行控制。

将吸取元件移动到激光测量高度时使用。

选中控制项目的“Z轴微调”时，选择“上(U)”按钮、“下(D)”按钮、“LA面(／)”按钮或

按下“F3”键、“F4”键、“F5”键进行控制。

第 2 部功能详细编第 9 章手动控制

9-18

4) 变幻线

下列“变换线图（纹条图）”，是通过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。

选中控制项目“变换线”时，可选择“执行(E)”按钮，或按“F3”键控制。

下面具体说明变换线有关情况。

表 9-4-1-3-2 变换线示例

变换线和激光高度说明

激光高度适当。取得的元件形状正确。取得形状后，激光

传感返回 SWEEP 识别结果。

元件上没有激光面，因得不到任何一个边界结果，无法描

绘变换线，画面呈黑色。激光传感 SWEEP 失败，返回信息

为无元件错误。

激光高度在元件下面附近时，有的地方激光面遮盖不全

的，有些边界数据没有取得，变换线形状变形，激光传感

SWEEP 识别失败，返回错误信息。

激光高度在元件上面和吸嘴边界边缘时，同上面情况一

样，有的地方激光面遮盖不全，出现 SWEEP 失败。

激光高度只达到吸嘴尖端而未达到元件时，变换线显示出

吸嘴尖端的形状。
