9-4-4-2 送料器送料针控制
从菜单栏中选择“控制”/“供给装置(F)”/“送料器送料针控制(F)”，则显示如下的送料
器送料针控制画面。
图 9-4-4-2-1 送料器送料针控制
(1) 控制项目
用按钮来选择控制项目。
在 MS 参数的“选项”设置中未选中送料器位置指示器(未安装)时，不能选择 FPI 控制。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
图 9-4-4-2-2 控制项目
第 2 部 功能详细编 第 9 章 手动控制
9-31
(2) 控制位置
在控制项目中选择“带状送料动作”时，在控制位置(按钮)与编号(编辑框)上选择要控制的
销位置。
在控制项目中选择“单纯送料动作”时，按下控制位置(按钮)选择要控制的销位置。

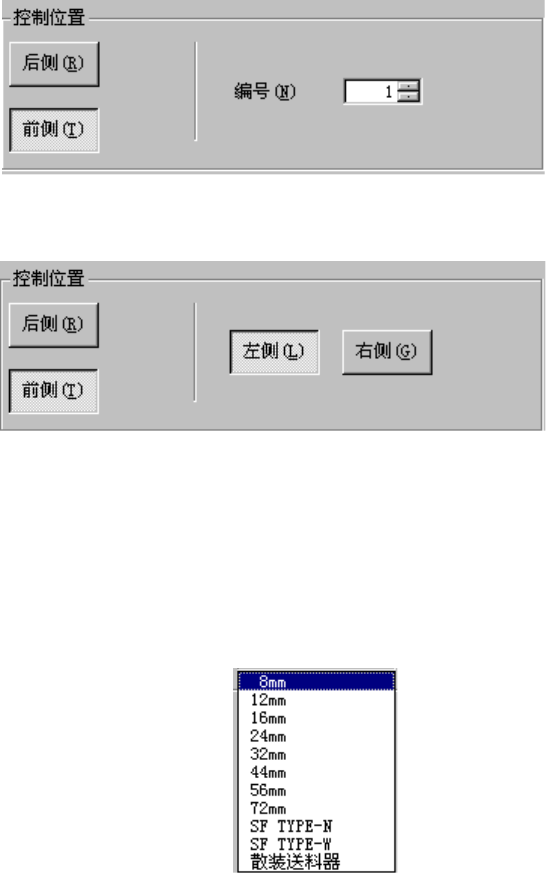

图 9-4-4-2-3 选择带状送料动作时
图 9-4-4-2-4 选择单纯送料动作时
(3) 送料器的种类
在控制项目中选择了“带状送料动作”时，要在组合框上选择送料带的宽度和间距。
在控制项目中选择了“单纯送料动作”时，不能设置。
按下“Alt”+“↓”键，显示如下一览表。
① 带的宽度
图9-4-4-2-5
② 送料间距
可选择的送料间距的种类因带的宽度而异。
第 2 部 功能详细编 第 9 章 手动控制
9-32
图 9-4-4-2-6
(3) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1) 送料带动作
执行送料带送料动作
·当选中控制项目的“送料带送料动作”时，选择“执行(E)”按钮或按下“F3”键来进行控
制。
2) 单纯送料动作
对送料器台单位设置送料操作。
·当选中控制项目的“送料带动作”时，选择“执行(E)”按钮、“停止(S)”或按下“F3”键、
“F4”键来进行控制。
3) FPI 控制(个别)
控制送料器位置指示器的开/关。
·在控制项目的“FPI控制(个别)”被选中时，选择“点亮(O)”按钮、“熄灭(F)”按钮、“点
/熄(／)”按钮、“闪烁(B)”或按下“F3”键、“F4”键、“F5”键、“F6”键来进行控制。
4) FPI 控制(全体)
以送料器台正面、后面为单位对送料器位置指示器的开/关进行控制。
·在控制项目的“FPI控制(个别)”被选中时，选择“点亮(O)”按钮、“熄灭(F)”按钮、“点
/熄(／)”按钮、“闪烁(B)”或按下“F3”键、“F4”键、“F5”键、“F6”键来进行控制。
