第2部 功能详细篇 第11章 自动校准
11-11
11-2-4 VCS 偏差
设置相对于各VCS摄像机设计位置的偏移值。
只限于VCS识别元件，贴片向一定方向偏移时，进行该设置。
设置时，使用CAL块。

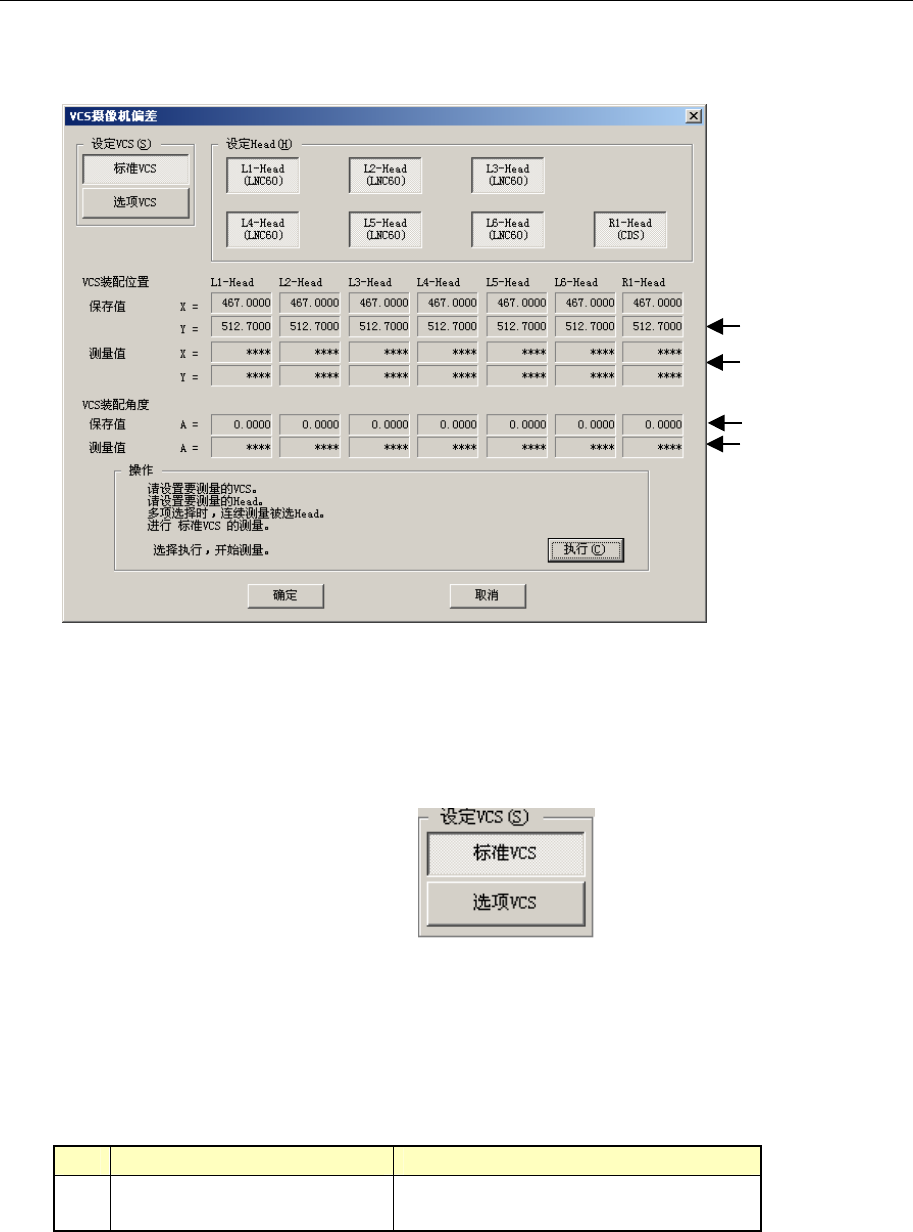

图 11-2-4-1 VCS 偏差
设定VCS
用复选框按钮选择设定对象VCS贴片头（只能选一个）。
在机器设置的“使用组件”设置中没有选中的(不使用)的组件，不能选择。
设定 Head
用选择按钮（可选择多个）选择所要测量的贴片头。选择多个贴片头时，会连续测量。
在机器设置时使用单元设置为“不使用单元”的，不能选择。
另外，LNC60 贴片头，在 KE-2070 里只限于使用 MNVC（选项）时可以选择，在 KE-2080
的 VCS 选项里可随时选择，只使用 MNVC（选项）时也可选择标准装备 VCS。
(1) 设置项目
No. 项目 设置内容
1 VCS 装配位置 各 VCS 的安装位置
2 VCS 装配角度 各 VCS 的安装角度
(2) 设置方法
按照操作内的指示，对用单选按钮选中的VCS进行设置。
选择“确定”，则设置值生效。(此时不保存设置值。)
选择“取消”，则设置值无效。
(测量到的装配位置)
(设定的装配位置)
(测量到的装配角度)
(设定的装配角度)
(选择标准 VCS 时)
第2部 功能详细篇 第11章 自动校准
11-12

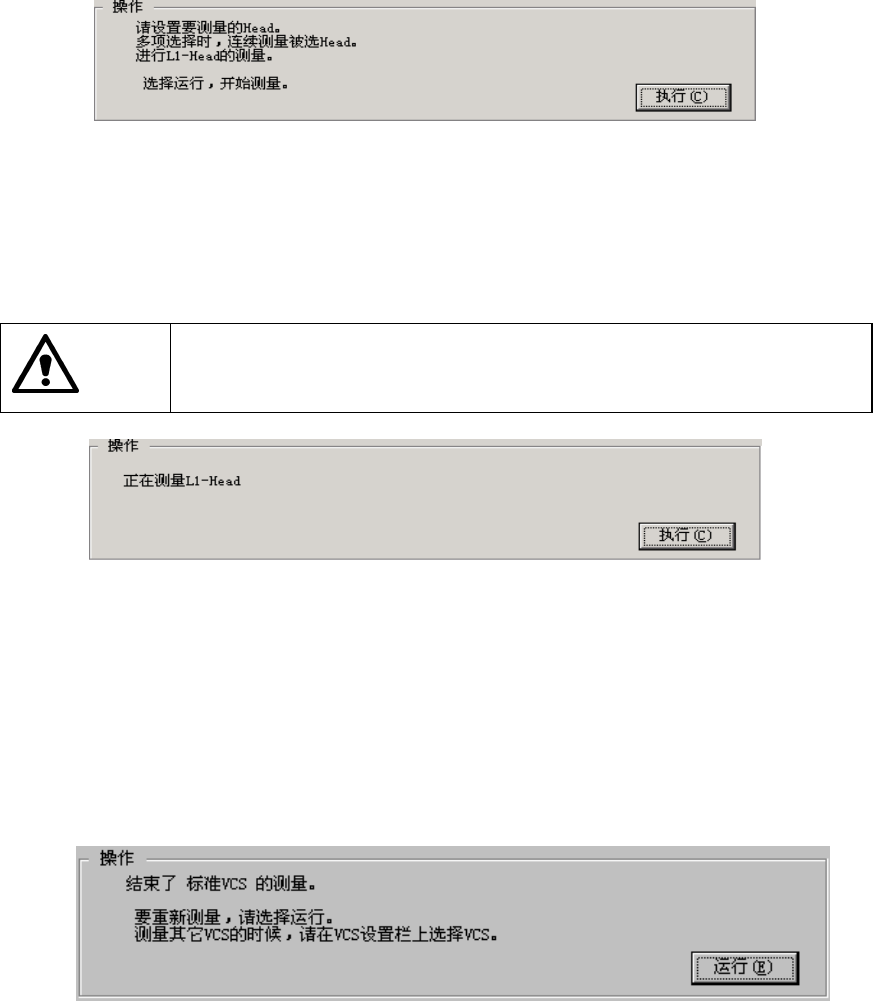

操作方法
按照指示进行操作,将自动获得测量值。
对用设定VCS选中的VCS进行设置。
请选择“运行”。
选择“运行”，则贴片头吸取治具后，移动到ＶＣＳ摄像机上，在Y方向上下反复移
动5次识别治具记号，取得其平均值。接着，贴片头从0°开始以15°为单位一边移
动θ轴，反复24次，取其平均值。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 在设定Head上安装508或507号吸嘴。
未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配
吸嘴。
② 设置的贴片头从治具工作台吸取治具。
此时，无法吸取治具时将会出错。出错时，请重新安装治具。
③ 将设置的贴片头移动到设置VCS摄像机的识别位置。
④ 通过VCS识别治具的位置，测量治具的中心位置。
测量结束。
· 重复测量时，请选择“运行”。
· 测量别的VCS时，通过“设定VCS”来选择VCS。
变更“设定VCS”,则将显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第11章 自动校准
11-13
11-2-5 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校
准。

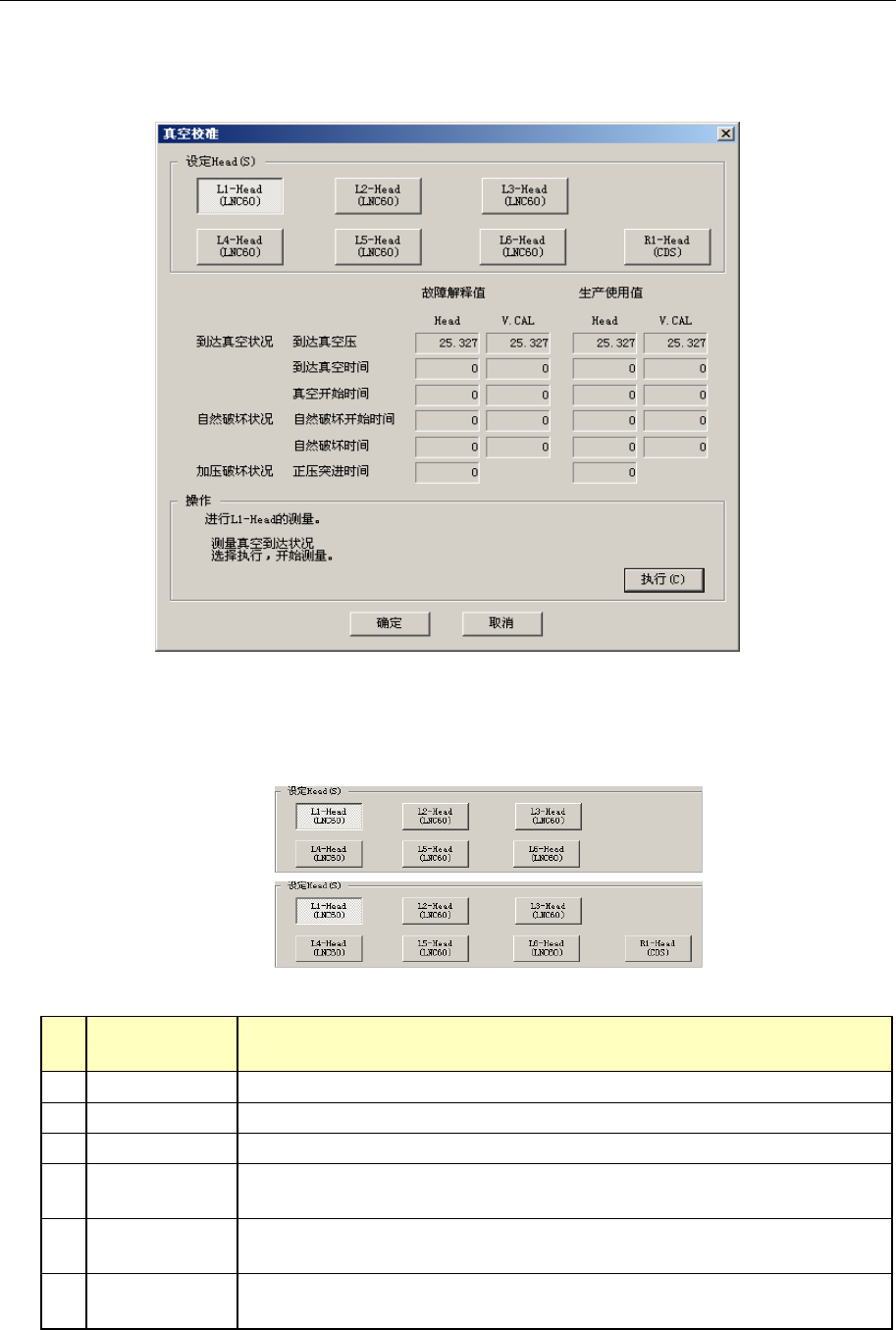

图 11-2-5-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
(1) 设置项目
No
.
项目 设置内容
1 到达真空压
通过贴片头侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过贴片头侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过贴片头侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过贴片头的压力传感器，测得的从喷吹电磁阀打开，到真空值突破大
气压转为正压的时间。
(选择左１贴片头时)
(KE-2070)
(KE-2080)
