第2部 功能详细篇 第12章 选项元件
12-8
12-3-2 安装位置
12-3-2-1 TR-6SNR/TR-6DNR 的安装位置

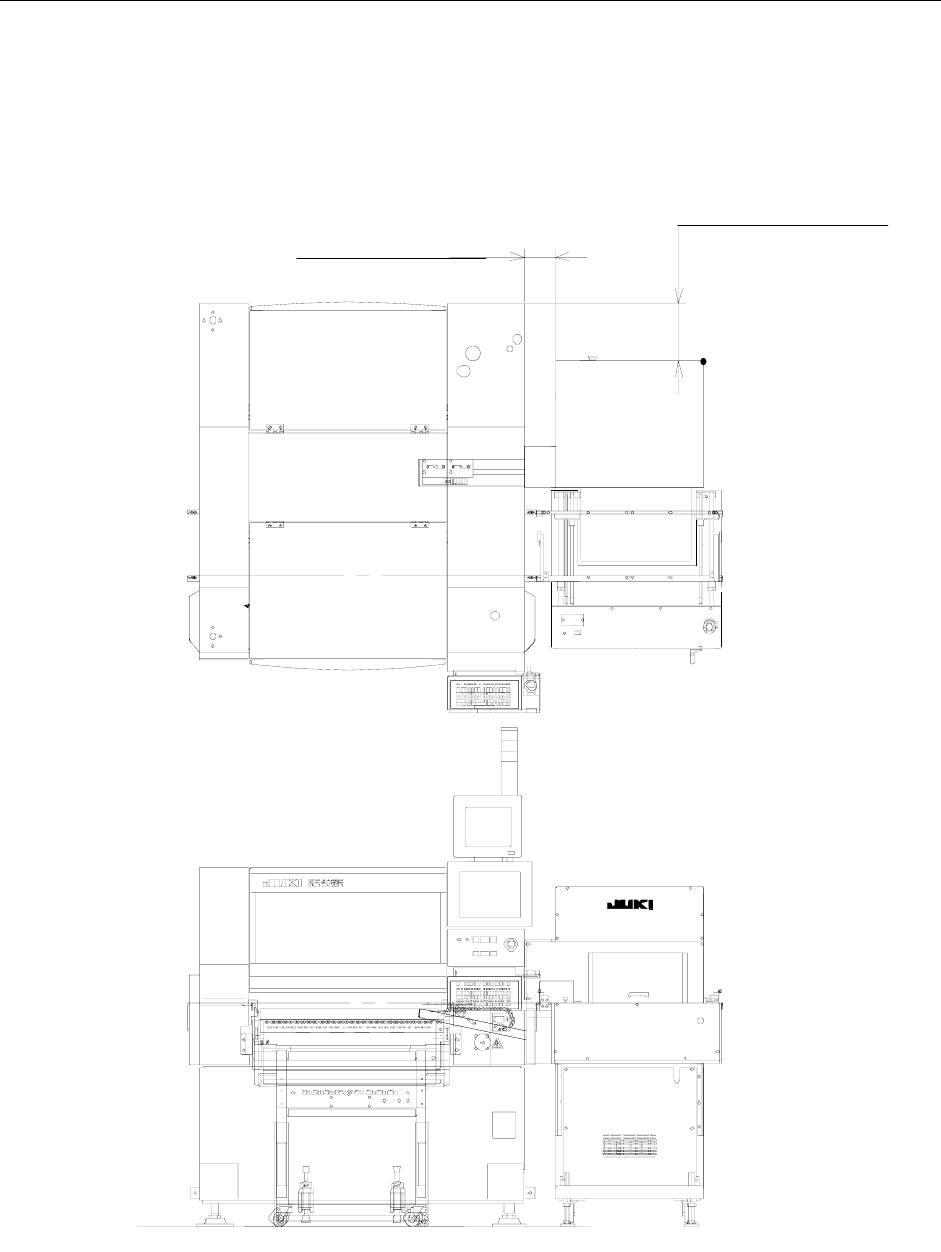

图 12-3-3 TR-6SNR，TR-6DNR 的安装外观
TR-6SNR M（124.2）
L（124.2）
E（265.3）
TR-6DNR M（124.2）
L（124.2）
E（210.7）
TR-6SNR M（236.5）
L（236.5）
E（236.5）
TR-6DNR M（165.7）
L（165.7）
E（165.7）
第2部 功能详细篇 第12章 选项元件
12-9
12-4 FPI（送料器位置指示器）
FPI位于送料器台的号码标签(表示送料器类安装位置的号码标签)的前方，号码标签的位置编
号上有一对一的LED，通过LED的亮灯和闪烁，可直观地得知送料器的安装位置和元件供应情
况。
FPI的功能列表如下。
表 12-4-1
机器状态 LED 状态 功能
闪烁 显示用生产程序指定的送料器安装位置(定位销插入孔)(编号)。
准备更换时
亮灯 显示要安装的送料器在送料器台上所占的范围。
基板生产时 闪烁
任意送料器的剩余元件数低于生产程序设置的元件数警告级别
(为了得知元件剩余数不多而设置的数值)时，相应的送料器安装
位置的 LED 将闪烁，告知送料器的元件剩余数已少。
元件用完时 亮灯
在生产基板时，送料器上出现生产程序设置的元件数初始值剩余数
为0时，该送料器安装位置上的 LED 将亮灯，告知该送料器元件已
用完。
手动控制时
送料器顶推
销
ON：亮灯
OFF：熄灯
用手动控制模式控制送料器顶推销进行带子的传送动作、或单纯
的顶推动作时，使控制位置上各送料器定位销的 LED 与送料器顶
推销的动作连动而相应地闪烁，以显示正在控制哪一位置的顶推
销。
要准确地反映元件的剩余数和元件用尽，在设置切换基板生产的元件数据时，必须准确地输
入与供给送料器的元件的相等数量、或与此相当的数量，否则将不能正确显示。
注意:
第2部 功能详细篇 第12章 选项元件
12-10
12-5 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于φ2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于φ2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此，标记必须清晰。
2) 显示坏板标记传感器的外观。有关安装位置的详细内容，请参见贴片头部分的说明。
图 12-5-1
①反光等级显示 ⑤SET按钮
②入射显示 ⑥输出计时器转换开关
③余量显示 ⑦输出模式转换开关
④SET显示 ⑧模式开关
3) 坏板标记传感器灵敏度的调整方法
请参见“机器设置”的“8-4-10-10 坏板标记传感器示教”。
注意
请受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
