缟玛瑙 24
ZEM1C ZEM1C
缟玛瑙 24
主要特点
SMD线路板的维修

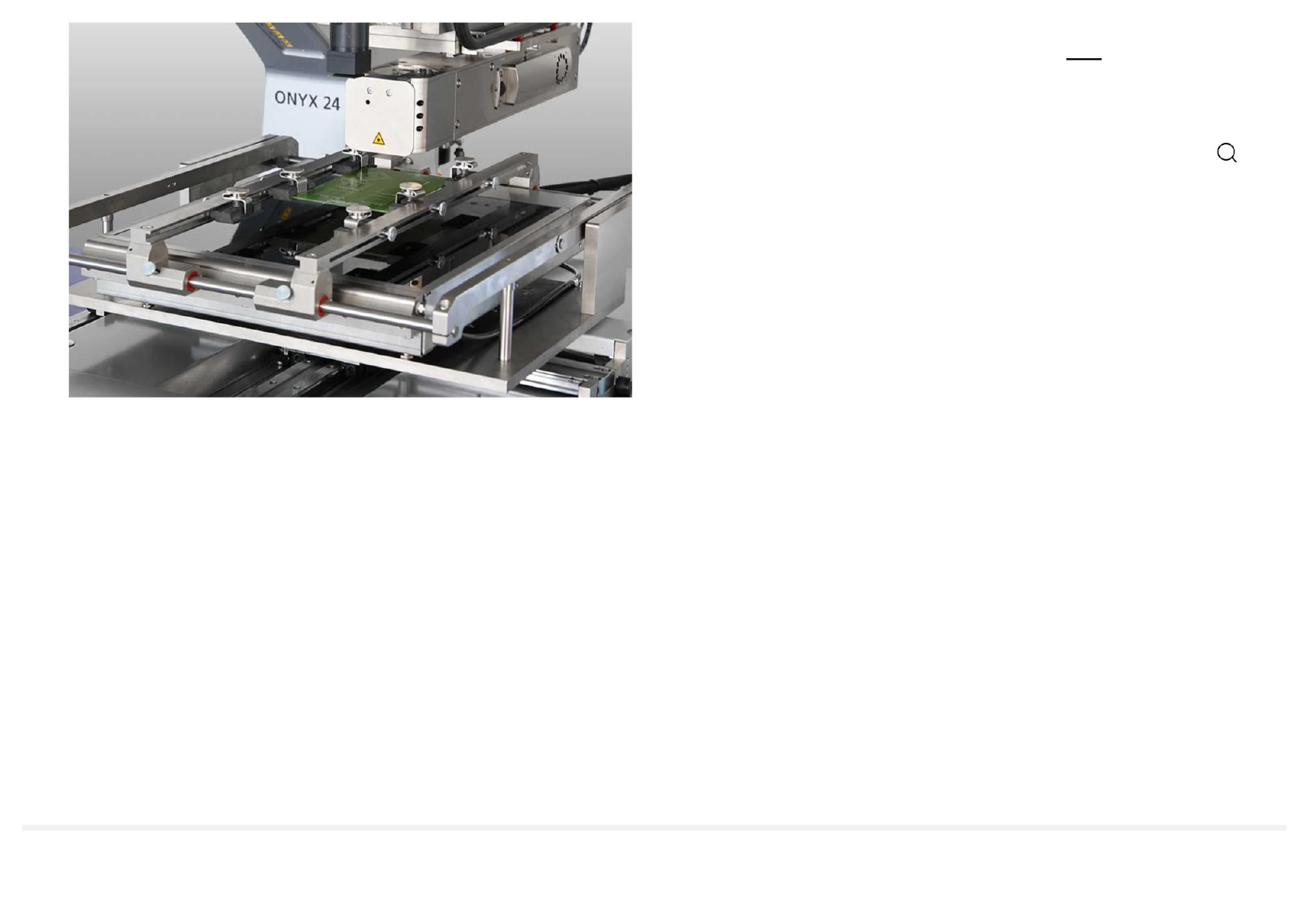

ONYX 24 用于处理尺寸达 300 x 400 mm 的印刷电路板。由于集成了视
觉系统，因此保证了组件的精确方向。多功能热气加热器头可用于焊接组
件、移除组件和现场清洁过程（非接触式去除残留焊料）。此外，还有许
多独特的选项可用于几个额外的过程。
2000 瓦多功能热气加热器头：焊接组件、移除组件、现场清洁（非接
触式去除残留焊料）、根据客户要求定制应用
四个带闭环运动控制的电动轴
集成式手轮，用于快速精确定位热气头
自动过程控制
多达 8 个热电偶端口，用于控制过程温度
适用于宽度达 300 mm 的板材，采用开放式结构，对长度没有限制
电路板托架可处理不规则形状的组件，无需特殊固定装置
底部预热器，性能为 3500 瓦，尺寸为 300 x 300 毫米，带集成板冷却
Z轴的自动闭环力控制，用于自动拾取、助焊剂、放置和移除过程，以
保护敏感部件
闭环气体流量控制从8到80l/min
MFOV系统允许查看尺寸达75 x 75 mm的组件，并允许对图像对比度进
行出色的调整
半自动、非接触式现场清洁，通过电动 Z 轴去除残留焊料
得益于 <10 μm 的高贴装精度、集成的力测量和通过四个电动轴的控制，
保证了连续维修和许多其他应用的可重复结果和最高质量。由于 ONXX
24 采用开放式结构，因此编辑后的印刷电路板的长度不受限制。得益于
<10 μm 的高贴装精度、集成的力测量和通过四个电动轴的控制，保证了
连续维修和许多其他应用的可重复结果和最高质量。由于 ONXX 24 采用
开放式结构，因此编辑后的印刷电路板的长度不受限制。ONYX 24 的开
列
ZEM1C
£
_
应用范围
放式架构和应用软件 VisualMachines 的各种闭环控制参数 允许简单
的实验室应用以及高度复杂的生产过程、重复性和极其精确。Zevac 的标
准气体喷嘴来自久经考验的 DRS 选择性焊接机，无需任何修改即可在
ONYX 24 上使用。使用 ONYX 24，可以轻松处理所有电子 SMD 组件和所
有客户特定组件。
TM系列
维修 可以准确地重新定位
未对准的设备，并且可以可靠地更换有缺陷的组件。
原型制作
小型印刷电路板的组件可以使用 ONYX 24 半自动组装和焊接。它允许重
复使用已经使用过的昂贵组件。
组装
后 在组装时丢失的组件可以稍后放置和焊接，或者可以使用ONYX 24进
行改装，或者可以使用ONYX 24进行改装。
组装
当只需要组装几个组件的印刷电路板时，ONYX 24 通常可以提供可靠的
半自动解决方案。
组件
Zevac 的标准气体喷嘴来自久经考验的 DRS 选择性焊接机，无需任何修
改即可在 ONYX 24 上使用。使用 ONYX 24，可以轻松处理所有电子 SMD
组件和所有客户特定组件。
