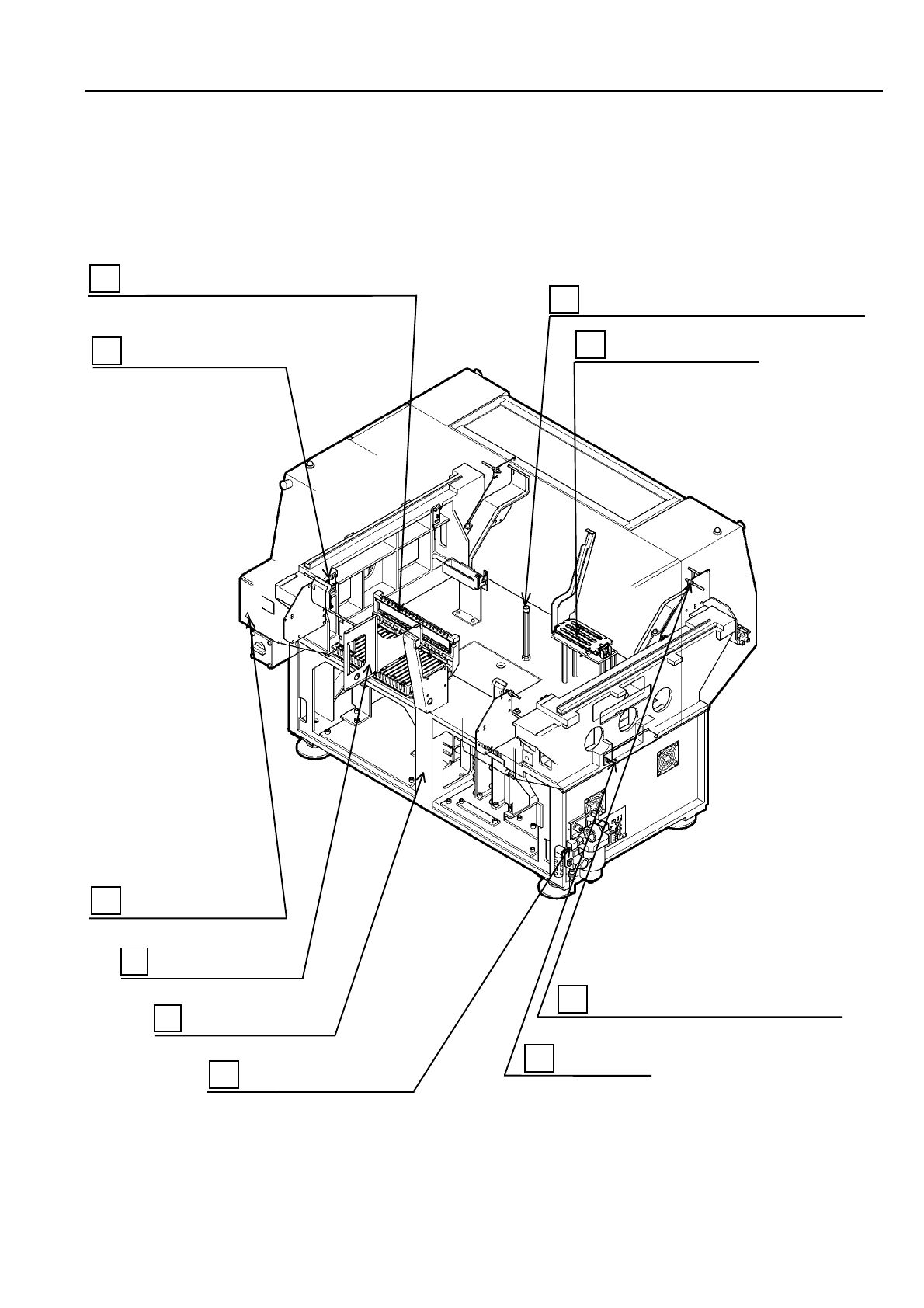

BM123(NM-EJM5A) 全体図 UNIT LA Y OUT [標準仕様 ST ANDARD EQ UIPMENT ] 付属部品部 A CCESSO R Y P ARTS SE CT . 16 7 ヘッド部 HEAD SEC T . 3 Ｘ軸部 X -AXIS SECT . 2 カバー部 COVER SEC T . 4 Ｙ軸部 Y -AX IS SECT . 6 プリント基板サポート 部 P .C.B. SUPPOR T SEC …
BM123(NM-EJM5A)
全体図
UNIT LAYOUT
[標準仕様
STANDARD EQUIPMENT
]
1
本体部
MAIN BODY SECT.
ダミーフィーダ部
DUMMY FEEDER SECT.
12
空圧制御部
PNEUMATIC SYSTEM SECT.
1
エリアセンサ部
(
安全センサ部
)
A
REA SENSOR(SAFETY SENSOR SECT.)
11
キャリブレーション部
(
基準マーク部
)
CALIBRATION SECT.(STANDARD MARK SECT.)
10
ノズルチェンジ部
(SX3)
NOZZLE CHANGE SECT.
9
供給センサ部
SUPPLIER SENSOR SECT.
15
FZN7203A064B00-1
表示ラベル部
INDICATION LABEL SECT.
13
固定供給部
(
ナンバリングラベル部
)
FIXED SUPPLY SECT.(NUMBERING LABEL SECT.)
14
連結部
JOINT SECT.
17
BM123(NM-EJM5A)
全体図
UNIT LAYOUT
[標準仕様
STANDARD EQUIPMENT
]
付属部品部
A
CCESSORY PARTS SECT.
16
7
ヘッド部
HEAD SECT.
3
Ｘ軸部
X
-AXIS SECT.
2
カバー部
COVER SECT.
4
Ｙ軸部
Y-AXIS SECT.
6
プリント基板サポート部
P.C.B. SUPPORT SECT.
5
プリント基板搬送部
P.C.B. TRANSFER SECT.
FZN7203A064B00-2
8
ノズルホルダ部
NOZZLE HOLDER SECT.
BM123(NM-EJM5A)
全体図
UNIT LAYOUT
[
選択仕様
OPTIONAL EQUIPMENT]
18
シグナルタワー部
SIGNAL TOWER SECT.
23
ノズル部
NOZZLE SECT.
24
CNT
ノズル部
CNT NOZZLE SECT.
19
プリント基板搬送部
(
手動幅寄せ部
)
P.C.B. TRANSFER SECT.(MANUAL WIDTH ADJUSTMENT SECT.)
FZN7203A064B00-3
空圧制御部
(
カート専用部
)
PNEUMATIC SYSTEM(CART EXCLUSIVE)
1
一括交換カート部
BATCH EXCHANGE CART SECT.
21
