PART NAME REMARKS Q'TY 18 ｼｸﾞﾅﾙﾀﾜｰ部(黄/白/緑) SIGNAL TOWE R SECT.(Y ELLOW/WHI TE/GREEN) ｲﾗｽﾄ No. REF No. PART No. 部 品 名 品 番 個数 備 考 R 1 R 2 N610015433AB 1 1048152050 SIGNAL TOWER UNIT ｼｸﾞﾅﾙﾀﾜｰﾕﾆｯﾄ #LCR-302FBW-YCG B0701 …

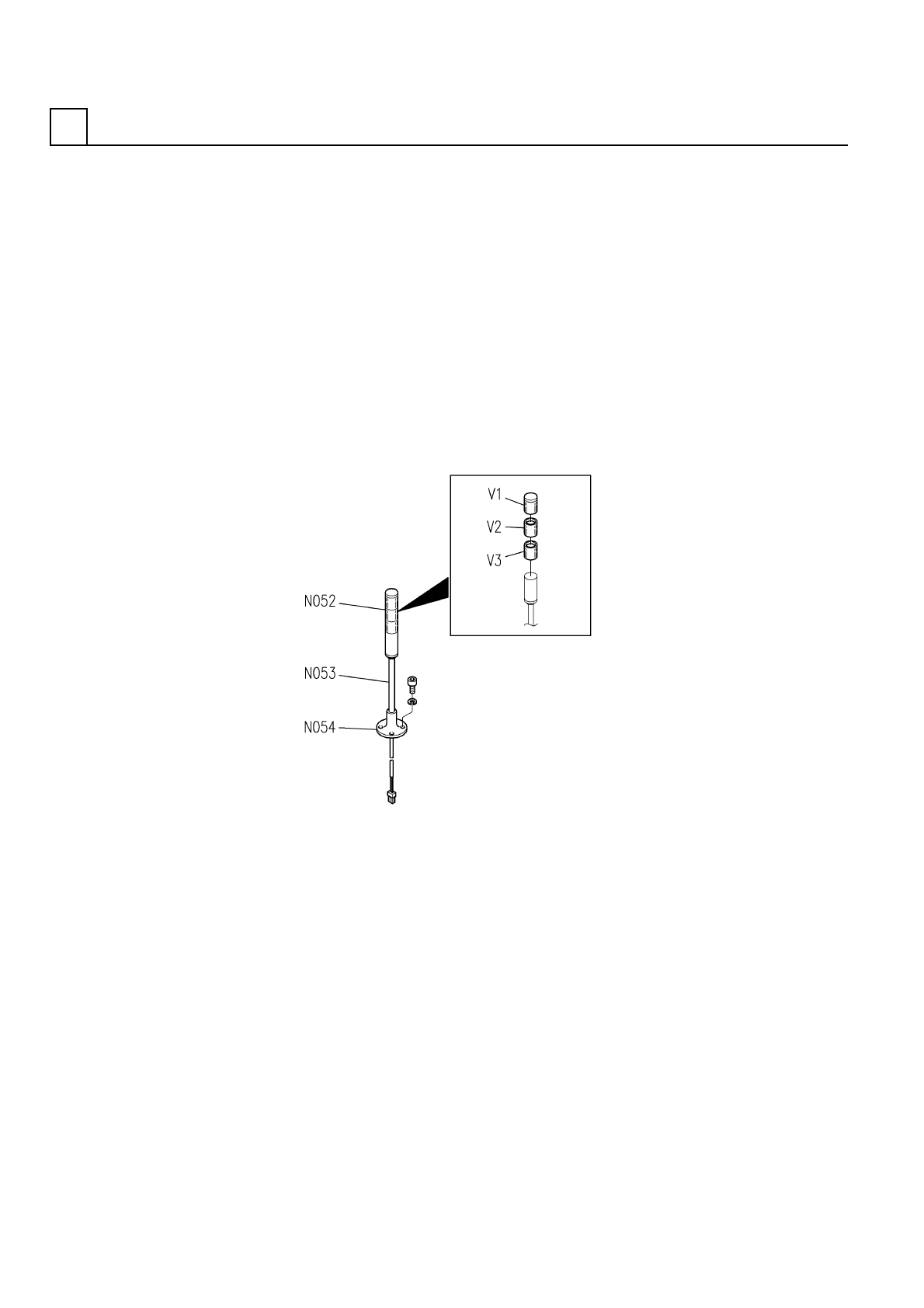

ｼｸﾞﾅﾙﾀﾜｰ部(黄/白/緑)
SIGNAL TOWER SECT.(YELLOW/WHITE/GREEN)
18
F10481-52-050_02
M97
PART NAME
REMARKS
Q'TY
18
ｼｸﾞﾅﾙﾀﾜｰ部(黄/白/緑)
SIGNAL TOWER SECT.(YELLOW/WHITE/GREEN)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
N610015433AB
1 1048152050
SIGNAL TOWER UNIT ｼｸﾞﾅﾙﾀﾜｰﾕﾆｯﾄ
#LCR-302FBW-YCG B0701
1
N052
N510020875AA
SIGNAL TOWER ｼｸﾞﾅﾙﾀﾜｰ
#SZR-80L-024 QC007
1
N053
N510022055AA
POLE ﾎﾟｰﾙ
SZ-011
1
N054
N224SZ011
STAND ｽﾀﾝﾄﾞ
B72100091-2F1
1V 1 N510011532AA
GLOBE(YELLOW) ｸﾞﾛｰﾌﾞ(ｷ)
B72100091-7F1
1
V 2 N510011536AA
GLOBE(WHITE) ｸﾞﾛｰﾌﾞ(ｼﾛ)
B72100091-3F1
1
V 3 N510011533AA
GLOBE(GREEN) ｸﾞﾛｰﾌﾞ(ﾐﾄﾞﾘ)
M98
F10481-52-050_02
ﾌﾟﾘﾝﾄ基板搬送部(手動幅寄せ部)
P.C.B. TRANSFER SECT.(MANUAL WIDTH ADJUSTMENT SECT.)
19
F10862-05-700-AB_01_A
