本体部(ﾁｯﾌﾟ厚み検出 ｾﾝｻ取付対応) MAIN BODY S ECT.(SPEC IFICATION FOR CHIP THI CKNESS DE TECTOR SE NSO R) 25 F10862-01-260-AA_0 2 M219

100%1 / 306
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
24
CNTﾉｽﾞﾙ部(専用部)
CNT NOZZLE SECT.(EXCLUSIVE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1080788250
NOZZLE UNIT(CNT) ﾉｽﾞﾙﾕﾆｯﾄ(CNT)
1
251 108178983101
SPRING ﾊﾞﾈ
1
252 108070860301
GUIDE PIN ｶﾞｲﾄﾞﾋﾟﾝ
1253 1045908045
WASHER ｻﾞｶﾞﾈ
1254 1080718764
RING ﾘﾝｸﾞ
1
255 1045908069
SPRING ﾊﾞﾈ
1
256 104704892802
PAD HOLDER ﾊﾟｯﾄﾞﾎﾙﾀﾞ
1257 1047058013
PAD ﾊﾟｯﾄﾞ
1258 104590807003
SHAFT ｼｬﾌﾄ
M218
F10807-88-250
本体部(ﾁｯﾌﾟ厚み検出ｾﾝｻ取付対応)
MAIN BODY SECT.(SPECIFICATION FOR CHIP THICKNESS DETECTOR SENSOR)
25
F10862-01-260-AA_02
M219
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
25

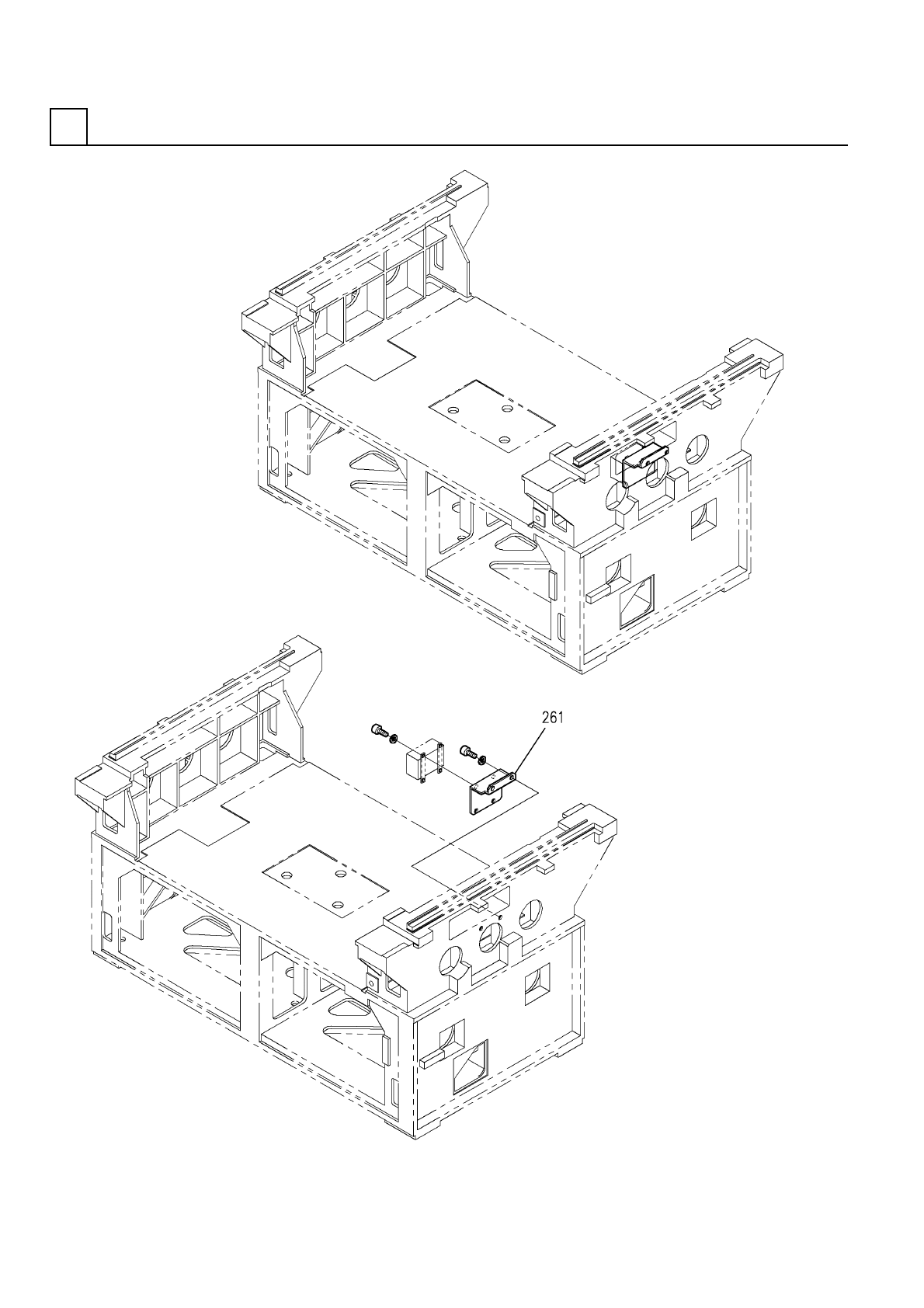

本体部(ﾁｯﾌﾟ厚み検出ｾﾝｻ取付対応)
MAIN BODY SECT.(SPECIFICATION FOR CHIP THICKNESS DETECTOR SENSOR)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1086201260
SENSOR ATTACHMENT UNIT ｾﾝｻﾄﾘﾂｹﾕﾆｯﾄ
1
261 N210048629AA
BRACKET ﾌﾞﾗｹｯﾄ
M220
F10862-01-260-AA_02
