109

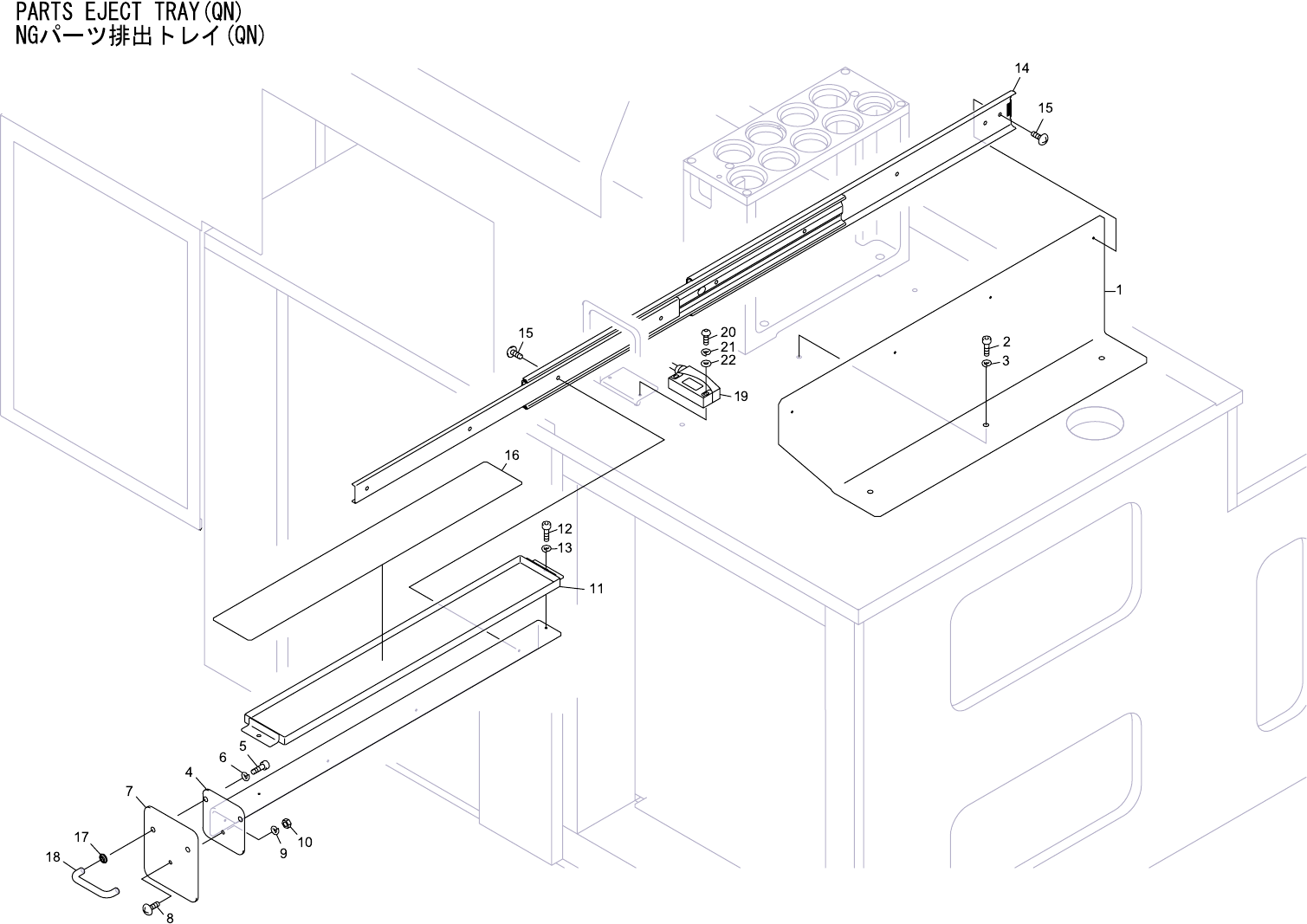

PARTS EJECT TRAY(QN)
NGパーツ排出トレイ(QN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格
材質
備考
No.
Drg.No. & Code No.
QTY Description Rating
Materials
Remarks
1 DNQN3010 1 BKT, SLIDE ＢＫＴ スライド FE
2 H5322A 3 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
3 W1013A 3 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
4
DNQN3020 1 BKT, SLIDE ＢＫＴ スライド
FE
5 H5299A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
6
W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M
FE
7
DNQN3030 1 COVER
蓋
FE
8
K5210A 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X010 ﾕﾆｸﾛﾒｯｷ
FE
9 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
10 N1080A 1 NUT, HEX
ナット 六角
M 4 P=0.7 FE
11 DNQN3041 1 BOX, REJECT ＢＯＸ ＮＧ FE
12 H5297A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008 FE
13 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
14 S30695 1 SLIDER
スライダ
FBL55E+559L OT
15 K5207A 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005 ﾕﾆｸﾛﾒｯｷ FE
16 DEQN3062 1 SHEET, RUBBER
シート ゴム
OT
17 W1004B 2 WASHER
ワッシャ
THA-268 NO.2-3452 OT
18 T5012D 1 HANDLE
取手
THA-31-2 ﾀｯﾌﾟｱｼ OT
19 M1055Z 1 MAGNET SW
マグネットＳＷ
TL-303-1 OT
20 K5257T 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X020 FE
21 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
22 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
