NXTAIM-H02_HEAD-02JE - 第11页

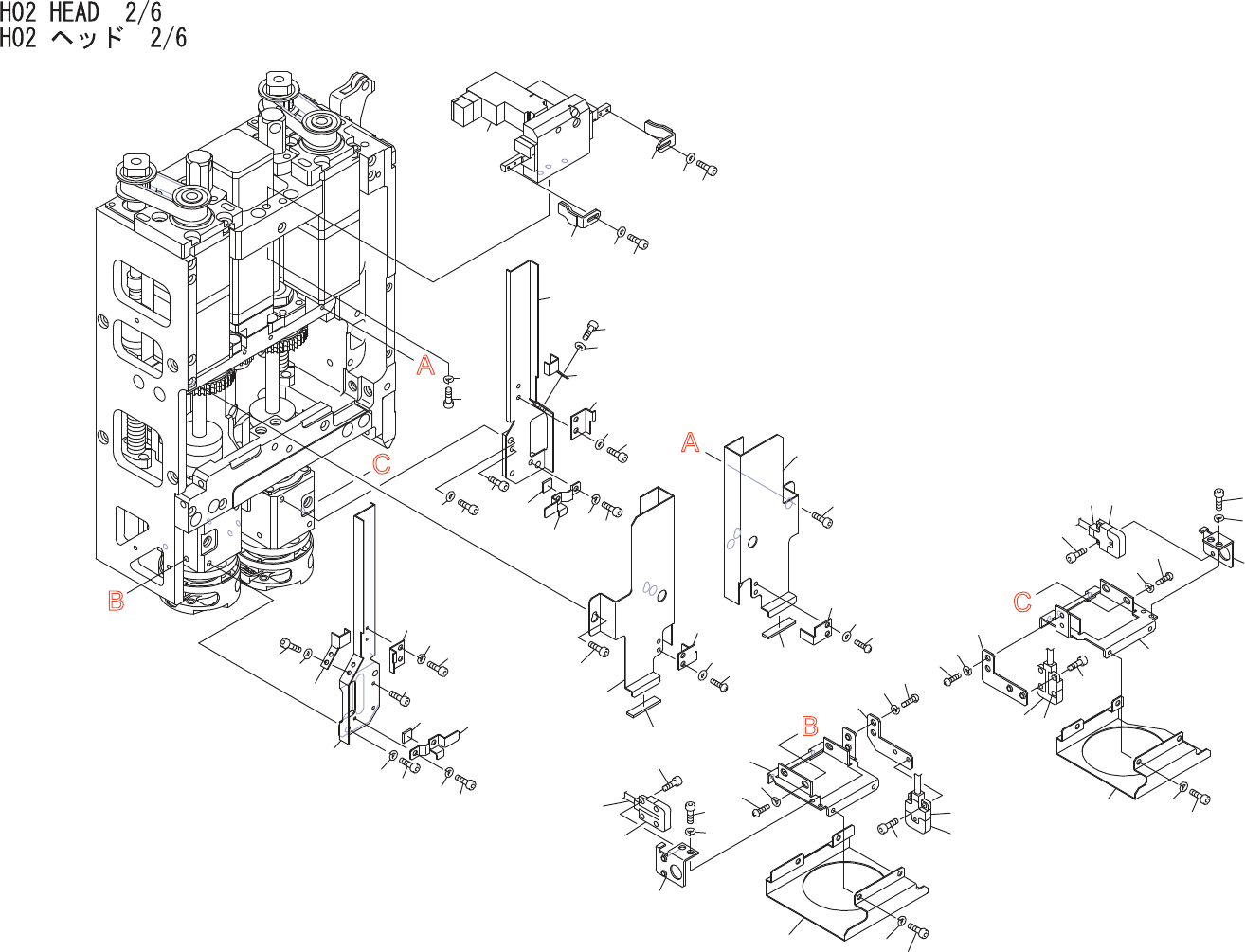

H02HEAD2/6 H02ヘ ッド 2/6 QK87403 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺ ｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB96263 1 COVER カバー FE 2 H5268T 2 BOLT,HEXSOCKET ボ ルト 六角 穴 M02.5X006 FE 3…

100%1 / 31
C
C
B
B
A
A
17
45
37
35
36
33
34
30
31
32
29
41
43
42
37
36
35
38
40
39
54
55
53
46
44
37
35
36
47
49
48
37
35
36
50
51
52
28
23
21
22
20
27
23
25
24
18
19
16
15
9
10
12
11
61
60
13
14
9
58
57
3
2
6
8
7
5
4
1
26
14.1
5.1
62
62
56
59
63
64
65
66
67
68
66
67
68
QK87403
10
VER.02JE
H02HEAD2/6
H02ヘッド2/6
QK87403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB96263 1 COVER カバー FE
2 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
3 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
4 PB88940 1 RETAINER 押え FE
5 H5263M 2 BOLT,HEXSOCKET ボルト六角穴 M01.6X003 FE
5.1 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
6 PB88923 1 RETAINER,WIRING 押え配線 FE
7 H5263N 2 BOLT,HEXSOCKET ボルト六角穴 M01.6X004 FE
8 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
9 PS03121 2 SHEET シート OT
10 PB96273 1 COVER カバー FE
11 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
12 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
13 PB88950 1 RETAINER 押え FE
14 H5263M 2 BOLT,HEXSOCKET ボルト六角穴 M01.6X003 FE
14.1 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
15 PB88933 1 RETAINER,WIRING 押え配線 FE
16 H5263N 2 BOLT,HEXSOCKET ボルト六角穴 M01.6X004 FE
17 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
18 PB96282 1 COVER カバー FE
19 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
20 PB005A0 1 RETAINER,WIRING 押え配線 FE
21 K51744 2 SCREW,C/RPAN 小ネジ十穴鍋 M01.6X004(0ﾊﾞﾝ3ｼｭ) FE
22 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
23 PS03200 2 SHEET シート OT
24 PB96292 1 COVER カバー FE
25 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
26 PB004T0 1 RETAINER,WIRING 押え配線 FE
27 K51744 2 SCREW,C/RPAN 小ネジ十穴鍋 M01.6X004(0ﾊﾞﾝ3ｼｭ) FE
28 W1039F 2 WASHER,FLAT ワッシャ平 M01.6ｺｶﾞﾀﾏﾙｽﾃﾝﾚｽ FE
29 PB99011 1 BKT,COVER ＢＫＴカバー FE
30 K5173K 3 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X003ｽﾃﾝﾚｽ FE
31 W1020H 3 WASHER,LOCK ワッシャスプリング 2.5M/M FE
32 PB83163 1 BKT,SENSOR ＢＫＴセンサ FE
33 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
34 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
35 S40583 4 SENSOR センサ E3T-FT24 OT
36 S3070L 4 SLIT スリット E39-S64 OT
11
VER.02JE
H02HEAD2/6
H02ヘッド2/6
QK87403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5264A 8 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
38 PB83204 1 COVER カバー FE
39 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
40 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
41 PB83152 1 BKT,SENSOR ＢＫＴセンサ FE
42 K5180F 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X0030ﾊﾞﾝ1ｼｭ(3ｶｸﾛ) FE
43 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
44 PB83142 1 BKT,SENSOR ＢＫＴセンサ FE
45 K5180F 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X0030ﾊﾞﾝ1ｼｭ(3ｶｸﾛ) FE
46 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
47 PB99001 1 BKT,COVER ＢＫＴカバー FE
48 K5173K 3 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X003ｽﾃﾝﾚｽ FE
49 W1020H 3 WASHER,LOCK ワッシャスプリング 2.5M/M FE
50 PB83133 1 BKT,SENSOR ＢＫＴセンサ FE
51 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
52 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
53 PB83195 1 BKT,COVER ＢＫＴカバー FE
54 H5264A 4 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
55 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
56 PB98451 1 RETAINER,WIRING 押え配線 FE
57 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
58 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
59 PB98461 1 RETAINER,WIRING 押え配線 FE
60 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
61 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
62 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
63 XS03470 1 CYLINDER シリンダ OT
64 H5280A 2 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
65 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
66 PB00YB1 2 PLATE,RETAINING プレート押え OT
67 H5263N 4 BOLT,HEXSOCKET ボルト六角穴 M01.6X004 FE
68 W1039F 4 WASHER,FLAT ワッシャ 平 M01.6ｺｶ
ﾞ
ﾀﾏﾙｽﾃﾝﾚｽ FE
12
VER.02JE
