H02HEAD2/6
H02ヘッド2/6
QK87403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 H5264A 8 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
38 PB83204 1 COVER カバー FE
39 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
40 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
41 PB83152 1 BKT,SENSOR ＢＫＴセンサ FE
42 K5180F 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X0030ﾊﾞﾝ1ｼｭ(3ｶｸﾛ) FE
43 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
44 PB83142 1 BKT,SENSOR ＢＫＴセンサ FE
45 K5180F 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X0030ﾊﾞﾝ1ｼｭ(3ｶｸﾛ) FE
46 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
47 PB99001 1 BKT,COVER ＢＫＴカバー FE
48 K5173K 3 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X003ｽﾃﾝﾚｽ FE
49 W1020H 3 WASHER,LOCK ワッシャスプリング 2.5M/M FE
50 PB83133 1 BKT,SENSOR ＢＫＴセンサ FE
51 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
52 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
53 PB83195 1 BKT,COVER ＢＫＴカバー FE
54 H5264A 4 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
55 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
56 PB98451 1 RETAINER,WIRING 押え配線 FE
57 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
58 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
59 PB98461 1 RETAINER,WIRING 押え配線 FE
60 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
61 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
62 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
63 XS03470 1 CYLINDER シリンダ OT
64 H5280A 2 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
65 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
66 PB00YB1 2 PLATE,RETAINING プレート押え OT
67 H5263N 4 BOLT,HEXSOCKET ボルト六角穴 M01.6X004 FE
68 W1039F 4 WASHER,FLAT ワッシャ 平 M01.6ｺｶ
ﾞ
ﾀﾏﾙｽﾃﾝﾚｽ FE
12
VER.02JE
This page intentionally blank.
13
VER.02JE

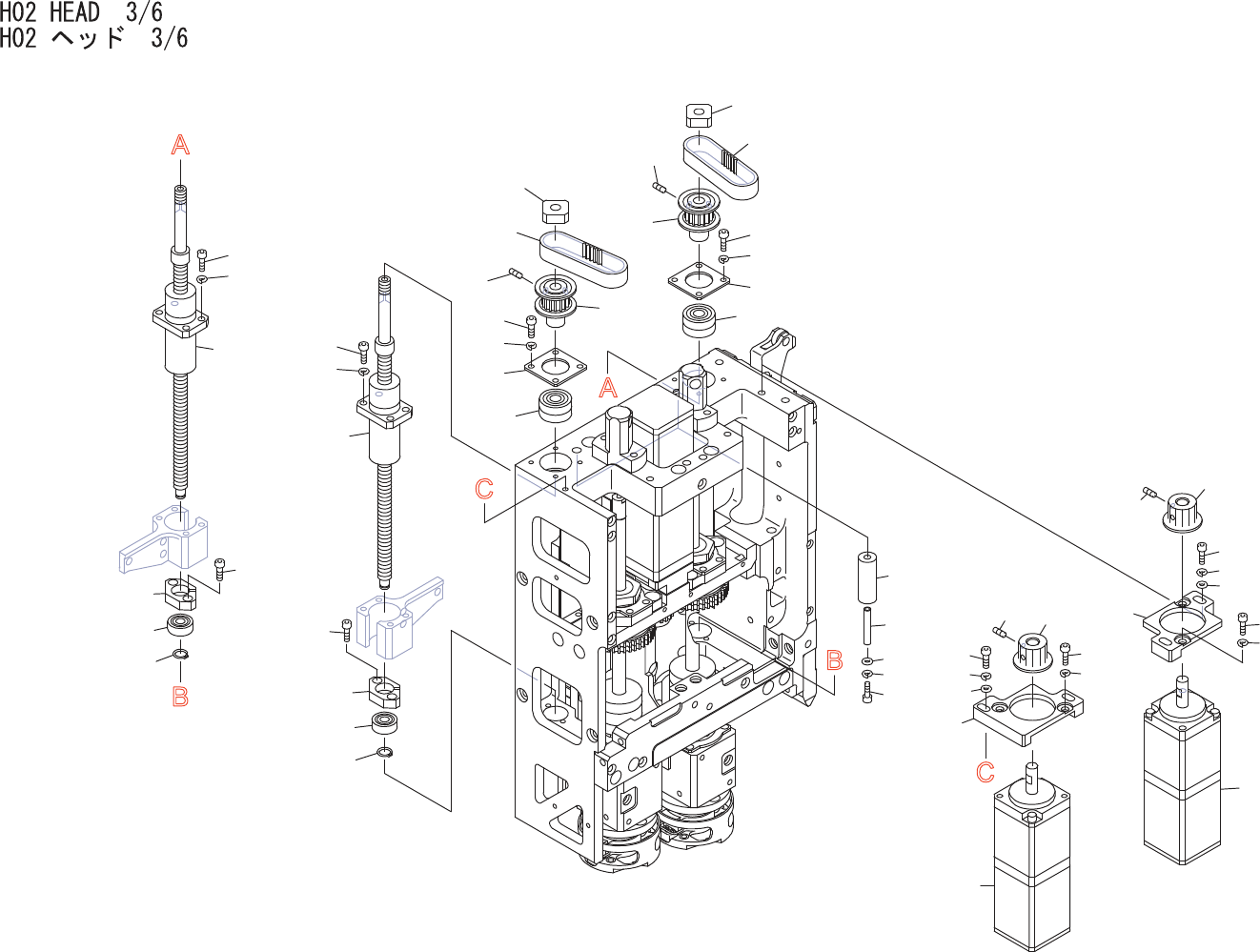

C
C
B
B
A
A
22
23
25
24
29
30
28
27
26
33
31
32
38
37
35
36
27
26
6
7
5
8
1
2
4
3
8
6
7
5
1
2
3
4
11
10
9
19
18
20
21
11
10
9
19
21
20
18
34
33
30.1
36.1
25.1
