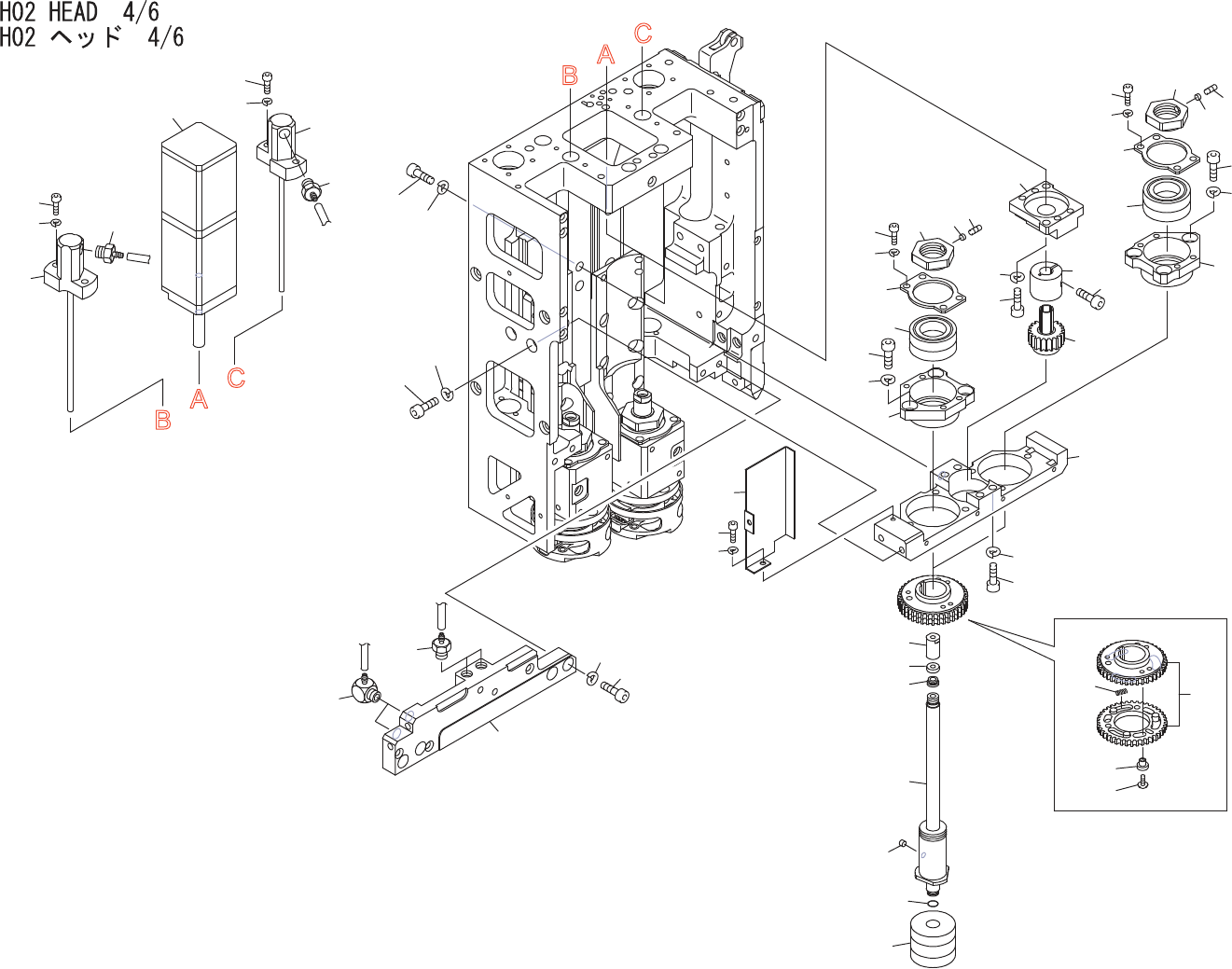

H02HEAD4/6 H02ヘ ッド 4/6 QK87403 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺ ｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM03LE4 1 BKT,HOLDER ＢＫＴ  ホルダ AL 2 H5288A 1 BOLT,HEXSOCKET ボ ルト 六角 穴 M04…

100%1 / 31
A
C
B
A
C
B
24
2
3
4
5
17
7
8
6
1
22
25
26
23
18
15
13
14
12
10
11
16
9
17
18
16
12
15
14
13
10
11
9
19
20
21
36
35
34
41
39
40
38
37
33
32
37
31
43
44
48
42
47
49
37
53
50
52
51
46
45
QK87403
16
VER.02JE
H02HEAD4/6
H02ヘッド4/6
QK87403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM03LE4 1 BKT,HOLDER ＢＫＴホルダ AL
2 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
3 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
4 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
5 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
6 PB85991 1 BKT,WIRING ＢＫＴ配線 FE
7 H5264T 2 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
8 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
9 PM03MS3 2 NUT ナット FE
10 S3272Y 2 SPACER スペーサ SM-261E OT
11 N40172 2 SCREW,HEXSOCKETSET ネジ六角穴止め M02.5X003ｸﾎﾞﾐｻｷ FE
12 PM03LKO 2 RETAINER,BEARING 押えベアリング FE
13 H5268T 8 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
14 W1020H 8 WASHER,LOCK ワッシャスプリング 2.5M/M FE
15 H4044K 2 BEARING ベアリング B71801C.TPA.P4.DB.L OT
16 PM03LF3 2 HOLDER,BEARING ホルダベアリング AL
17 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
18 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
19 PM03KR2 2 GEAR ギヤ FE
20 PZ32892 6 SPRING スプリング FE
21 PM03RB0 6 COLLAR カラー FE
22 K5175W 6 SCREW,C/RPAN 小ネジ十穴鍋 M02X006ｽﾃﾝﾚｽ FE
23 XS02734 2 SHAFT,SPLINE シャフトスプライン OT
24 PM03NS2 2 KEY,PARALLEL キー平行 FE
25 A5202R 2 ORING Ｏリング ﾟ4.10X0.50(NBR) OT
26 XK05160 2 COUPLING カップリング OT
31 AA5CE03 1 PIPE,PIPING パイプ配管 OT
32 H5268A 2 BOLT,HEXSOCKET ボルト六角穴 M02X010 FE
33 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
34 PM03LS1 2 CAP キャップ FE
35 A4106X 2 XRING Ｘリング X005A OT
36 PM03NA1 2 COLLAR カラー FE
37 A4067R 4 ELBOW エルボ M-5AU-3 OT
38 AA5CD03 1 PIPE,PIPING パイプ配管 OT
39 H5268A 2 BOLT,HEXSOCKET ボルト六角穴 M02X010 FE
40 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
41 XM00470 1 MOTOR,ACSERVO モータＡＣサーボ OT
42 PM03LM2 1 BKT,MOTOR ＢＫＴモータ AL
17
VER.02JE
H02HEAD4/6
H02ヘッド4/6
QK87403
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
44 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
45 H5280A 4 BOLT,HEXSOCKET ボルト六角穴 M03X020 FE
46 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
47 PM03LN0 1 COLLAR カラー FE
48 H5268T 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
49 PM03KS2 1 GEAR ギヤ FE
50 PM054D3 1 STAY ステー AL
51 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
52 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
53 A4068G 2 ELBOW エル
ボ
M-5ALU-3 OT
