33.1ｲﾝｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(QPK) 33.1.In conveyorCover(Option)(QPK) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 PPK2010 1 BKT, COVER BKT ｶﾊﾞｰ 2 PPK2022 1 HINGE 蝶番 3 PPK2032 1 BA…

100%1 / 299
IP-
III
PARTS LIST ver17

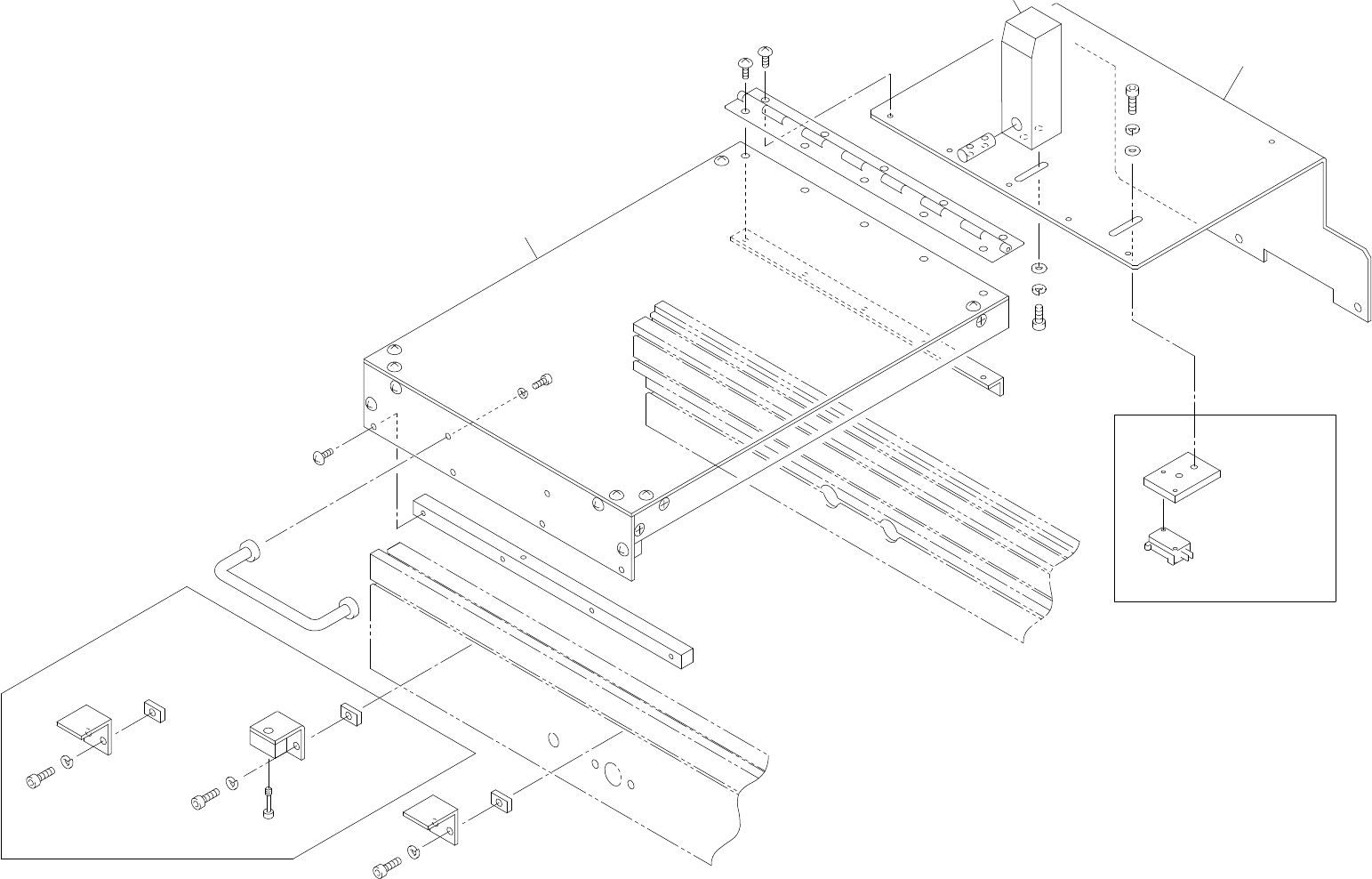

33.1.インコンベア(カバー)(オプション)(QPK)
33.1.In conveyor(Cover)(Option)(QPK)
33 - 1
33.1.インコンベア(カバー)(オプション)(QPK)
33.1.In conveyor(Cover)(Option)(QPK)
Ref.31-1
Ref.31-1
Ref.33-7
ボルト締め
Bolt type latch
SW付き
Switch type latch
SW付きのみ
Only for switch type latch
11
4
22
17
19
19
17
20
16
16
2
24
1
18
23
15
12
3
13,14
7
10
6
17
21
10
9
8
17
21
10
6
17
21
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
x3.6
13
B
A
139
26
25
33.1ｲﾝｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(QPK)
33.1.In conveyorCover(Option)(QPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 PPK2010 1 BKT, COVER BKT ｶﾊﾞｰ
2 PPK2022 1 HINGE 蝶番
3 PPK2032 1 BAR ﾊﾞｰ
4 PPK2041 1 BKT, COVER BKT ｶﾊﾞｰ
6 IPK8040 2 BKT BKT Only for SW type
7 IPK8090 1 PLATE, SW ﾌﾟﾚｰﾄ SW Only for SW type
8 IPK8510 1 BOLT ﾎﾞﾙﾄ Only for bolt type
9 IPK8521 1 BKT BKT Only for bolt type
10 IQC6072 4 NUT ﾅｯﾄ
11 CLC4251 1 STOPPER ｽﾄｯﾊﾟ
12 T5011S 1
HANDLE
取手             
TTHA-00425
13 S3160H 1
SW, MICRO
SW ﾏｲｸﾛ V-15-1B6 Only for SW type
14 A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL-2 Only for SW type
15 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X10L
16 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X6L
17 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
18 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
19 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
20 H5302A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X20L
21 HH5299A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
22 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
23 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
24 AQPK2730 1 COVER, CONVEYOR ｶﾊﾞｰ ｺﾝﾍﾞｱ ･
25 CLC4261 1 NUT, ROUND ﾅｯﾄ 丸
IP-Ⅲ PARTS LIST ver17
33 - 2
33.1ｲﾝｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(QPK)
33.1.In conveyorCover(Option)(QPK)
IP-
III
PARTS LIST ver17
33.2.インコンベアカバー(オプション)(HELPS)(QPK)
33.2.In conveyorCover(Option)(HELPS)(QPK)
33 - 3
33.2.インコンベアカバー(オプション)(HELPS)(QPK)
33.2.In conveyorCover(Option)(HELPS)(QPK)
Ref.31-1
Ref.31-1
Ref.33-7
Antis
tatic
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
X4.1
B
A
139
26
11
4
19
17
21
21
20
33
34,35,36
16
2
24
1
15
15
12
3
10
6
8
9
9
17
13
14
26
27
29
18
31
32
18
29
30
15
22
18
22
18
23
28
10
7
5
17
A
A
25
