IP- III P ARTS LIST ver17 3 4 . 1 . アウトコンベア( カバー) ( オプション) ( Q P K ) 3 4 . 1 . O u t c o n v e y o r ( C o v e r ) ( O p t i o n ) ( Q P K ) 3 4 - 1 3 4 . 1 . アウトコンベア( カバー) ( オプション) ( Q P K ) 3 4 . 1 . O u t c o n v e y …

100%1 / 299
33.2.ｲﾝｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(HELPS)(QPK)
33.2.In conveyorCover(Option)(HELPS)(QPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 PPK2010 1 BKT, COVER BKT ｶﾊﾞｰ
2 PPK2022 1 HINGE 蝶番
3 QPK3120 1 BAR ﾊﾞｰ
4 PPK2041 1 BKT, COVER BKT ｶﾊﾞｰ
5 CLC9600 1 NUT ﾅｯﾄ
6 QPK3150 1 HOLDER ｳｹ
7 QPK3160 1 BKT SW BKT SW
8 QPK3130 1 BKT BKT
9 QPK3140 2 COVER ｶﾊﾞｰ
10 IQC6072 4 NUT ﾅｯﾄ
11 CLC4251 1 STOPPER ｽﾄｯﾊﾟ
12 T5011S 1
HANDLE
取手             
TTHA-00425
13 K4020A 1 CABLE, GROUNDING ｹｰﾌﾞﾙｱｰｽ DE9-PL113044
14 S2037A 1 SEAL ｼｰﾙ DE9-PL113043
15 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X10L
16 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X6L
17 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
18 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
19 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
20 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
21 H5299A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
22 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
23 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
24 AQPK3100 1 COVER, CONVEYOR ｶﾊﾞｰ ｺﾝﾍﾞｱ ･
25 CLC4261 1 NUT, ROUND ﾅｯﾄ 丸
26 S31970 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-A501
27 S31973 1 SW, LIMIT SW ﾘﾐｯﾄ XCS-Z03
28 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
29 W1043A
WASHER, FLAT
ﾜｯｼｬ 平 4W-5
30 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X15L
31 H5294A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X30L
32 H5296A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X40L
33 H5209A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X8L
34 IPK5580 1 SEAL ｼｰﾙ Japanese
35 IPK5590 1 SEAL ｼｰﾙ English
36 IPK5600 1 SEAL ｼｰﾙ French
IP-Ⅲ PARTS LIST ver17
33 - 4
33.2.ｲﾝｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(QPK)
33.2.In conveyorCover(Option)(HELPS)(QPK)
IP-
III
PARTS LIST ver17

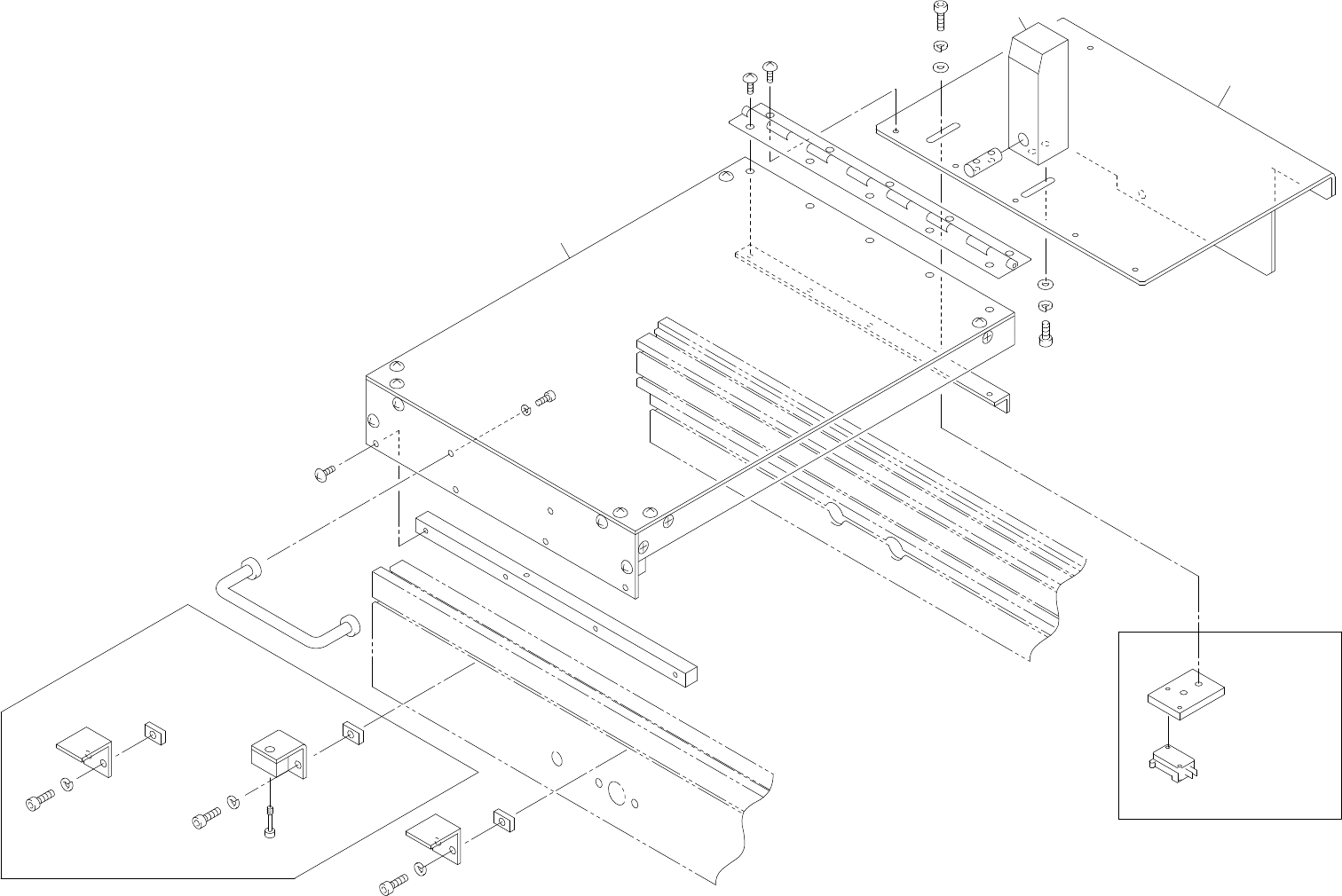

34.1.アウトコンベア(カバー)(オプション)(QPK)
34.1.Out conveyor(Cover)(Option)(QPK)
34 - 1
34.1.アウトコンベア(カバー)(オプション)(QPK)
34.1.Out conveyor(Cover)(Option)(QPK)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
ボルト締め
Bolt type latch
SW付き
Switch type latch
SW付きのみ
Only for switch type latch
7
13,14
10
6
17
21
10
9
8
17
21
10
6
17
21
12
15
3
18
23
24
1
19
17
20
2
16
16
19
17
22
24
11
5
x3.6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
34.1.ｱｳﾄｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(HELPS)(QPK)
34.1.Out conveyorCover(Option)(HELPS)(QPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 PPK2010 1 BKT, COVER BKT ｶﾊﾞｰ
2 PPK2022 1 HINGE 蝶番
3 PPK2032 1 BAR ﾊﾞｰ
5 PPK2061 1 BKT, COVER BKT ｶﾊﾞｰ
6 IPK8040 2 BKT BKT Only for SW type
7 IPK8090 1 PLATE, SW ﾌﾟﾚｰﾄ SW Only for SW type
8 IPK8510 1 BOLT ﾎﾞﾙﾄ Only for bolt type
9 IPK8521 1 BKT BKT Only for bolt type
10 IQC6072 4 NUT ﾅｯﾄ
11 CLC4251 1 STOPPER ｽﾄｯﾊﾟ
12 T5011S 1
HANDLE
取手             
TTHA-00425
13 S3160H 1 SW, MICRO SW ﾏｲｸﾛ V-15-1136 Only for SW type
14 A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL-2 Only for SW type
15 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X10L
16 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X6L
17 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
18 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
19 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
20 H5302A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X20L
21 H5299A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
22 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
23 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
24 AQPK2730 1 COVER, CONVEYOR ｶﾊﾞｰ ｺﾝﾍﾞｱ ･
25 CLC4261 1 NUT, ROUND ﾅｯﾄ 丸
IP-Ⅲ PARTS LIST ver17
34 - 2
34.1.ｱｳﾄｺﾝﾍﾞｱｶﾊﾞｰ(ｵﾌﾟｼｮﾝ)(HELPS)(QPK)
34.1.Out conveyorCover(Option)(HELPS)(QPK)
