41.ｴｱｰ機器 3(QPZ) 41.Air device 3(QPZ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 PPZ0121 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 8 H10664 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 1 FMY110-4ME2-J4S-81-3W 9 H10…

100%1 / 299
IP-
III
PARTS LIST ver17

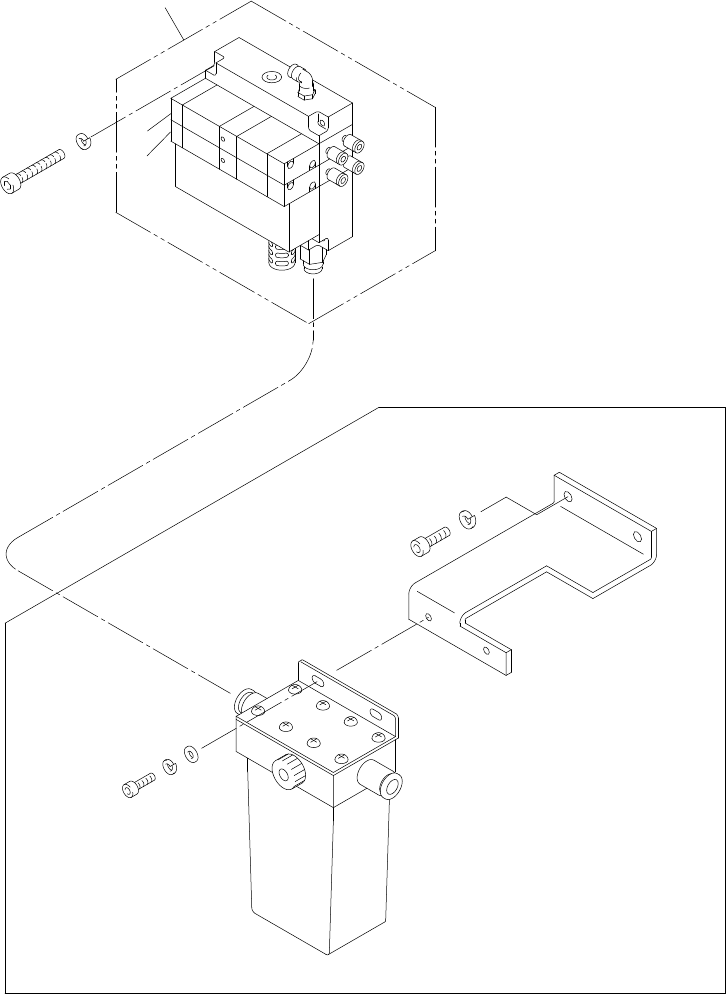

41.エアー機器 3(QPZ)
41.Air device 3(QPZ)
41 - 1
41.エアー機器 3(QPZ)
41.Air device 3(QPZ)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Option
15
19
1
8
9
17
27
24
29
16
28
25
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
41.ｴｱｰ機器 3(QPZ)
41.Air device 3(QPZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 PPZ0121 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL
8 H10664 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 1 FMY110-4ME2-J4S-81-3W
9 H10664 1 VALVE, SOL ﾊﾞﾙﾌﾞ SOL 2 FMY110-4ME2-J4S-81-3W
15 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
16 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
17 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
19 H5296A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X40L
24 QPZ0220 1 BKT BKT (Option)
25 H3021Z 1 FILTER ﾌｨﾙﾀ DMP100-10 (Option)
27 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
28 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
29 W1050A WASHER, FLAT ﾜｯｼｬ 平 5M/MX1.0X10(1W-5) ･
IP-Ⅲ PARTS LIST ver17
41 - 2
41.ｴｱｰ機器 3(QPZ)
41.Air device 3(QPZ)
IP-
III
PARTS LIST ver17

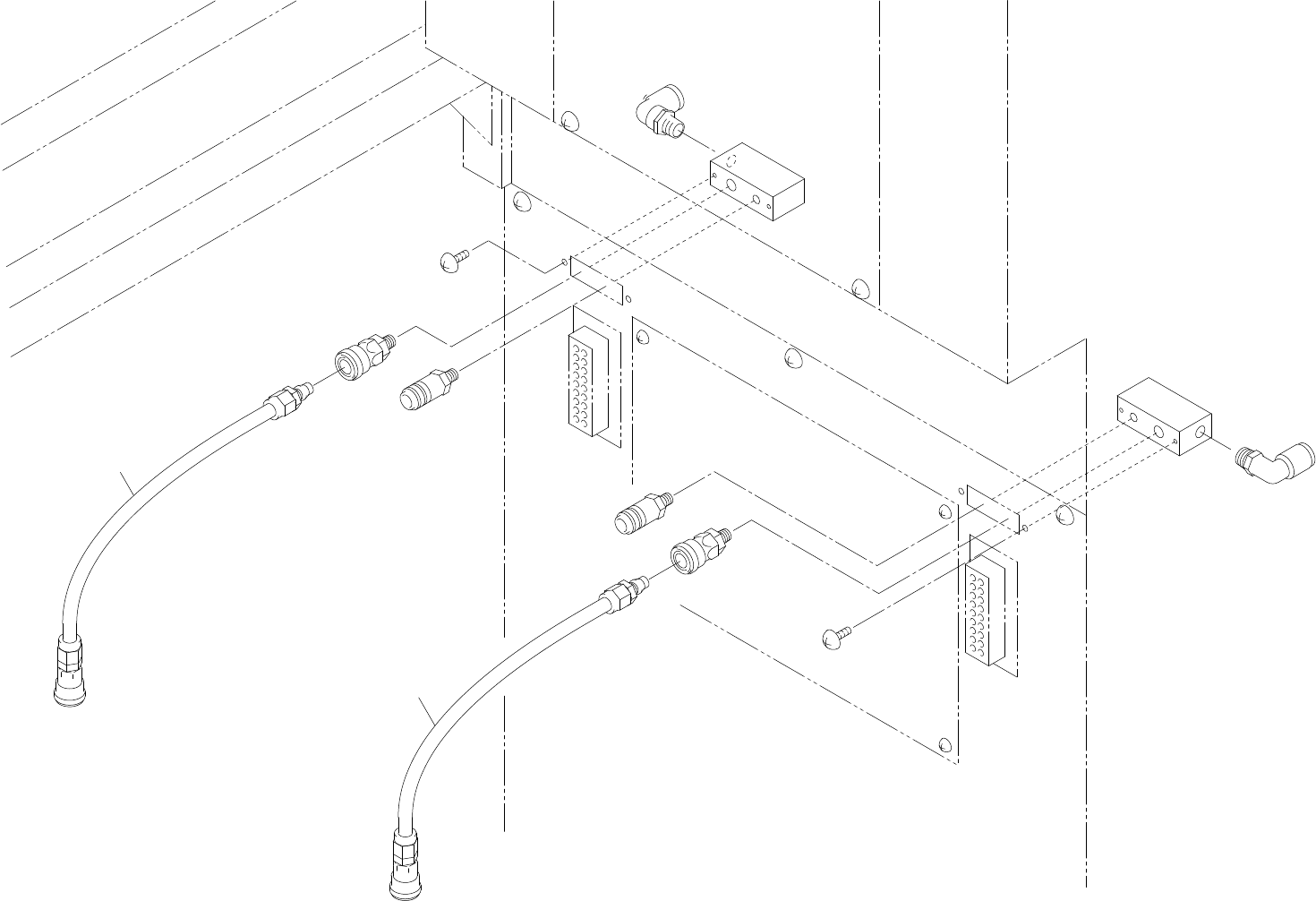

42.エアー機器 4(QPZ)
42.Air device 4(QPZ)
42 - 1
42.エアー機器 4(QPZ)
42.Air device 4(QPZ)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
2
4
2
4
5
3
6
1
6
3
1
5
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
