45.MFU-3 本体 MFU-3(QPD) 45.Body(QPD) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 76 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 77 H3126T 2 PLUG ﾌﾟﾗｸﾞ PMK-01 IP- Ⅲ PARTS LIST ver17 45 - 4 …
45.MFU-3 本体 MFU-3(QPD)
45.Body(QPD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
40 H5381A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 (選択部品) M10X145 H=965,950 (Specified part selection)
41 H5372A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 (選択部品) M10X80L H=900,912 (Specified part selection)
42 H5339A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X13L
43 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
44 H5273T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X4L
45 A1004H 1 LEG, RUBBER 脚 ｺﾞﾑ TK-16
46 KPD3090 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
47 SKP5310 1 PANEL, CONNECTOR ﾊﾟﾈﾙ ｺﾈｸﾀ
48 K2108A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8902-0
49 K2109A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8903-0
50 K2110A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8904-0
51 K2112A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8906-0
52 K2113A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8907-0
53 K2115A 1 BOARD, PRINTED CIRCUIT 基板 ﾌﾟﾘﾝﾄ CON I/F 8908-0
54 K5051H 37 CONNECTOR ｺﾈｸﾀ HR10A-7R-6SB
55 S5021M 37 SOCKET ｿｹｯﾄ SMK-01S
56 N2029T 1 NIPPLE ﾆｯﾌﾟﾙ PB6-01
57 N1076A 24 NUT, HEX ﾅｯﾄ 六角 M3 P=0.5
58 N4024A 24 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X12L
59 K5203A 6 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
60 QPD0060 1 NAMEPLATE 銘板
61 QPD0010 1 COVER, CONNECTOR ｶﾊﾞｰ ｺﾈｸﾀ
62 K5170Z SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X8L
63 N1092A NUT, HEX ﾅｯﾄ 六角 M10 P=1.5
64 KPD5010 1 RACK ﾗｯｸ Option
65 KPD5020 1 NAMEPLATE 銘板 Option
66 KPD5040 1 SEAL, BAR CODE ｼｰﾙ ﾊﾞｰｺｰﾄﾞ Option
67 QWB0050 PLATE, HOLDER ﾌﾟﾚｰﾄ ﾎﾙﾀﾞ Option
68 QWB0060 1 PLATE ﾌﾟﾚｰﾄ Option
69 QWB0070 1 SEAL, BAR CODE ｼｰﾙ ﾊﾞｰｺｰﾄﾞ Option
70 H5273T 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X4L
71 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
72 K5203A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
73 N2029A 2 NIPPLE ﾆｯﾌﾟﾙ CVU-6-6
74 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
75 W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
IP-Ⅲ PARTS LIST ver17
45 - 3
45.MFU-3 本体(QPD)
45.MFU-3 Body(QPD)
45.MFU-3 本体 MFU-3(QPD)
45.Body(QPD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
76 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
77 H3126T 2 PLUG ﾌﾟﾗｸﾞ PMK-01
IP-Ⅲ PARTS LIST ver17
45 - 4
45.MFU-3 本体(QPD)
45.MFU-3 Body(QPD)
IP-
III
PARTS LIST ver17

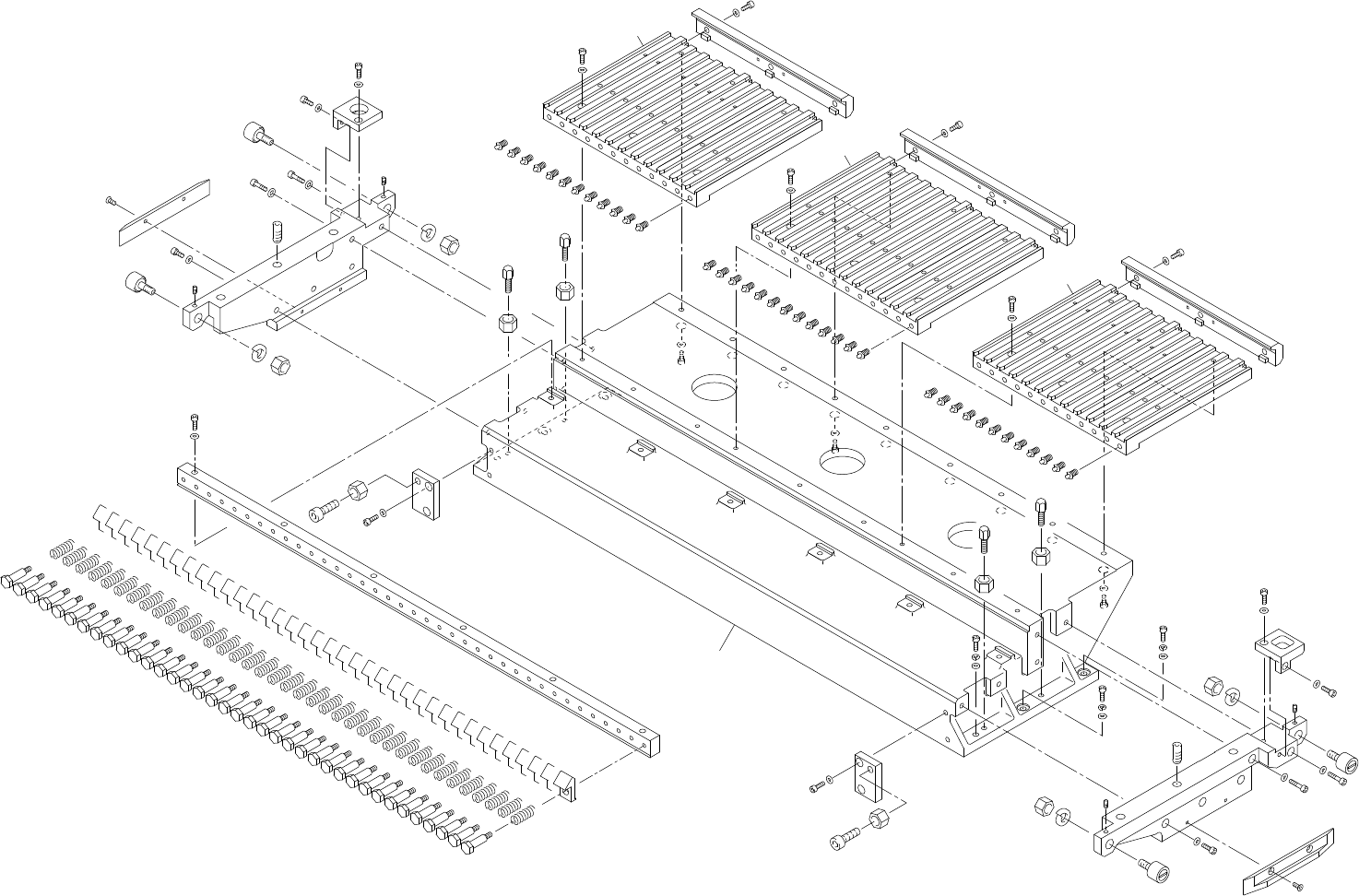

46.MFU-3 フィーダセット部(QPD)
46.MFU-3 Feeder set(QPD)
46 - 1
46.MFU-3 フィーダセット部(QPD)
46.MFU-3 Feeder set(QPD)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
39
30
12
30
39
22
26
23
20
28
27
34
29
32
29
32
21
18
41
42
29
33
20
26
23
22
34
27
28
24
11
29
37
14
34
27
28
30
38
15
25
15
25
5
30
38
30
38
30
39
29
36
9
6
4
30
39
6
29
36
30
39
7
29
36
16
4
4
15
25
15
25
26
23
26
23
19
20
39
30
10
30
39
22
29
32
29
32
21
41
42
22
29
33
20
24
11
13
29
37
29
35
8
1
3
2
9
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
