IP- III P ARTS LIST ver17 5 2 . M T U - 4 R ヘッド( Q M A ) 5 2 . M T U - 4 R H e a d ( Q M A ) 5 2 - 1 5 2 . M T U - 4 R ヘッド( Q M A ) 5 2 . M T U - 4 R H e a d ( Q M A ) R e f . 3 1 - 1 R e f . 3 1 - 1 R e f . 3 1 - 1 R e …
51.MTU-4R 本体(QMA)
51.MTU-4R Body(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QMA1019 1 BED ﾍﾞｯﾄﾞ
2 QMA1790 2 BKT BKT
3 QMK1460 1 BKT BKT
4 W1037A 4 WASHER, BEVELED ﾜｯｼｬ ﾃｰﾊﾟ 10mm-5゜
5 H5122A 2 BOLT, GROUNDING ﾎﾞﾙﾄ ｱｲ M16
6 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M
7 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
8 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
9 H5357A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X15L
10 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
11 QMA1770 1 PLATE, JOINT ﾌﾟﾚｰﾄｼﾞｮｲﾝﾄ
13 QMK0021 1 COVER ｶﾊﾞｰ
15 QMK1480 1 BKT, COVER BKT ｶﾊﾞｰ
16 QMK1470 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
17 KPA0690 1 WASHER ﾜｯｼｬ
18 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
19 W1044A
WASHER, FLAT
ﾜｯｼｬ 平
4W-5
20 .
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X15L
21 QMK1491 1 COVER ｶﾊﾞｰ
22 QMK1500 1 COVER 蓋
23 K5203A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M3X6L
24 K5214A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M5X8L
25 QMT1850 1 NAME, PLATE 銘板
26 N1105A 6 NUT, HEX ﾅｯﾄ 六角 M20 P=2.5 3ｼｭ
27 LGA0060 6 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ
28 GXA2071 6 SHEET, LEVELING ｼｰﾄ ﾚﾍﾞﾘﾝｸﾞ
29 GXA2121 6 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ
30 GXA2100 6 PAD, ANTI-VIBRATION ﾊﾟｯﾄ 防振
31 WAB0541 6 BLOCK, LEVELING ﾌﾞﾛｯｸ ﾚﾍﾞﾘﾝｸﾞ ･
32 QMK1540 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
33 QMK1560 1 COVER, ACCENT ｶﾊﾞｰ ｱｸｾﾝﾄ
34 W1047A
WASHER, FLAT
ﾜｯｼｬ 平 4W-10
35 H5362A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X35
36 H5363A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M10X40
IP-Ⅲ PARTS LIST ver17
51 - 2
51.MTU-4R 本体(QMA)
51.MTU-4R Body(QMA)
IP-
III
PARTS LIST ver17

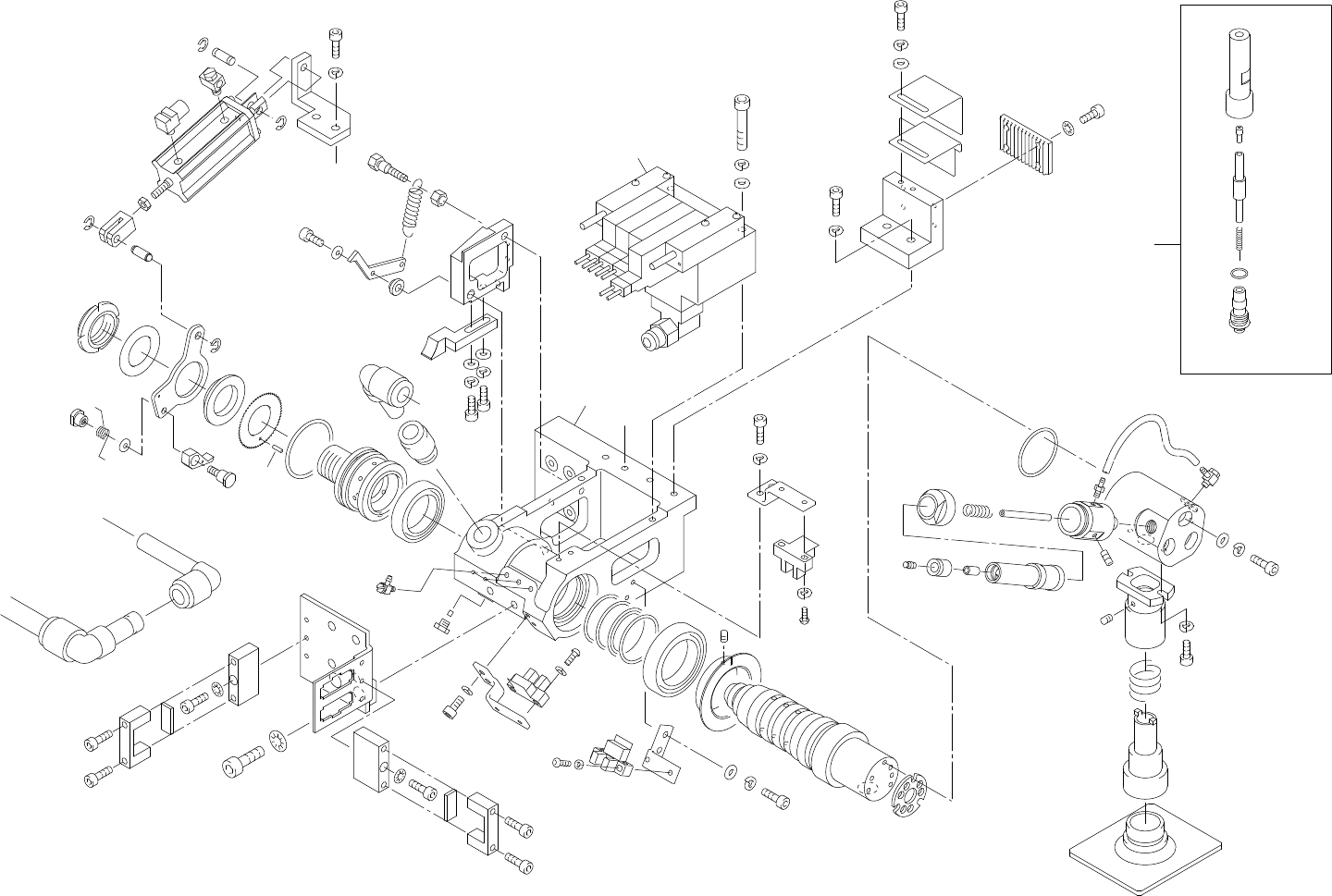

52.MTU-4R ヘッド(QMA)
52.MTU-4R Head(QMA)
52 - 1
52.MTU-4R ヘッド(QMA)
52.MTU-4R Head(QMA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
B
85
71
44
53
71
69
1
19
18
20
50
42
73
71
85
69
71
53
45
81
29
30
83
75
87
69
71
53
44
71
85
88
60
58
74
77
28
75
83
30
29
81
86
49
2
43
51
12
5
63
34
31
33
48
38
32
4
68
10
63
6
91
59
61
54
63
3
80
70
57
89
65
B
φ4 シングルノズル
φ4 single nozzle
85
71
73
9
46
8
75
84
7
79
70
78
70
72
11
97
99
95
100
104
96
62
73
71
82
92
24
26
93
64
47
14
21
71
84
65
15
25
16
41
40
13
66
76
48
35
36
39
37
73
71
82
90
57
94
103
101
102
17
58
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
52.MTU-4R ﾍｯﾄﾞ(QMA)
52.MTU-4R Head(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 Description 規格 備考
No. Drg.No. & Code No. QTY 品名 Rating Remarks
1 QMH1011 1 BODY 本体
2 QMH1021 1 NUT ﾅｯﾄ
3 QMH1060 1 BKT BKT
4 QMH1090 1 WASHER ﾜｯｼｬ
5 QMH1120 1 FLANGE ﾌﾗﾝｼﾞ
6 QMH1220 1 KNUCKLE ﾅｯｸﾙ
7 QMH1230 1 JOINT ｼﾞｮｲﾝﾄ
8 QMH1240 1 RETAINER 押え
9 QMH1270 1 DOG ﾄﾞｯｸﾞ
10 QMH1300 1 PIN, PIVOT ﾋﾟﾝ 支点
11 QMH1311 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
12 QMH1460 1 RATCHET ﾗﾁｪｯﾄ
13 QMH1470 1 SPRING ｽﾌﾟﾘﾝｸﾞ
14 QMH1520 1 NOZZLE ﾉｽﾞﾙ
15 QMH1630 1 NOZZLE ﾉｽﾞﾙ
16 QMH1641 1 BLOCK ﾌﾞﾛｯｸ
17 QMH1651 1 HOLDER 受け
18 QMH1661 1 SHAFT ｼｬﾌﾄ
19 QMH1671 1 SEAL, RUBBER ｼｰﾙ ｺﾞﾑ
20 QMH1680 1 DOG ﾄﾞｯｸﾞ
21 QMH1701 1 PISTON ﾋﾟｽﾄﾝ
24 QMH1730 1 PIPE ﾊﾟｲﾌﾟ
25 QMH1760 1 SPRING ｽﾌﾟﾘﾝｸﾞ
26 QMH1810 1 SPRING ｽﾌﾟﾘﾝｸﾞ
28 QMH1831 1 RETAINER, WIRING 押え 配線
29 QMH1841 2 RETAINER, WIRING 押え 配線
30 QMH1850 2 RETAINER, WIRING 押え 配線
31 QMH1860 1 JAW, FEED 爪 送り
32 QMH1870 1 NUT ﾅｯﾄ
33 QMH1880 1 PIN ﾋﾟﾝ
34 QMH1890 1 PLATE ﾌﾟﾚｰﾄ
35 QMH1901 1 JAW 爪
36 QMH1911 1 PIN ﾋﾟﾝ
37 QMH1920 1 STOPPER ｽﾄｯﾊﾟ
38 QMH1930 1 SPRING ｽﾌﾟﾘﾝｸﾞ
39 QMH1940 1 BKT BKT
40 QMH1951 1 HOOK ﾌｯｸ
IP-Ⅲ PARTS LIST ver17
52 - 2
52.MTU-4R ﾍｯﾄﾞ(QMA)
52.MTU-4R Head(QMA)
