52.MTU-4R ﾍｯﾄﾞ(QMA)
52.MTU-4R Head(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 Description 規格 備考
No. Drg.No. & Code No. QTY 品名 Rating Remarks
82 H5279A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X20L
83 H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
84 H5276A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X10L
85 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
86 QMH2040 1 BKT BKT
87 QMH2050 1 RETAINER 押え
88 QMH2060 1 BLOCK 駒
89 Y30865 1 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2S10-02S
90 Y3082B 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQ2W10-99
91 S2110S 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱｰ CDQ2D12-30DCM-F7NV
92 QMH2071 1 HOLDER ﾎﾙﾀﾞ
93 QMH2080 1 NUT ﾅｯﾄ
94 AQMH8011 1 NOZZLE ﾉｽﾞﾙ (φ4） Option
95 QMH2090 1 NOZZLE ﾉｽﾞﾙ
96 QMH2100 1 NOZZLE ﾉｽﾞﾙ
97 QMH2110 1 HOLDER ﾎﾙﾀﾞ
99 H1191A 1 PAD ﾊﾟｯﾄﾞ VPARE
100 A5161A 1 O RING O ﾘﾝｸﾞ S9
101 A4067H 1 ELBOW ｴﾙﾎﾞ M-3AU-4
102 . 1 TUBE ﾁｭｰﾌﾞ φ4.0
103 H3145H 2 PLUG ﾌﾟﾗｸﾞ M-3P
104 QMH2130 1 SPRING ｽﾌﾟﾘﾝｸﾞ ･
IP-Ⅲ PARTS LIST ver17
52 - 4
52.MTU-4R ﾍｯﾄﾞ(QMA)
52.MTU-4R Head(QMA)
IP-
III
PARTS LIST ver17

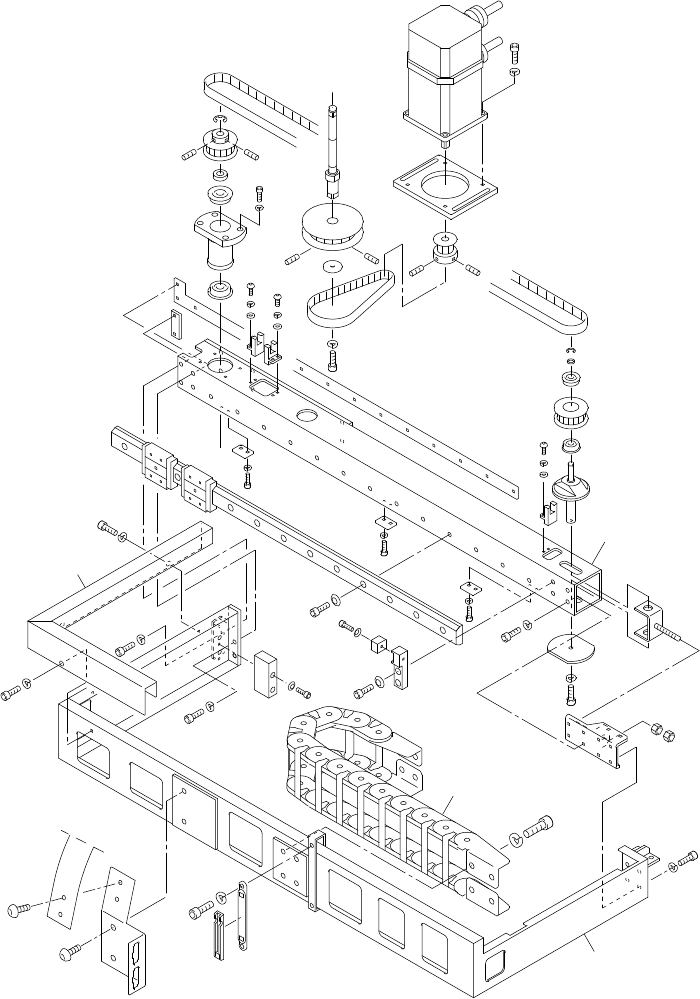

53.MTU-4R サブロボット SX(QMA)
53.MTU-4R Sub robot SX(QMA)
53 - 1
53.MTU-4R サブロボット SX(QMA)
53.MTU-4R Sub robot SX(QMA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
A
A
52
44
6
26
7
58
4
1
8
58
27
44
52
17
17
36
19
57
2
31
54
45
3
31
15
59
41
45
46
29 35
34
30
10
30
62
41
45
46
29
11
16
63
44
52
44
52
38
5
45
55
5
45
55
5
45
55
12
44
61
47
56
54
48
14
13
47
56
18
48
53
44
52
37
42
49
44
56
20
32
33
43
50
22
40
39
23
44
61
52
44
60
21
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
53.MTU-4R ｻﾌﾞﾛﾎﾞｯﾄ SX(QMA)
53.MTU-4R Sub robot SX(QMA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 QMA1320 1 PULLEY ﾌﾟｰﾘ
2 QMA1330 1 COLLAR ｶﾗｰ
3 QMA1340 1 HOLDER ﾎﾙﾀﾞ
4 QMA1350 1 SHAFT ｼｬﾌﾄ
5 QMA1360 3 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
6 QMA1370 1 PLATE ﾌﾟﾚｰﾄ
7 QMA1380 1 PULLEY ﾌﾟｰﾘ
8 QMA1390 1 WASHER ﾜｯｼｬ
10 QMA1410 1 PULLEY ﾌﾟｰﾘ
11 QMA1420 1 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
12 QMA1441 1 GUIDE ｶﾞｲﾄﾞ
13 QMA1450 1 BLOCK ﾌﾞﾛｯｸ
14 QMA1460 1 STOPPER ｽﾄｯﾊﾟ
15 QMA1501 1 PLATE ﾌﾟﾚｰﾄ
16 QMA2240 1 ARM ｱｰﾑ
17 QMA1540 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
18 QMA1560 1 STOPPER ｽﾄｯﾊﾟ
19 QMA1571 1 PULLEY ﾌﾟｰﾘ
20 QMA2190 1 BKT BKT
21 QMA2210 1 BKT, SUPPORT BKT 支え
22 QMA1701 1 GUIDE, MOVABLE ｶﾞｲﾄﾞ 移動
23 QMA1710 1 BKT BKT
26 SAM1220 1 MOTOR, AC SERVO ﾓｰﾀ AC ｻｰﾎﾞ
27 H4488Z 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 279P3M10
29 S4046A 3 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX673A
30 H4134Z 2 BEARING ﾍﾞｱﾘﾝｸﾞ F606ZZ
31 H4094T 2 BEARING ﾍﾞｱﾘﾝｸﾞ F608ZZ
32 A5039T 1 RETAINER, WIRING 押え 配線 FCBI2-S10
33 A5039A 1 RETAINER, WIRING 押え 配線 FCPI-2
34 NPT0540 1 COLLAR ｶﾗｰ
35 S1022A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-4
36 S1024A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-6
37 K4154T 1 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ TKP0320-3BR3712L24AIA.KA
38 N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8
39 K5262A 2 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M6X10L
40 K5260A 2 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M5X8L
41 K5256A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M3X10L
IP-Ⅲ PARTS LIST ver17
53 - 2
53.MTU-4R ｻﾌﾞﾛﾎﾞｯﾄ SX(QMA)
53.MTU-4R Sub robot SX(QMA)
