IP- III P ARTS LIST ver17 5 7 . M T U - 4 R トレイユニット( Q M T ) 5 7 . M T U - 4 R T r a y u n i t ( Q M T ) 5 7 - 1 5 7 . M T U - 4 R トレイユニット( Q M T ) 5 7 . M T U - 4 R T r a y u n i t ( Q M T ) R e f . 3 1 - 1 R e f . 3 1 …

100%1 / 299
56.MTU-4R ｷｬﾘｱ(QMC)
56.MTU-4R Carrier(QMC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
79 H5319H BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X8L
80 H5306A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X35L
81 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
82 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
83 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
84 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
85 H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
86 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
87 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
88 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
･
IP-Ⅲ PARTS LIST ver17
56 - 4
56.MTU-4R ｷｬﾘｱ(QMC)
56.MTU-4R Carrier(QMC)
IP-
III
PARTS LIST ver17

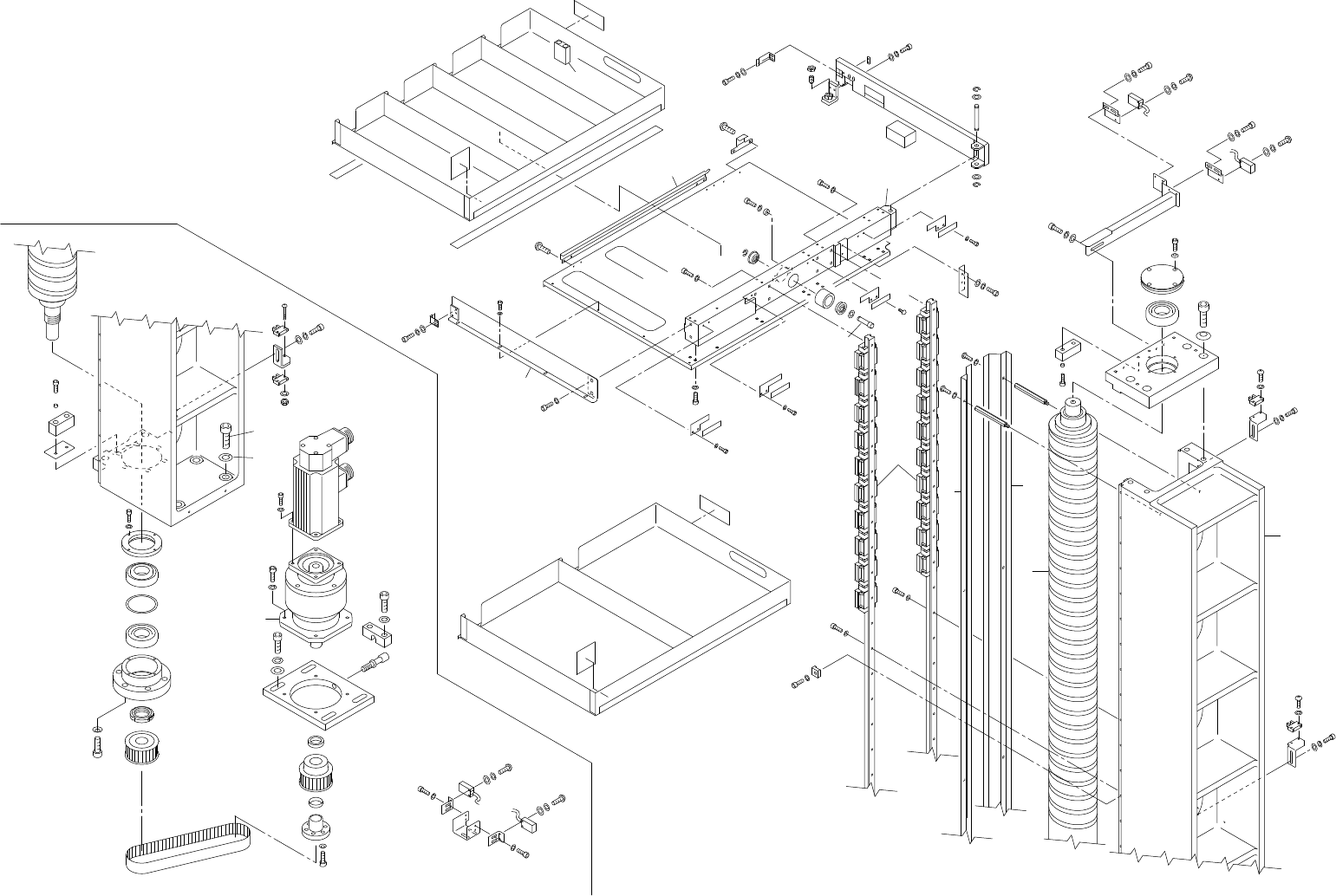

57.MTU-4R トレイユニット(QMT)
57.MTU-4R Tray unit(QMT)
57 - 1
57.MTU-4R トレイユニット(QMT)
57.MTU-4R Tray unit(QMT)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
42
69
25
68
85
109
29
68
85
109
37
64
93
110
24
68
79
28
88
85
109
25
68
85
109
36
71
86
30
26
86
71
53
83
101
33
88
85
109
73
61
34
89
84
106
14
79
84
5
106
41
79
64
71
101
83
40
109
85
35
88
85
109
84
105
38
72
72
69
43
111
47
46
85
108
46
85
108
66
88
85
75
11
13
67
12
91
99
9
87
81
96
1
10
81
95
60
82
98
82
99
55
27
106
84
56
111
51
89
84
105
62
85
77
51
89
84
104
62
85
77
15
97
90
39
59
6
92
104
4
32
100
20
76
84
17
84
76
18
19
92
103
92
103
22
84
104
78
62
52
62
85
74
89
84
104
94
80
100
32
23
31
104
84
3
65
8
65
2
7
57
90
97
58
89
84
104
44
66
45
88
85
75
88
85
108
45
66
88
85
75
108
85
88
16
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
57.MTU-4R ﾄﾚｲﾕﾆｯﾄ(QMT)
57.MTU-4R Tray unit(QMT)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 IPT0160 1 BOLT ﾎﾞﾙﾄ
2 IPT0211 1 CASE, BEARING ｹｰｽ ﾍﾞｱﾘﾝｸﾞ
3 IPT0220 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
4 IPT0340 1 ABSORBER ｱﾌﾞｿｰﾊﾞ
5 IPT0370 2 RETAINER 押え
6 IPT0510 1 COVER ｶﾊﾞｰ
7 IPT0670 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ
8 IPT0730 1 COLLAR ｶﾗｰ
9 KPT1070 1 PLATE ﾌﾟﾚｰﾄ
10 KPT1171 1 BLOCK ﾌﾞﾛｯｸ
11 KPT1210 1 COLLAR ｶﾗｰ
12 KPT1220 1 RETAINER 押え
13 KPT1240 1 PULLEY ﾌﾟｰﾘ
14 QMT1690 10 STOPPER ｽﾄｯﾊﾟ
15 QMT1820 1 FRAME ﾌﾚｰﾑ
16 QMT1131 1 SHAFT, CAM ｼｬﾌﾄ ｶﾑ
17 QMT1140 1 COVER ｶﾊﾞｰ
18 QMT1150 1 COVER ｶﾊﾞｰ
19 QMT1161 2 GUIDE ｶﾞｲﾄﾞ
20 QMT1170 8 BOLT, STUD ﾎﾞﾙﾄ ｽﾀｯﾄﾞ
22 QMT1211 25 GUIDE ｶﾞｲﾄﾞ
23 QMT1220 1 ABSORBER ｱﾌﾞｿｰﾊﾞ
24 QMT1300 10 PLATE ﾌﾟﾚｰﾄ
25 QMT1310 20 PLATE ﾌﾟﾚｰﾄ
26 QMT1341 10 DOOR 扉
27 QMT1350 10 HOLDER 受け
28 QMT1390 10 DOG ﾄﾞｯｸﾞ
29 QMT1410 10 PLATE ﾌﾟﾚｰﾄ
30 QMT1500 10 PIN ﾋﾟﾝ
31 QMT1510 1 PLATE ﾌﾟﾚｰﾄ
32 QMT1520 4 COLLAR ｶﾗｰ
33 QMT1552 1 RETAINER 押え
34 QMT1560 1 NUT ﾅｯﾄ
35 QMT1571 1 RETAINER 押え
36 QMT1600 10 ARM ｱｰﾑ
37 QMT1611 1 COLLAR ｶﾗｰ
38 QMT1631 10 STOPPER ｽﾄｯﾊﾟ
IP-Ⅲ PARTS LIST ver17
57 - 2
57.MTU-4R ﾄﾚｲﾕﾆｯﾄ(QMT)
57.MTU-4R Tray unit(QMT)
