IP- III P ARTS LIST ver17 5 9 . 1 . M T U - 4 R コンベア( カバー) ( Q M K ) 5 9 . 1 . M T U - 4 R C o n v e y o r ( C o v e r ) ( Q M K ) 5 9 - 1 5 9 . 1 . M T U - 4 R コンベア( カバー) ( Q M K ) 5 9 . 1 . M T U - 4 R C o n v e y o r …
58.MTU-4R ﾌｪﾝｽ(QMK)
58.MTU-4R Fence(QMK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
54 H5319H BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
55 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X8L
56 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
57 H5297A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
58 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X8L
59 S2037A 2 SEAL ｼｰﾙ M4X12L
60 K4020A 2 CABLE, GROUNDING ｹｰﾌﾞﾙ ｱｰｽ DE9-PL113043
61 T5003N 1 HANDLE 取手 DE9-PL113044
62 N1004C 2 WASHER ﾜｯｼｬ THA-239No.7
63 T5016T 1 HANDLE, ROUND 取手 丸 THA-272No.3
64 M1012C 1
MAGNET CATCH
ﾏｸﾞﾈｯﾄｷｬｯﾁ THA-32No.3
65 M1013T 2
MAGNET CATCH
ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-272No.1
66 H5145H 2
BOLT, LEVELING
ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ TL-273No.2
67 QMK3131 1 DOOR 扉 TM-257No.3
68 QMK3100 1 FENCE ﾌｪﾝｽ Option
69 QMK3110 1 FENCE ﾌｪﾝｽ Standard
70 QMK3121 1 FENCE ﾌｪﾝｽ
71 QMK3140 1 BKT, CONNECTING BKT ﾂﾅｷﾞ
72 AQMK3150 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ
73 AQMK3160 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ ･
IP-Ⅲ PARTS LIST ver17
58 - 3
58.MTU-4R ﾌｪﾝｽ(QMK)
58.MTU-4R Fence(QMK)
IP-
III
PARTS LIST ver17

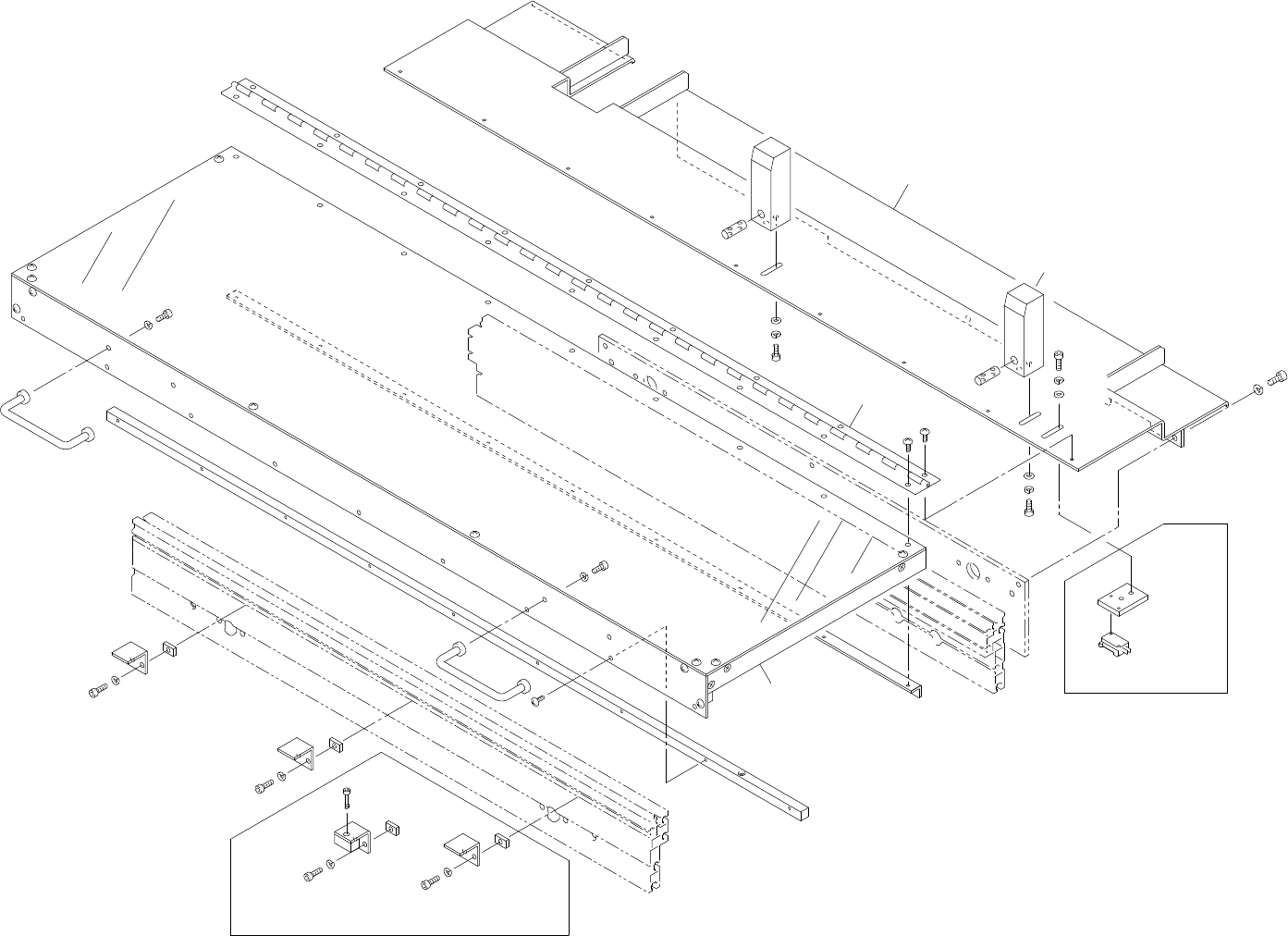

59.1.MTU-4R コンベア(カバー)(QMK)
59.1.MTU-4R Conveyor(Cover)(QMK)
59 - 1
59.1.MTU-4R コンベア(カバー)(QMK)
59.1.MTU-4R Conveyor(Cover)(QMK)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
SW付き
Switch type latch
ボルト締め
Bolt type latch
SW付きのみ
Only for switch type latch
10
6
16
20
10
9
16
20
8
10
6
16
20
22
23
16
20
24
3
23
16
20
17
16
19
11
5
22
22
1
21
16
17
11
17
16
19
15
18
7
13,14
2
x5.7
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
12
12
59.1.MTU-4R ｺﾝﾍﾞｱ(ｶﾊﾞｰ)(QMK)
59.1.MTU-4R Conveyor(Cover)(QMK)
番号 図番 & ｺｰﾄﾞ番号 個数 Description 規格 備考
No. Drg.No. & Code No. QTY 品名 Rating Remarks
1 QMK2012 1 HINGE 蝶番
2 QMK2021 1 BKT, COVER BKT ｶﾊﾞｰ
3 QMK2030 1 BAR ﾊﾞｰ
5 QMK2053 1 BKT, COVER BKT ｶﾊﾞｰ
6 IPK8041 3 BKT(Switch type latch) BKT(SW付き) (Bolt type latch)qty (2)
7 IPK8090 1 PLATE, SW ﾌﾟﾚｰﾄ SW 注1.Note.1
8 IPK8510 1 BOLT ﾎﾞﾙﾄ 注2.Note.2
9 IPK8520 1 BKT BKT 注2.Note.2
10 IQC6071 6 NUT ﾅｯﾄ
11 CLC4251 2 STOPPER ｽﾄｯﾊﾟ
12 CLC4261 2 NUT, ROUND ﾅｯﾄ 丸
13 S3160H 1 SW, MICRO SW ﾏｲｸﾛ V-15-1B6 注1.Note.1
14 A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL-2 注1.Note.1
15 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
16 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
17 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
18 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L
19 H5304A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X25L
20 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
21 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
22 K5210A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X10L
23 T5011S 2 HANDLE 取手 TTHA-00425
24 AQMK2060 1 COVER, CONVEYOR ｶﾊﾞｰ ｺﾝﾍﾞｱ
注 1.ｽｲｯﾁ付きのみ使用
注 2.ﾎﾞﾙﾄ締め付きのみ使用
Note.1:Only for switch type latch.
Note.2:Only for bolt type latch.
･
IP-Ⅲ PARTS LIST ver17
59 - 2
59.1.MTU-4R ｺﾝﾍﾞｱ(ｶﾊﾞｰ)(QMK)
59.1.MTU-4R Conveyor(Cover)(QMK)
