IP- III P ARTS LIST ver17 7 1 . 1 . M T U - 4 L コンベアカバー( Q U K ) 7 1 . 1 . M T U - 4 L C o n v e y o r c o v e r ( Q U K ) 7 1 - 1 7 1 . 1 . M T U - 4 L コンベアカバー( Q U K ) 7 1 . 1 . M T U - 4 L C o n v e y o r c o v e r ( …

100%1 / 299
70.MTU-4L ﾌｪﾝｽ(QUK)
70.MTU-4L Fence(QUK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 T5016T 1 HANDLE, ROUND 取手 丸 THA-32No.3
40 M1012C 1
MAGNET CATCH
ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-272No.1
41 M1013T 2
MAGNET CATCH
ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-273No.2
42 H5145H 2
BOLT, LEVELING
ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ TM-257No.3
43 K5214A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M5X8L
44 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      6M/M
45 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
46 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
47 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      3M/M
48 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
49 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
50 W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
51 H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
52 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
53 H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
54 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
55 H5297A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X8L
56 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X30L
57 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
58 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
59 H5274A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L
60 QUK3010 1 FENCE ﾌｪﾝｽ For MFU-L
61 QUK3020 1 FENCE ﾌｪﾝｽ For MFU-L
62 QUK3030 1 BKT, CONNECTING BKT ﾂﾅｷﾞ For MFU-L
63 PPK3080 2 STAND ｽﾀﾝﾄﾞ For MFU-L
64 QMK3020 1 PLATE, FIXED ﾌﾟﾚｰﾄ 固定 For MFU-L
65 PPK3120 1 PLATE, FIXED ﾌﾟﾚｰﾄ 固定 For MFU-L
66 AQUK3040 1 COVER, ACRYLIC ｶﾊﾞｰ ｱｸﾘﾙ ･
IP-Ⅲ PARTS LIST ver17
70 - 3
70.MTU-4L ﾌｪﾝｽ(QUK)
70.MTU-4L Fence(QUK)
IP-
III
PARTS LIST ver17

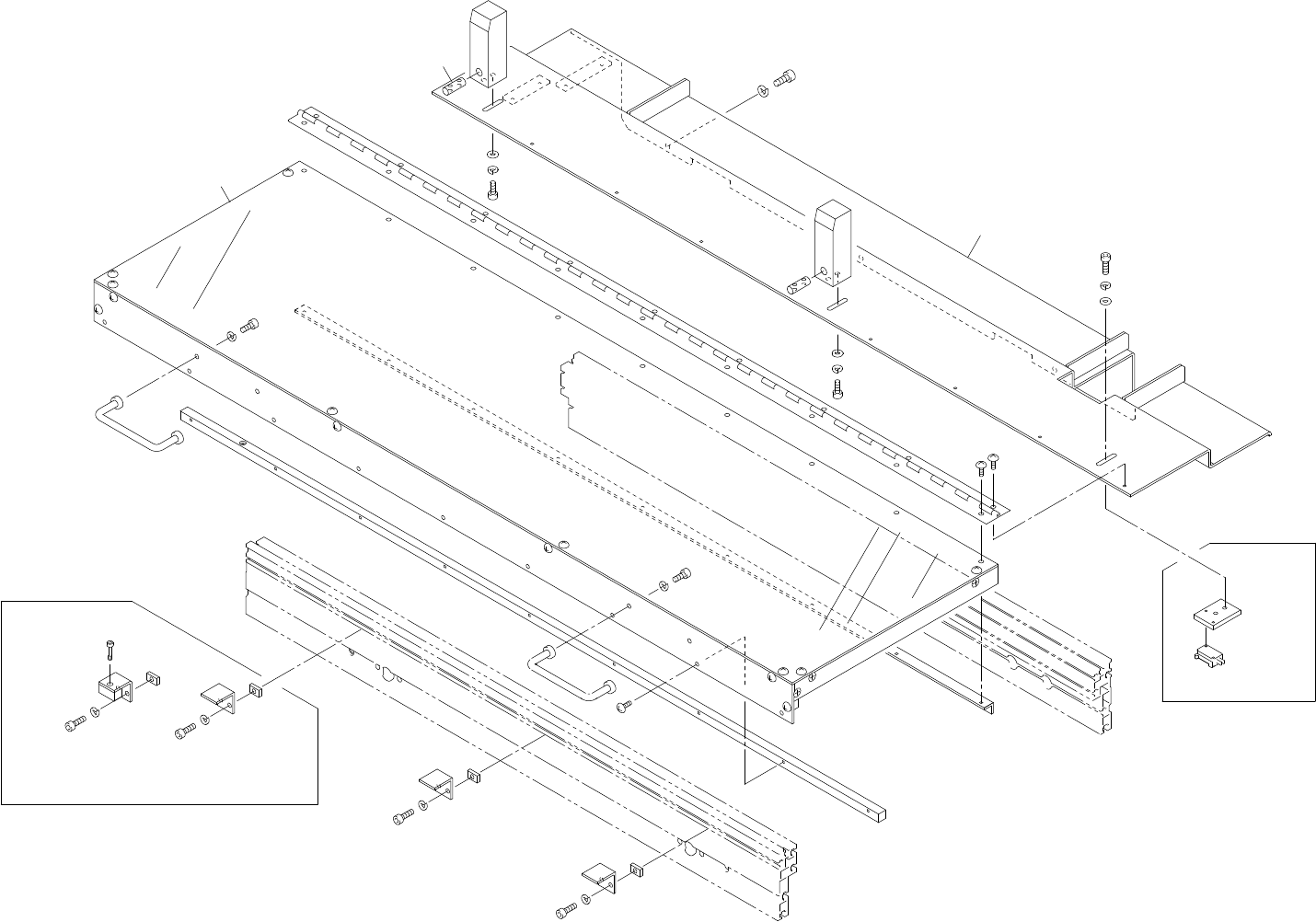

71.1.MTU-4L コンベアカバー(QUK)
71.1.MTU-4L Conveyorcover(QUK)
71 - 1
71.1.MTU-4L コンベアカバー(QUK)
71.1.MTU-4L Conveyorcover(QUK)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
SW付き
Switch type latch
ボルト締め
Bolt type latch
SW付きのみ
Only for switch type latch
7
12,13
3
2
8
6
17
21
8
6
17
21
8
11
17
21
10
14
15
17
21
14
17
21
23
4
18
17
20
9
16
19
9
18
17
20
5
15
15
18
17
22
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
x6.1
13
B
A
139
26
25
25
71.1.MTU-4L ｺﾝﾍﾞｱｶﾊﾞｰ(HELPS)(QUK)
71.1.MTU-4L ConveyorCover(HELPS)(QUK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
2 QUK2020 1 BKT, COVER BKT ｶﾊﾞｰ
3 QUK2030 1 BAR ﾊﾞｰ
4 QUK2041 1 HINGE 蝶番
5 QUK2051 1 BKT, COVER BKT ｶﾊﾞｰ
6 IPK8040 3 BKT(Switch type latch) BKT(SW付き) (Bolt type latch)qty (2)
7 IPK8090 1 PLATE, SW ﾌﾟﾚｰﾄ SW
8 IQC6072 6 NUT ﾅｯﾄ
9 CLC4251 2 STOPPER ｽﾄｯﾊﾟ
10 IPK8510 1 BOLT ﾎﾞﾙﾄ
11 IPK8520 1 BKT BKT
12 S3160H 1
SW, MICRO
SW ﾏｲｸﾛ V-15-1B6
13 A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL-2
14 T5011S 2
HANDLE
取手             
TTHA-00425
15 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ        M4X10L
16 W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      6M/M
17 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
18 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
19 H5320A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
20 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X25L
21 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
22 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
23 AQUK2060 1 COVER, CONVEYOR ｶﾊﾞｰ ｺﾝﾍﾞｱ ･
24 CLC4261 2 NUT, ROUND ﾅｯﾄ 丸
IP-Ⅲ PARTS LIST ver17
71 - 2
71.1.MTU-4L ｺﾝﾍﾞｱｶﾊﾞｰ(HELPS)(QUK)
71.1.MTU-4L ConveyorCover(HELPS)(QUK)
