13.ｺﾌﾟﾗﾅﾘﾃｨｰﾁｪｯｸ,加圧力制御(ｵﾌﾟｼｮﾝ)(QPT) 13.Coplanarity check ,Pressure control(Option)(QPT) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 AQPJ3011 1 NOZZLE ﾉｽﾞﾙ 2 S40272 1 SENSOR …

100%1 / 299
IP-
III
PARTS LIST ver17
13.コプラナリティーチェック,加圧力制御(オプション)(QPT)
13.Coplanarity check,Pressure control(Option)(QPT)
13 - 1
13.コプラナリティーチェック,加圧力制御(オプション)(QPT)
13.Coplanarity check,Pressure control(Option)(QPT)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
27
22
4
27
22
11
10
5
15
6
14
16
20
17
24
12
9
19
28
7
13
2
8
21
18
25
18
26
16
29
17
24
1
3
x9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
13.ｺﾌﾟﾗﾅﾘﾃｨｰﾁｪｯｸ,加圧力制御(ｵﾌﾟｼｮﾝ)(QPT)
13.Coplanarity check ,Pressure control(Option)(QPT)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 AQPJ3011 1 NOZZLE ﾉｽﾞﾙ
2 S40272 1
SENSOR
ｾﾝｻ 6504159,
3 KGK3030 1 PLATE, JIG ﾌﾟﾚｰﾄ 治具
4 QPT3100 1 COVER 蓋
5 QPT3110 1 HOLDER, SENSOR ﾎﾙﾀﾞ ｾﾝｻ
6 QPT3121 1 BKT BKT
7 QPT3131 1 BKT BKT
8 QPT3141 1 BKT BKT
9 QPT3151 1 BKT, SUPPORT BKT 支え
10 QPT3160 1 FLOAT ﾌﾛｰﾄ
11 S40323 1
SENSOR
ｾﾝｻ 514-03C
12 K40124 1
CABLE
ｹｰﾌﾞﾙ 405-03K
13 K2049E 1
KEY, PARALLEL
ｷｰ 平行          
3K525
14 N4035A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X20L
15 N4031A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X10L
16 N1079A
NUT, HEX
ﾅｯﾄ 六角         
M4
17 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      5M/M
18 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      4M/M
19 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ      3M/M
20 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5
21 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
22 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L
24 H5301A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X18L
25 H5292A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X20L
26 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
27 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
28 H5275A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X8L
29 N4034A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X15L ･
IP-Ⅲ PARTS LIST ver17
13 - 2
13.ｺﾌﾟﾗﾅﾘﾃｨｰﾁｪｯｸ,加圧力制御(ｵﾌﾟｼｮﾝ)(QPT)
13.Coplanarity check ,Pressure control(Option)(QPT)
IP-
III
PARTS LIST ver17

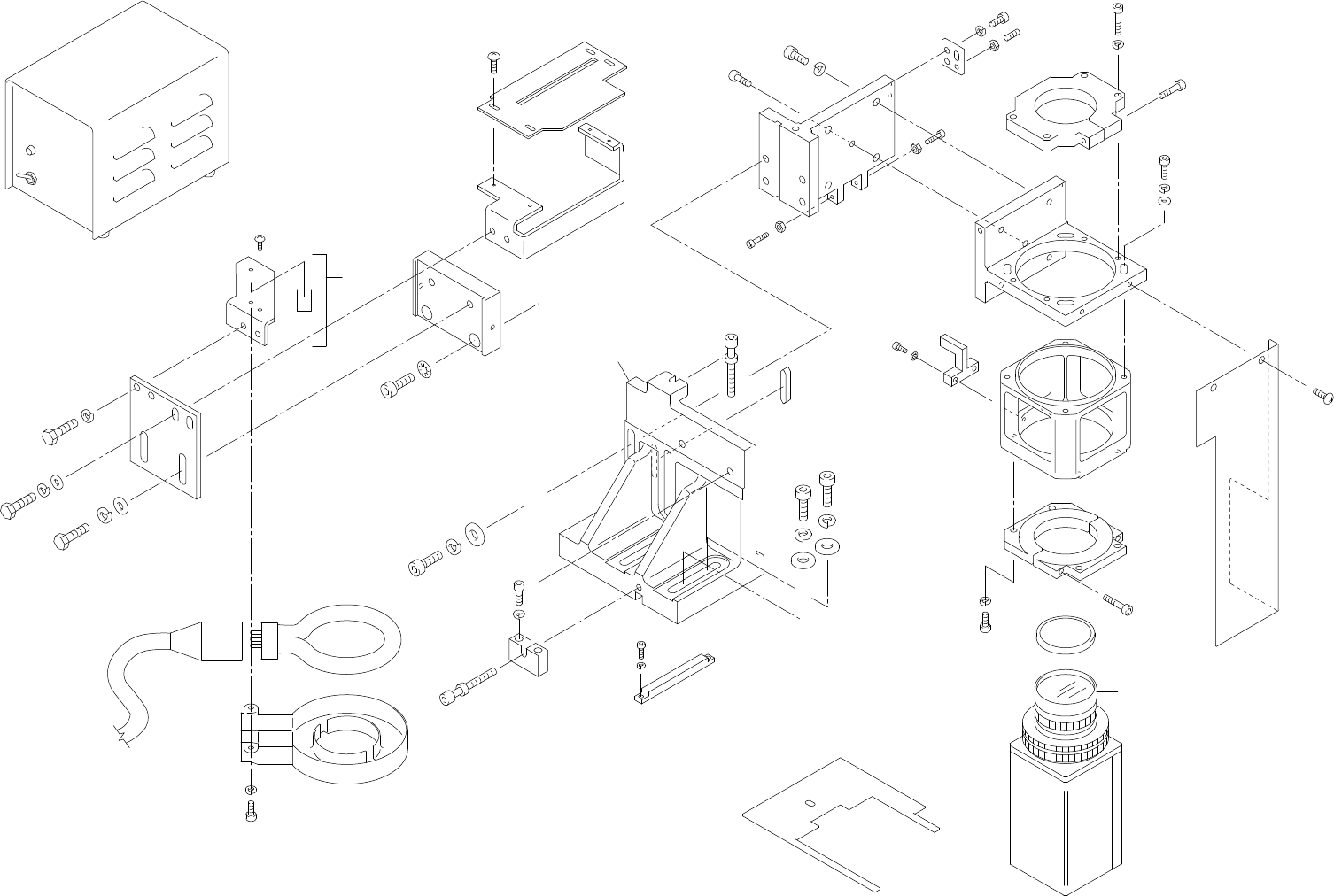

14.イメージセンサカメラ (大視野用)(4800 20MHz)No.1(QCA)
