2.ノズル一覧(オプション)(QNA)
2.Nozzles(Option)(QNA)
2 - 1
2.ノズル一覧(オプション)(QNA)
2.Nozzles(Option)(QNA)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
11.AQNA3283
2.AQNA3172 3.AQNA3192 4.AQNA3212 5.AQNA3222 6.AQNA3232
15.AQNA332613.AQNA3306
12.AQNA3297
14.AQNA3316 16.AQNA3336
8.AQNA3252 10.AQNA32727.AQNA3243 9.AQNA3262
1.AQNA3141
17.AQNA3344
□6
2
□102
□5
2
□5
2
□62
□1
02
□62
□52
□5
2
□6
2
□102
□52
φ1.3
□31
26.3
□31
16
φ7.0
26
φ10.0
□31
11
φ7.0
φ10.0
26
φ15.0
11
φ15.0
26
26
φ7.0
□31
16
φ10.0
φ15.0
16
φ20.0
16
φ3.75
φ7.0
φ15.0
11
φ20.0
11
26
φ1.81
□31
26
φ6.5
26
26
x1.9
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
2.ﾉｽﾞﾙ一覧(ｵﾌﾟｼｮﾝ)(QNA)
2.Nozzles(Option)(QNA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 AQNA3141 2 NOZZLE ﾉｽﾞﾙ
2 AQNA3172 2 NOZZLE ﾉｽﾞﾙ
3 AQNA3192 2 NOZZLE ﾉｽﾞﾙ
4 AQNA3212 2 NOZZLE ﾉｽﾞﾙ
5 AQNA3222 2 NOZZLE ﾉｽﾞﾙ
6 AQNA3232 2 NOZZLE ﾉｽﾞﾙ
7 AQNA3243 2 NOZZLE ﾉｽﾞﾙ
8 AQNA3252 2 NOZZLE ﾉｽﾞﾙ
9 AQNA3262 2 NOZZLE ﾉｽﾞﾙ
10 AQNA3272 2 NOZZLE ﾉｽﾞﾙ
11 AQNA3283 2 NOZZLE ﾉｽﾞﾙ
12 AQNA3297 2 NOZZLE ﾉｽﾞﾙ
13 AQNA3306 2 NOZZLE ﾉｽﾞﾙ
14 AQNA3316 2 NOZZLE ﾉｽﾞﾙ
15 AQNA3326 2 NOZZLE ﾉｽﾞﾙ
16 AQNA3336 2 NOZZLE ﾉｽﾞﾙ
17 AQNA3344 2 NOZZLE ﾉｽﾞﾙ ･
IP-Ⅲ PARTS LIST ver17
2 - 2
2.ﾉｽﾞﾙ一覧(ｵﾌﾟｼｮﾝ)(QNA)
2.Nozzles(Option)(QNA)
IP-
III
PARTS LIST ver17

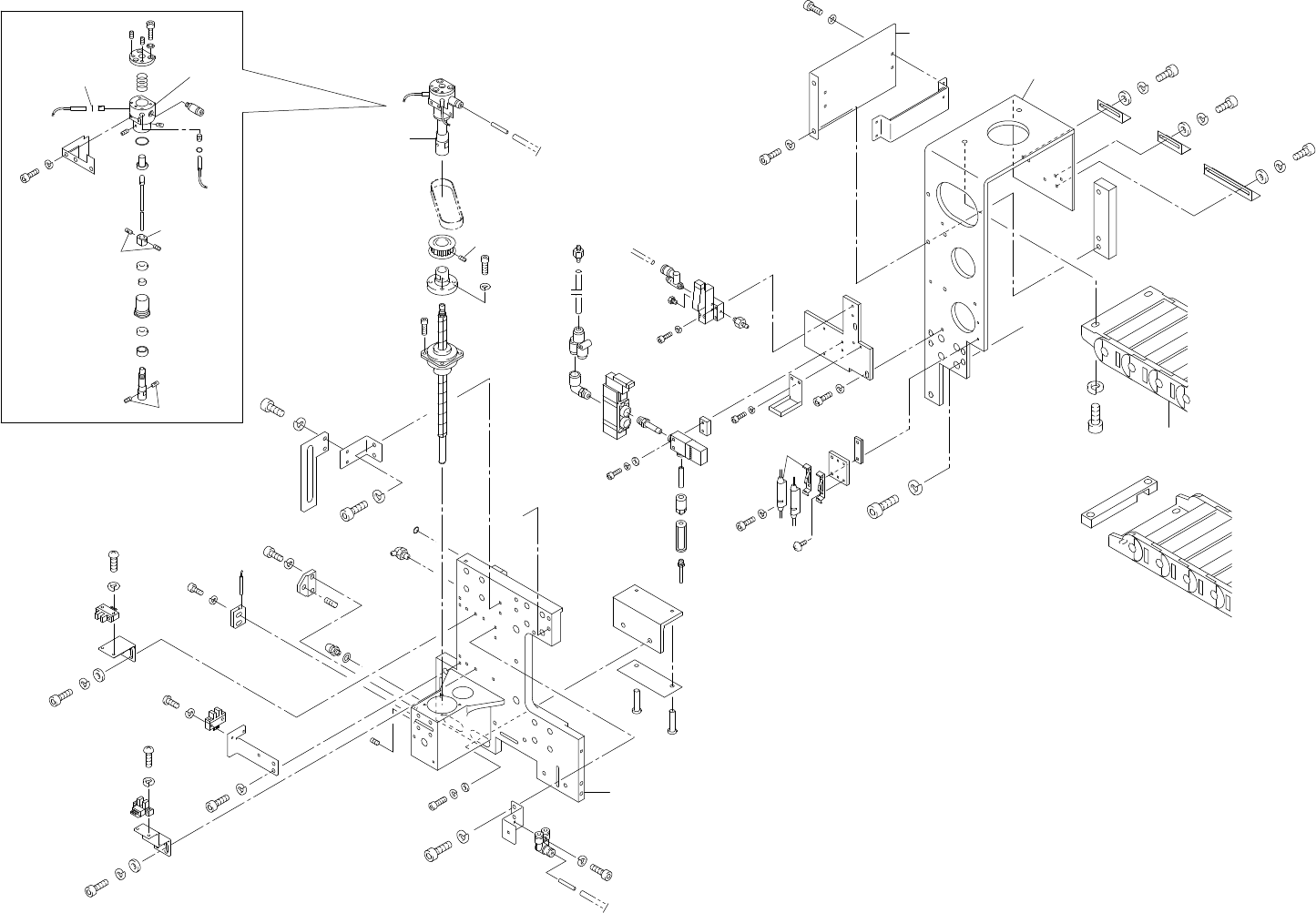

3.1.No.1プレーシングヘッド(R側)(QPH)
