PT200中级培训 - 第49页
选择 feeder sheet 选项，可以 查看各个 table feeder 分布状 况，以及各把 feeder 的用量 在这里可以手动对 feeder 进行拆分。对于图中的情况，单只 feeder 用量 44 颗，可以将其拆分为 4 站，提供机器同吸条件。 操作方法：选中要拆分的元件，使用键盘 ctrl+c ,ctrl+v 进行复制与粘贴 Stock Data CM402-1
选择nozzle hold ,分
析优化后的nozzle
配置是否合理，如
不合理，修改后选
择图中set all nozzle
assigned 进行保存
Nozzle station的配置尽量要求同一table尽量使用同一种nozzle ,这样可以最大
的发挥其使用效率，对于多功能头也是一样，可以有效减少换吸嘴的时间

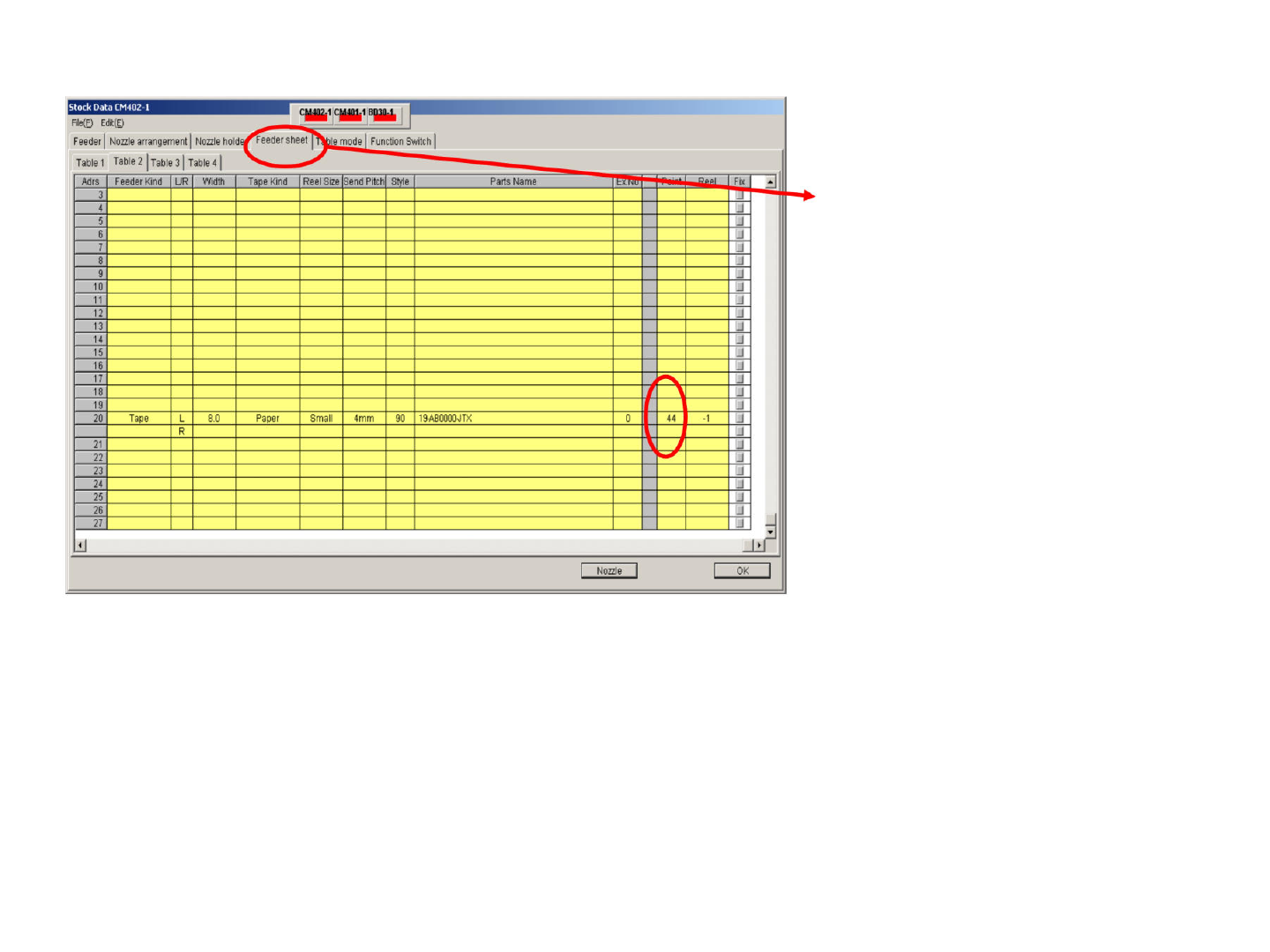

选择feeder sheet 选项，可以
查看各个table feeder 分布状
况，以及各把feeder的用量
在这里可以手动对feeder进行拆分。对于图中的情况，单只
feeder用量44颗，可以将其拆分为4站，提供机器同吸条件。
操作方法：选中要拆分的元件，使用键盘ctrl+c ,ctrl+v 进行复制与粘贴
Stock
Data
CM402-1

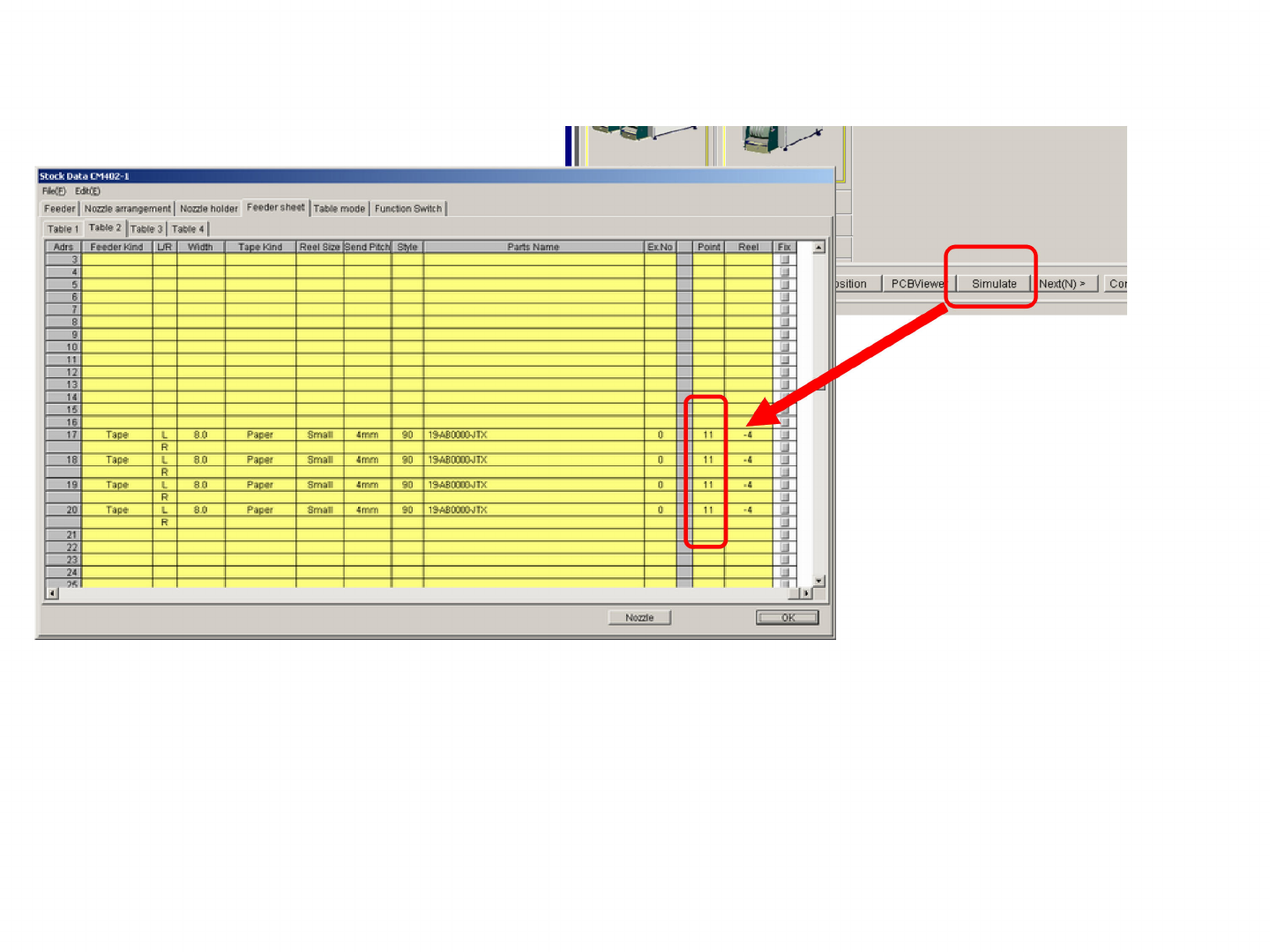

手动拆分后，选择图中的simulate , 进行优化。再次进入feeder sheet 可以看
到拆分后各feeder用量平均进行分配，各站用量相同，可以达到完全的同吸
isition
PCBViewel
I
Simulate
Next(N)
>
Coi
