Kurzbeschreibung Produktbeschreibung Inner Illumination Innenraumbeleuchtung 19 2 2 K u r z b e s c h r e ib u n g Kurzbeschreibung 2.1 2 . 1 P r o d u k t b e s c h r e ib u n g Produktbeschreibung 2.2 2 . 2 L ie f e r …
Einleitung
Personalqualifikation und Schulung 1.3.5 SIPLACE im World Wide Web (WWW)
18 Inner Illumination Innenraumbeleuchtung
Kurzbeschreibung
Produktbeschreibung
Inner Illumination Innenraumbeleuchtung 19
2
2 Kurzbeschreibung
Kurzbeschreibung
2.1
2.1 Produktbeschreibung
Produktbeschreibung
2.2

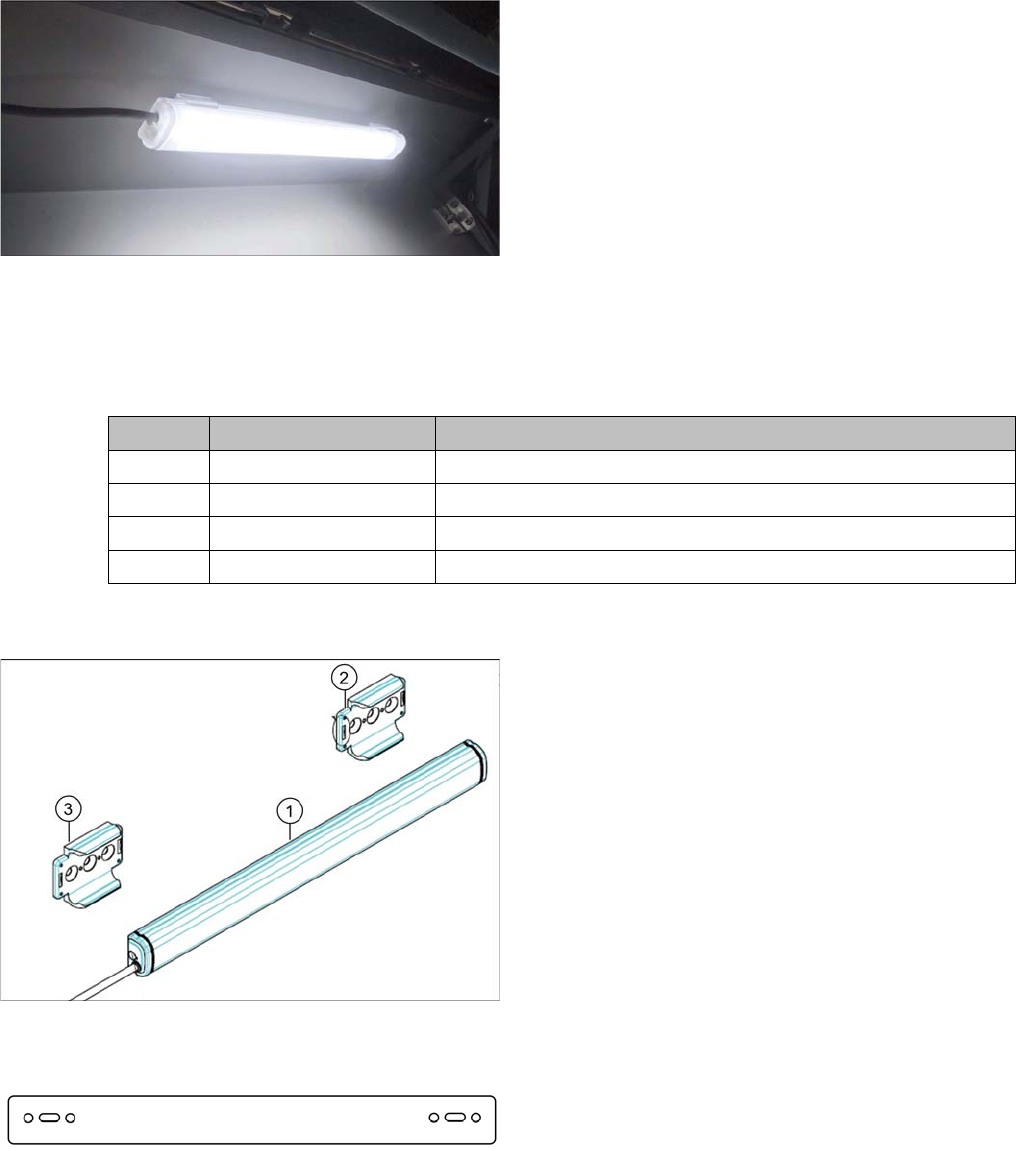

2.2 Lieferumfang
Lieferumfang
Innenraumbeleuchtung X S kpl. [00119739-xx]
Lichtleiste LED kpl. [03107107-xx]
Montageblech Innenbeleuchtung X S kpl. [03107192-xx]
2.3
2.3 Benötigte Werkzeuge und Hilfsmittel
Benötigte Werkzeuge und Hilfsmittel
▪ Standardwerkzeug
▪ eine Kabelschelle oder einen Kabelbinder
Im aktivierten Zustand leuchtet die Innenraumbeleuch-
tung einen Bestückbereich aus, während die Maschinen-
steuerung ausgeschaltet ist.
Im Produktionsmodus ist sie ausgeschaltet.
Menge Artikelnummer Bezeichnung
1 03107107-xx Lichtleiste LED kpl.
2 03082823-xx ISO 10642 - M4x10-A2-70
1 03107192-xx Montageblech Innenbeleuchtung X S kpl.
4 03093066-xx ISO 10642 - M4x6-A2-70
1. Lichtleiste LED CLA3S-24-CD 300mm 24V
[03107105-xx]
2. Halterung SZ-310AR fuer CLA [03107106-xx]
3. Halterung SZ-310AR fuer CLA [03107106-xx]
Zusätzlich:
2 Mini MATE-N-LOK Stiftkont 0,30-0,89qmm [00354616-
xx]
1 Mini MATE-N-LOK Stecker St 2polig [03002124-xx]
Montageblech Innenbeleuchtung X S [03107167-xx]
Kurzbeschreibung
Benötigte Arbeitszeit
20 Inner Illumination Innenraumbeleuchtung
2.4
2.4 Benötigte Arbeitszeit
Benötigte Arbeitszeit
Der komplette Einbau dauert ca. 1 Stunde.
