Einbau
Vorbereitende Arbeiten
Inner Illumination Innenraumbeleuchtung 21
3
3 Einbau
Einbau
3.1
3.1 Vorbereitende Arbeiten
Vorbereitende Arbeiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 13].
► Fahren Sie den BE-Wagen aus der Maschine.
3.2
3.2 Innenraumbeleuchtung einbauen
Innenraumbeleuchtung einbauen
Pro Bestückbereich kann eine Lichtleiste eingebaut werden. Im Folgenden wird beispielhaft der Einbau
im Bestückbereich 1 beschrieben. Die Anordnung in Bestückbereich 2 ist spiegelverkehrt.
► Öffnen Sie die Haube und fixieren Sie diese in einer geeigneten Arbeitsposition, so dass diese sich
nicht mehr selbständig schließen kann.

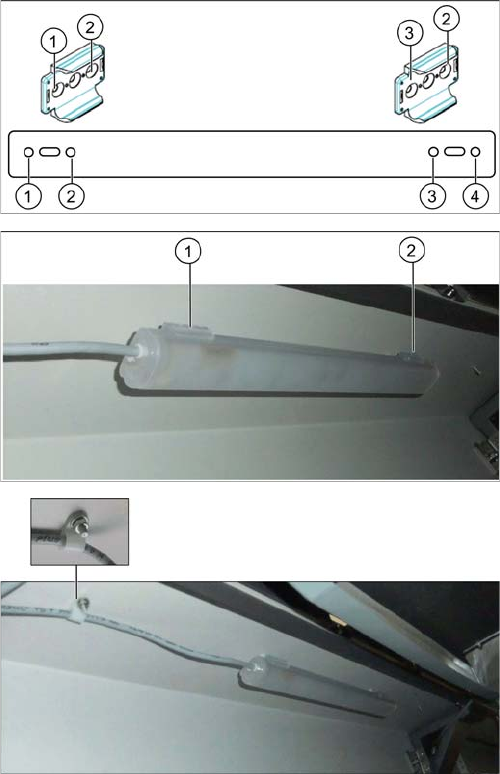

► Schrauben Sie die beiden Halterungen mit den vier
M4x6-Schrauben auf das Montageblech (Position 1
bis 4).
► Verschrauben Sie die Einheit aus Halterungen und
Montageblech mit den beiden M4x10-Schrauben an
den vorgesehen Montagepunkten (1 und 2) oben im
Maschineninnenraum (oben links an Stellplatz 1 für
Bestückbereich 1, oben rechts an Stellplatz 3 für
Bestückbereich 2).
► Schieben Sie die Lichtleiste in die Halterungen und
lassen Sie die Leiste einrasten.
► Führen Sie das Kabel durch die Kabelschelle und be-
festigen Sie die Kabelschelle am dafür vorgesehenen
Stehbolzen vor der Lichtleiste.
Einbau
Innenraumbeleuchtung einbauen
22 Inner Illumination Innenraumbeleuchtung
► Lokalisieren Sie das im Maschineninnenraum vorver-
legte Stromversorgungskabel und ziehen Sie es her-
aus.
► Führen Sie das Kabel der Lichtleiste heraus.

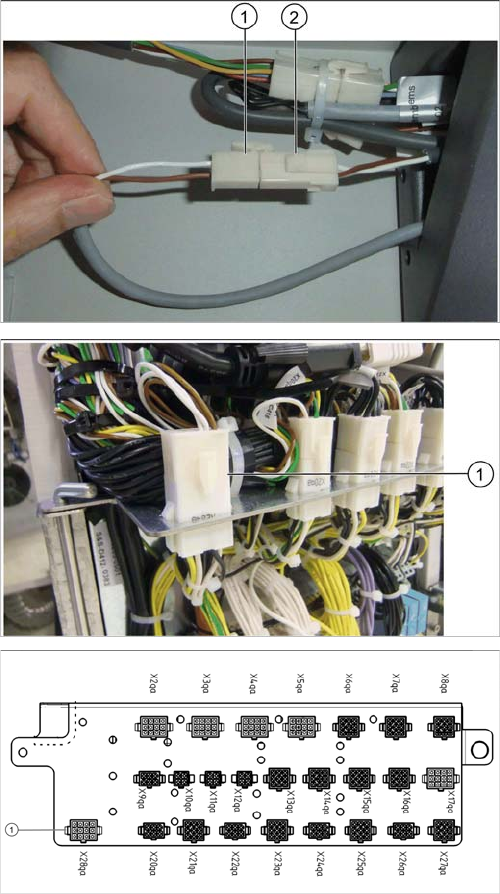

► Schließen Sie jeweils einen Mini-Mate-Stecker
[00354616-xx] am Kabelende an.
► Stecken Sie die beiden Kabel zusammen (1 und 2).
Achten Sie dabei auf die richtige Polarität der Leitun-
gen.
► Öffnen Sie die Distributortür.
► Lokalisieren Sie das vorverlegte Stromversorgungs-
kabel [03106366-01].
► Schließen Sie den Mini-Mate-Stecker [03002124-xx]
am Kabel [03106366-01] an und stecken Sie es am
Stecker X28qa an (1).
► Schließen Sie die Distributortür.
Einbau
Abschließende Arbeiten
Inner Illumination Innenraumbeleuchtung 23
3.3
3.3 Abschließende Arbeiten
Abschließende Arbeiten
► Schalten Sie die Maschine wieder ein.
► Fahren Sie den BE-Wagen in die Maschine.
► Schließen Sie die Haube.
Lichtleiste aktivieren/deaktivieren
Die Lichtleiste wird über die Stationssoftware geschaltet. Sie können wählen, ob die Lichtleiste generell
eingeschaltet sein soll, so lange die Maschine nicht im Produktionsmodus ist, oder ob die Lichtleiste ge-
zielt für Arbeiten in der Maschine eingeschaltet werden soll.
Gehen Sie in beiden Fällen, wie folgt vor:
► Wählen Sie in der Stationssoftware Einzelfunktionen (1).
► Wählen Sie die Einzelfunktion Optional interior lighting (2).
⇨ Die Dialogbox zum Aktivieren und Deaktivieren der Innenraumbeleuchtung (3) wird angezeigt.
► Wählen Sie im Feld Status auswählen die Option Aktiviert, um das Einschalten der Innenraumbe-
leuchtung zu aktivieren.
⇨ Die Innenraumbeleuchtung wird eingeschaltet, so lange die Maschine nicht im Produktionsmodus
ist.
- oder -
► Wählen Sie Deaktiviert.
⇨ Die Innenraumbeleuchtung wird nicht eingeschaltet.
► Bestätigen Sie mit Anwenden.
► Sollte die Lichtleiste nicht wie erwartet funktionieren, überprüfen Sie die Steckverbindungen an den
Kabeln und stellen Sie sicher, dass die Verdrahtung in Ordnung ist.
