lane 1 lane 2 49 44 42 41 30 22 31 44 42 24 23 21 43 29 30 41 30 41 26 15 51 45 14 30 14 41 14 46 15 48 15 11 28 15 19 50 15 37 15 20 15 1 47 9 38 17 45 25 39 27 6 16 7 13 5 20 8 34 4 18 18 15 19 35 33 10 2 10 3 32 2 36 …

100%1 / 75
lane 1
lane 2
40
7
19
41
44
40
22
7
7
6
10
18
28
41
27
9
36
25
13
12
46
22
26
30
4
15
2
24
10
9
7
2
44
31
13
16
10
1
46
5
29
14
38
12
43
14
37
42
43
13
37
2
2
3
39
13
32
8
42
35
11
50
45
51
17
34
48
33
11
47
45
17
49

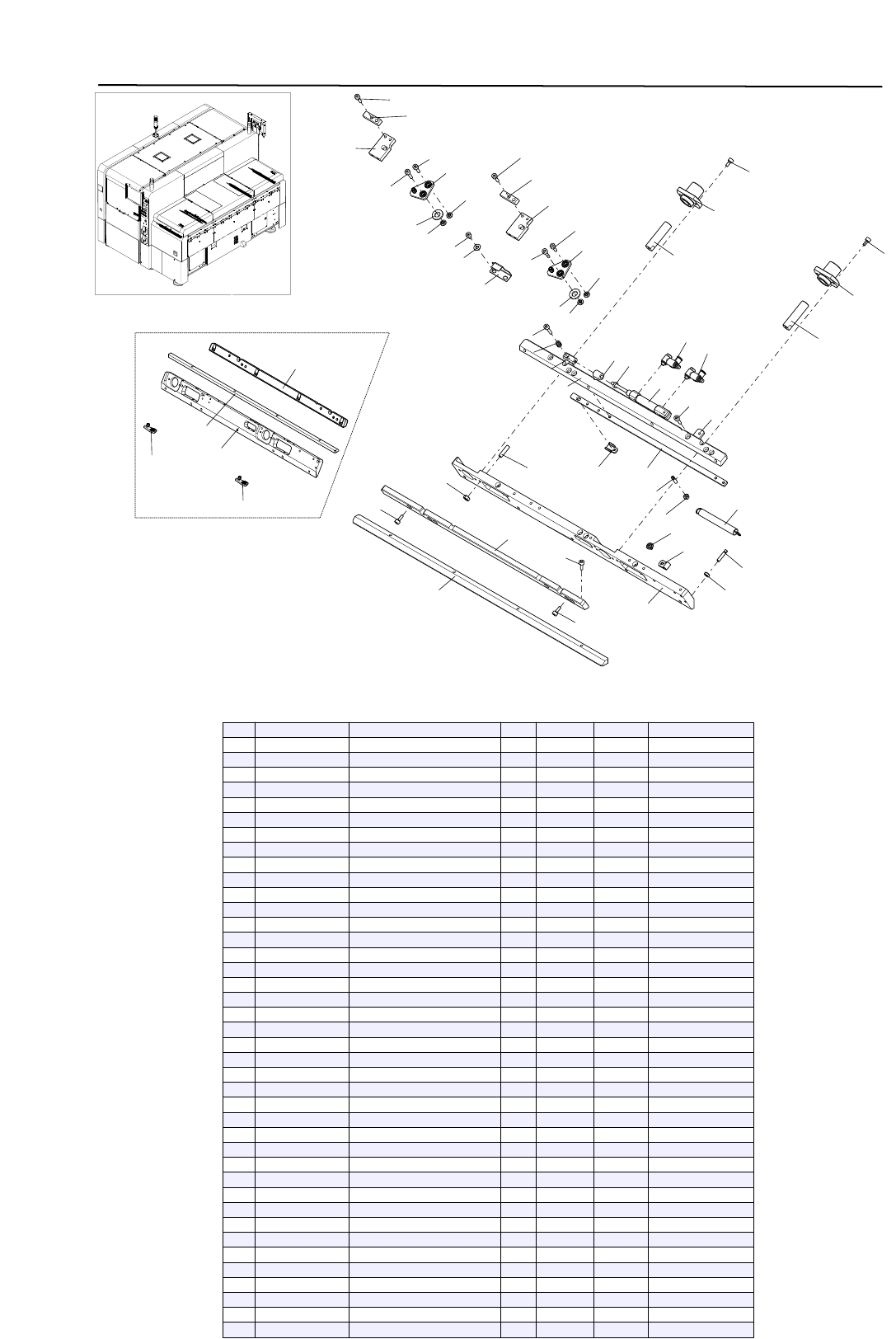

Clamp Unit 3
Conveyor
KKX-1311
8-9
lane 2
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
$NK-3N
NYLON CLIP
2
2
90152-04J06
SCREW SET
4
3
$UT6M
JOINT
1
4
$UYD8-6
JOINT
1
5
90990-11J003
SCREW, PAN HEAD W/W
2
5-1
98902-04006
SCREW BINDING HEAD
2
OK
MK90019-2013/9/27
6
91312-03006
BOLT HEX,SOCKET HEAD
2
7
91312-03008
BOLT HEX,SOCKET HEAD
10
8
91312-04006
BOLT HEX,SOCKET HEAD
4
9
91312-04008
BOLT HEX,SOCKET HEAD
5
10
91312-04010
BOLT HEX,SOCKET HEAD
6
11
91312-04016
BOLT HEX,SOCKET HEAD
16
12
91312-05012
BOLT HEX,SOCKET HEAD
6
13
91312-05016
BOLT HEX,SOCKET HEAD
8
14
KHT-M7635-00
PLATE,NUT
2
15
KHT-M7657-00
BRKT.,AMP
1
16
KKX-M652U-01
SENSOR PCB CHK ASSY
1
17
KKX-M9105-00
GUIDE,WL
2
18
KKX-M9205-00
HOLDER,SHAFT 1R
1
lane 1
19
KKX-M9205-10
HOLDER,SHAFT 1L
1
lane 1
20
KKX-M9206-00
BRKT.,BRAKE R
1
21
KKX-M9206-10
BRKT.,BRAKE L
1
22
KKX-M9207-00
SHAFT,BRAKE
2
23
KKX-M9208-00
HOLDER,SHAFT 2R
1
24
KKX-M9208-10
HOLDER,SHAFT 2L
1
25
KKX-M9209-00
BRAKE,SHAFT GUIDE
2
26
KKX-M920H-00
BRKT.,SHAFT HOLDER
2
27
KKX-M920L-00
BRKT.,CLAMP UNIT 1R
1
lane 1
28
KKX-M920P-00
BRKT.,SENSOR W1
1
29
KKX-M920S-00
DOG,SHAFT BRAKE
2
30
KKX-M920W-00
SPACER,PCB CHECK
1
31
KKX-M9231-01
BRKT.,W CABLE DUCT 1
1
lane 1
32
KKX-M9233-00
DUCT,CABLE
1
33
KKX-M9234-01
TAPE 1,W DUCT
1
34
KKX-M9235-01
TAPE 2,W DUCT
1
35
KKX-M9236-01
TAPE 3,W DUCT
1
36
KKX-M923C-00
BRKT.,TUBE
1
37
KKX-M923G-02
COVER,GUIDE
2
38
KKX-M9247-00
BRKT.,X DUCT COVER
1
39
KKX-M9248-00
COVER,CABLE DUCT X
1
lane 1
40
91312-05020
BOLT HEX,SOCKET HEAD
4
41
91312-05025
BOLT HEX,SOCKET HEAD
2
42
98702-03006
SCREW,FLAT HEAD
4
43
98902-03004
SCREW BINDING HEAD
4
44
91312-04014
BOLT HEX,SOCKET HEAD
8
45
90K81-200004
CAP C4
16
46
$TSH4-M5M
JOINT
2
47
KKX-M9205-50
HOLDER,SHAFT 1R
1
lane 2
48
KKX-M9205-60
HOLDER,SHAFT 1L
1
lane 2
49
KKX-M920L-50
BRKT.,CLAMP UNIT 1R
1
lane 2
50
KKX-M9231-51
BRKT.,W CABLE DUCT 1
1
lane 2
51
KKX-M9248-50
COVER,CABLE DUCT X
1
lane 2
lane 1
lane 2
49
44
42
41
30
31
44
42
23
21
43
29
30
41
30
41
26
15
51
45
14
30
14
41
14
46
15
48
15
11
28
15
19
50
15
37
15
15
1
47
9
38
17
45
39
6
16
7
13
5
8
34
4
18
18
15
19
35
33
10
2
10
3
32
2
36
3
32
12
Clamp Unit 4
Conveyor
KKX-1305
8-10
lane 2
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
$NK-XN
NYLON CLIP
18
2
$SL8-01
JOINT
2
3
$TS8-01
JOINT
2
4
$UC8
JOINT
1
5
$US4
JOINT
1
6
$US6
JOINT
1
7
$UTD8-6
JOINT
1
8
$UY4
JOINT
1
9
90990-11J003
SCREW, PAN HEAD W/W
20
10
91312-04006
BOLT HEX,SOCKET HEAD
4
11
91312-04012
BOLT HEX,SOCKET HEAD
2
12
91312-04040
BOLT HEX,SOCKET HEAD
2
13
91312-05014
BOLT HEX,SOCKET HEAD
4
14
91312-05016
BOLT HEX,SOCKET HEAD
16
15
91312-05020
BOLT HEX,SOCKET HEAD
18
16
91312-05050
BOLT HEX,SOCKET HEAD
3
17
91312-05055
BOLT HEX,SOCKET HEAD
2
18
KGJ-M9140-01
AIR FILTER
2
19
KHN-M22AD-00
GREASE NIPPLE
5
20
KHY-M266D-00
JOINT
5
21
KKX-M3106-00
HOLDER,Y NUT
1
22
KKX-M652E-00
SENSOR XORG ASSY
1
23
KKX-M652F-00
SENSOR X OT ASSY
1
24
KKX-M652G-00
SENSOR XMZ SAFE ASSY
1
25
KKX-M653C-00
SENSOR PCBVAC ASSY
1
26
KKX-M9201-00
PLATE,CLAMP UNIT 1
1
lane 1
27
KKX-M9202-00
PLATE,CLAMP UNIT 2R
1
lane 1
28
KKX-M9202-10
PLATE,CLAMP UNIT 2L
1
lane 1
29
KKX-M920E-00
PLATE,RIB
1
30
KKX-M920F-00
PLATE,X GUIDE SPACER
4
31
KKX-M9228-00
BRKT.,X AXIS SENSOR
1
lane 1
32
KKX-M922A-00
EJECTOR
2
33
KKX-M922D-00
BRKT.,FILTER
1
34
KKX-M9244-00
BRKT.,X CABLE DUCT
1
lane 1
35
KKX-M9245-00
BRKT.,EJECTOR
1
36
KKX-M9246-00
PLATE,SPACER
1
37
KKX-M924A-00
PLATE,RIB 1
1
lane 1
38
KKX-M924B-00
PLATE,RIB 2
1
39
KKX-M924C-00
PLATE,RIB 3
1
41
92012-05008
BOLT BUTTON HEAD
8
42
92902-03600
WASHER,PLAIN
2
43
97602-03306
SCREW PAN HEAD W/WASHER
2
44
98902-03010
SCREW BINDING HEAD
2
45
99480-05012
PIN,PARALLEL
7
46
KKX-M9201-50
PLATE,CLAMP UNIT 1
1
lane 2
47
KKX-M9202-50
PLATE,CLAMP UNIT 2R
1
lane 2
48
KKX-M9202-60
PLATE,CLAMP UNIT 2L
1
lane 2
49
KKX-M9228-50
BRKT.,X AXIS SENSOR
1
lane 2
50
KKX-M9244-50
BRKT.,X CABLE DUCT
1
lane 2
51
KKX-M924A-50
PLATE,RIB 1
1
lane 2
14
8
6
21
35
35
8
6
19
7
22
4
20
10
9
15
30
34
30
28
18
2
16
30
17
2
7
33
7
32
1
29
3
5
12
12
13
11
26
27
12
12
13
24
11
26
7
24
26
37
38
36
31
31
Flap
Conveyor
KKX-1305
8-11
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
$NK-3N
NYLON CLIP
4
2
$SSF4-M5-A-P
JOINT
2
3
90990-11J003
SCREW, PAN HEAD W/W
4
4
90990-28J061
WASHER,PLAIN
1
5
91312-04006
BOLT HEX,SOCKET HEAD
2
6
91312-04008
BOLT HEX,SOCKET HEAD
4
7
91312-04010
BOLT HEX,SOCKET HEAD
11
8
KGY-M2621-00
SLIDE BUSH
2
9
KHW-M916G-00
COLLAR, JOINT
1
10
KHW-M916H-00
JOINT, CYL.
1
11
KHW-M9264-B0
LINK B ASSY.
2
Rear side
12
KHW-M9265-00
SPACER
4
13
KHW-M926A-00
COLLAR
2
14
KHW-M926E-00
NUT
1
15
KHY-M926M-00
STOPPER, CYLINDER
1
16
KKX-M925E-00
POST
1
17
KKX-M9166-00
POST
1
18
KKX-M9251-00
PLATE,FLAP 1
1
Rear side
19
KKX-M9252-00
PLATE,FLAP 2
1
Rear side
20
KKX-M9253-00
PLATE,FLAP 3
1
Rear side
20-1
KKX-M9253-01
PLATE,FLAP 3
1
Rear side
OK
MJ40108-2012/4/19
21
KKX-M9254-00
SHAFT
2
22
KKX-M9255-00
PLATE 2,LINK
1
23
KKX-M9256-00
PLATE 2,LINK
2
24
KKX-M9257-00
STOPPER,FLAP
2
25
KKX-M9258-00
CYLINDER
1
26
91312-04012
BOLT HEX,SOCKET HEAD
7
27
91312-04014
BOLT HEX,SOCKET HEAD
2
28
91312-04016
BOLT HEX,SOCKET HEAD
1
29
92902-04200
WASHER,PLAIN
2
30
95302-04600
NUT HEXAGON
3
31
KHW-M9264-A0
LINK A ASSY.
2
Front side
32
KKX-M9259-00
STAY,CYLINDER
1
33
KKX-M925A-00
DOG,FLAP
1
34
KKX-M925C-00
SPRING
1
35
KKX-M925D-00
SCREW,ADJUST
2
36
KKX-M9251-10
PLATE,FLAP 1
1
Front side
37
KKX-M9252-10
PLATE,FLAP 2
1
Front side
38
KKX-M9253-10
PLATE,FLAP 3
1
Front side
38-1
KKX-M9253-11
PLATE,FLAP 3
1
Front side
OK
MJ40108-2012/4/19
