GD450 说明书(中英文版） - 第32页
- 3 2 - Pix 3-8 图 3-9(Mark 点匹配界面 )
- 31 -
Pix 3-7(input PCB size data, other parameters are default and these defaults can be revised according to the production technology.)
图 3-8
- 32 -
Pix 3-8

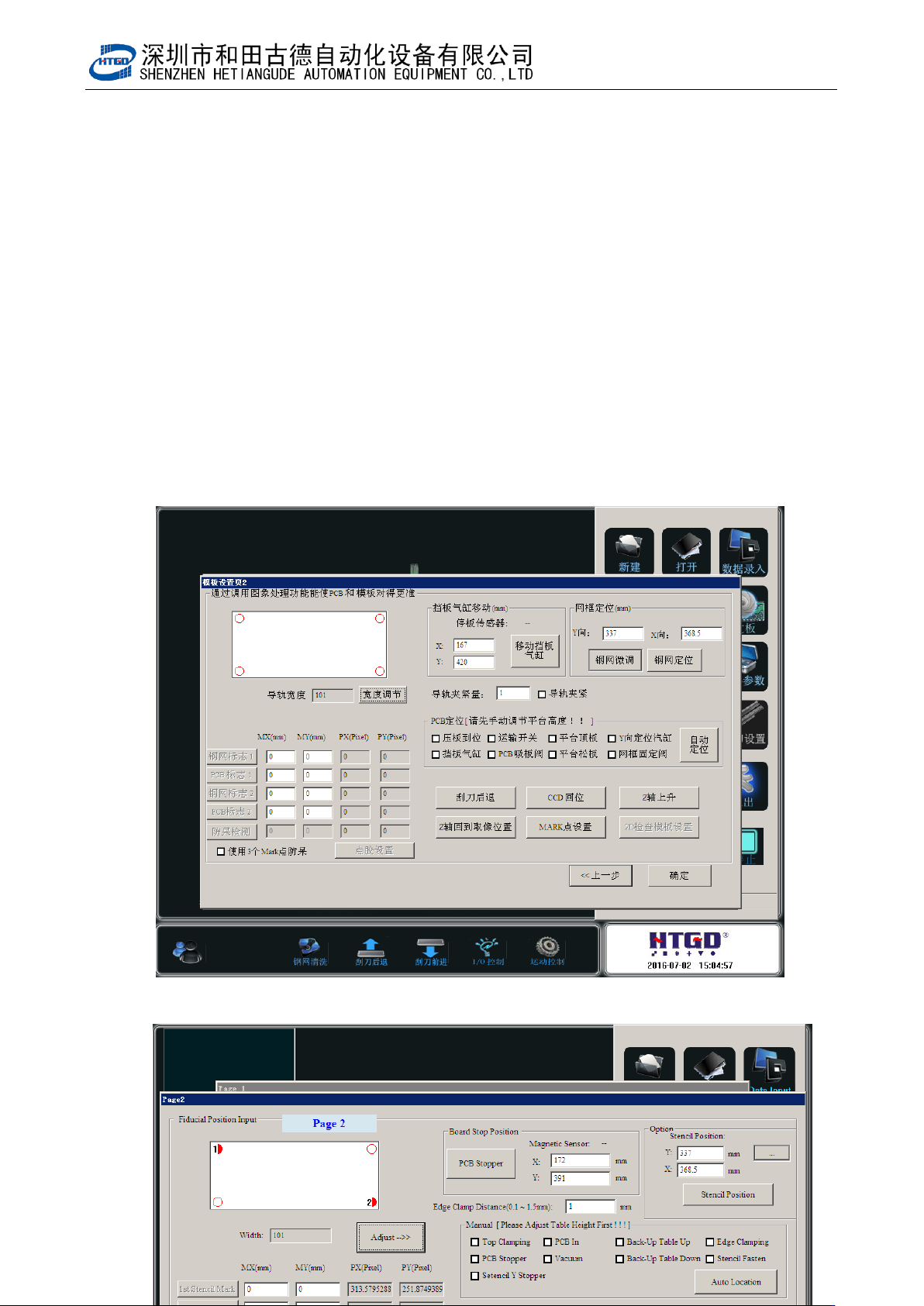

图 3-9(Mark 点匹配界面)
- 33 -
Pix 3-9(Mark point matching interface)
注：Notice:
A．[钢网标志 1]：点击匹配钢网标志 1；
(stencil mark 1): Click it to match stencil mark 1.
B．[PCB 标志 1]：点击匹配 PCB 标志 1；
(PCB mark 1): Click it to match PCB mark 1
C．[钢网标志 2]：点击匹配钢网标志 2；
(stencil mark 2): Click it to match stencil mark 2.
D．[PCB 标志 2]：点击匹配 PCB 标志 2；
(PCB mark 2): Click it to match PCB mark 2
E．[宽度调节]：对进行运输导轨宽度调节；
(width adjustment): To adjust the width of transmission rail.
F．[移动挡板气缸]：将 CCD 移动到设置的坐标上去；
(remove damper cylinder): Remove CCD to the setup position
G．[网框固定阀]：自动定位钢网的时候，点击该按钮机器会松开钢网支撑架，用手将钢网
架移到指定位置，并夹紧；
(frame fixed valve):Clicking this button when do the stencil’s automatic positioning,
the equipment will loose the support frame and remove the stencil supporting frame
to the designated spot and fix it by hand.
H．[钢网定位]：自动定位钢网的时候，钢网自动气缸会随刮刀横梁移动到指定的位置，并
伸出气缸杆，将钢网插到气缸杆位置后点击[确定]，系统重新将钢网锁紧；
(stencil positioning): When do the stencil’ automatic positioning, the stencil automatic
