- 56 - Pix 4-2(stencil cleaning) 3 ． ：刮刀后退。点击刮刀向后移动到印刷起点； : Scraper moves back. Click this b utton and scrape r will remove to the printing origin. 4 ． ：刮刀前进。点击刮刀向前移动到印刷终点； : Scraper moves f orward. Click this button and…
- 55 -

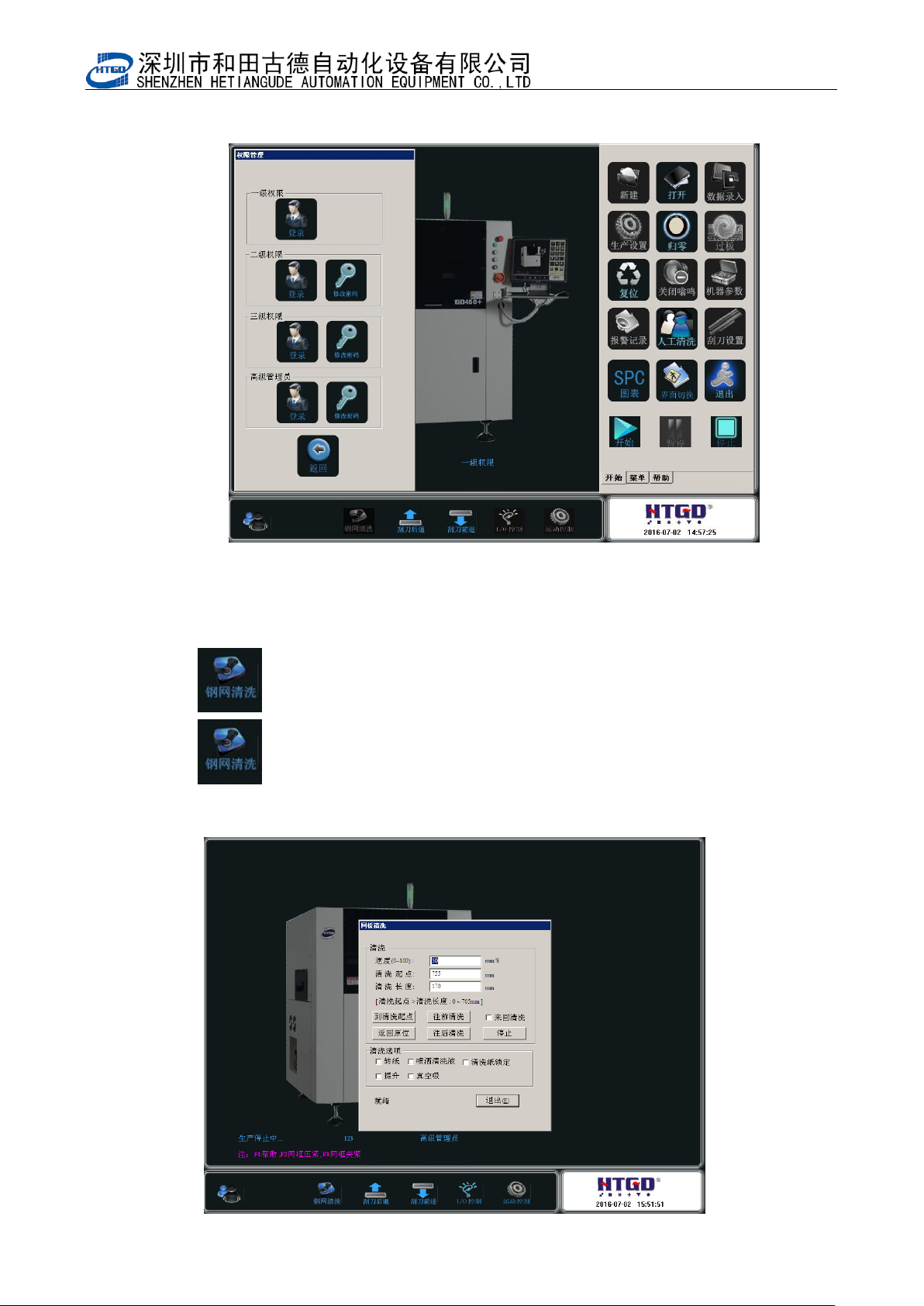

图 4-1（用户设置界面）
Pix 4-1 (user setting interface)
2． ：钢网清洗。当机器自动清洗不能满足工艺要求的情况下，点击该
按钮可对钢网进行人工清洗。洗完后点退出回到机器主界面；
: Stencil cleaning. Click this button to do manual cleaning of the
stencil when the automatic cleaning can not meet the
technology requirement.

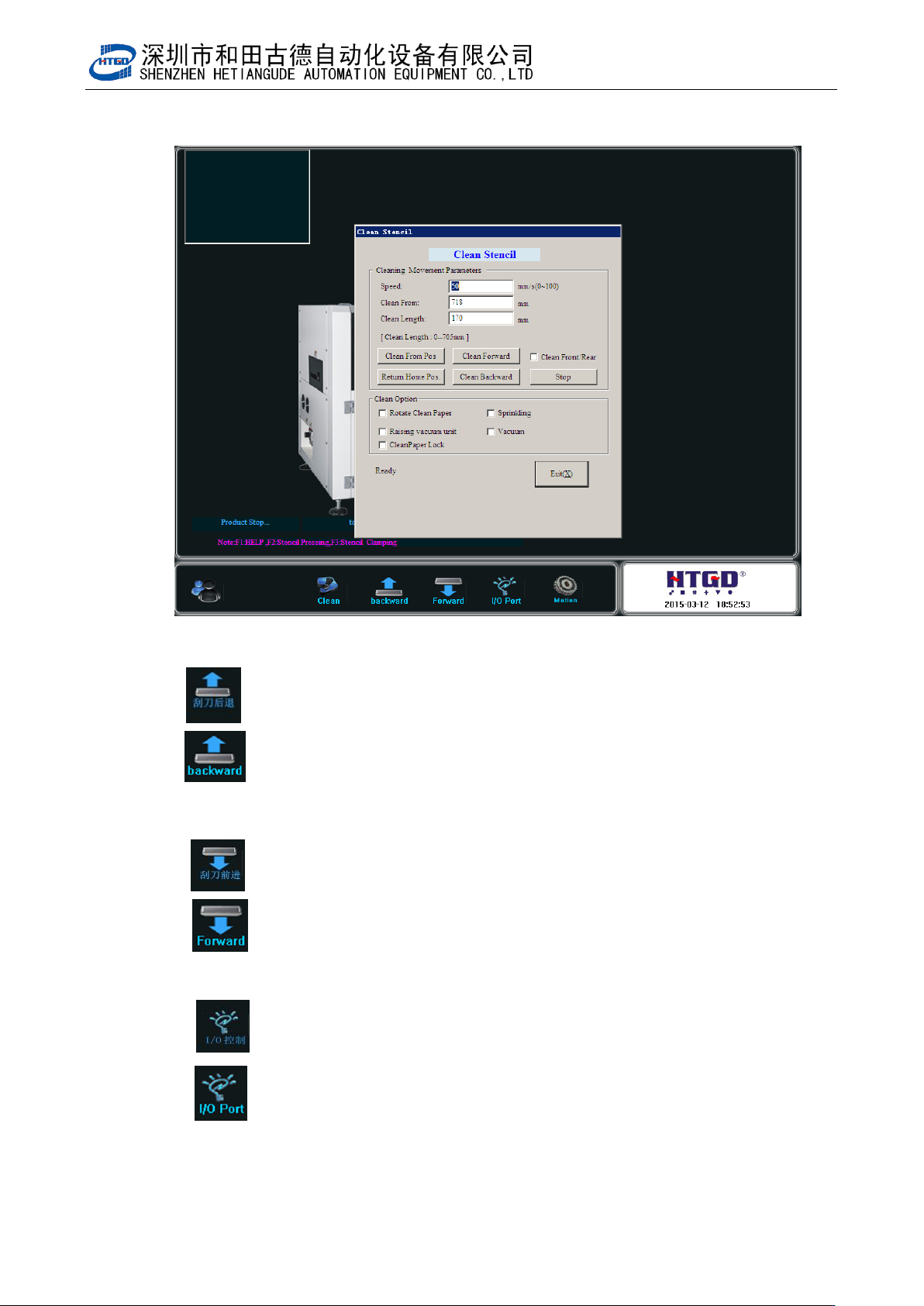

图 4-2（钢网清洗）
- 56 -
Pix 4-2(stencil cleaning)
3． ：刮刀后退。点击刮刀向后移动到印刷起点；
: Scraper moves back. Click this button and scraper will remove to
the printing origin.
4． ：刮刀前进。点击刮刀向前移动到印刷终点；
: Scraper moves forward. Click this button and scraper will remove to
the printing end point.
5． ：I/O 控制。点击该按钮出现图 4-3 界面，该功能主要用在检
测机器的 I/O 是否正常上；
: I/O control. Clicking this button will display the interface on
pix 4-3. This function is used to test whether the I/O of the
printer is normal.
- 57 -

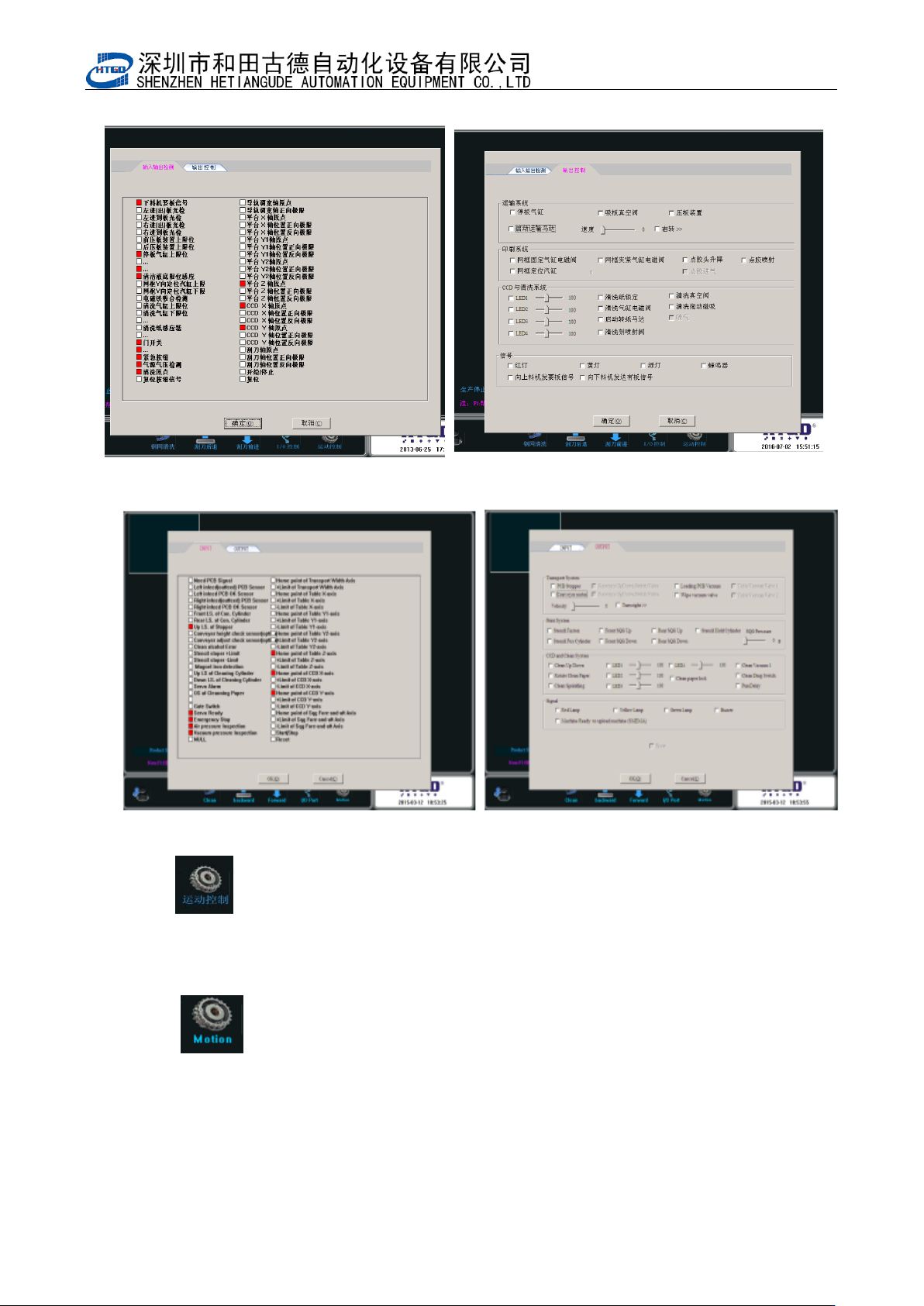

图 4-3（I/O 检测）
Pix 4-3(I/O test)
6． ：运动控制。该功能主要用在调试机器或检查机器故障上。点
击该按钮后出现图 4-4 界面。在该界面上对应空白的格子里填
上数据，点击右边的[I]按钮，对应的轴会移动到所设置的数据
处。
: Movement control. This function is used to check or
resolve the faults of the printer. Clicking this button will
display the interface of pix 4-4. Input the data in the
corresponding blank in the interface and click the “I” button
and the corresponding axis will remove to the setup
