3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.3 Méretek és tömeg Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
104
3.3.2 Méretek
3.3.2.1 Az SX4 automata méretei
3

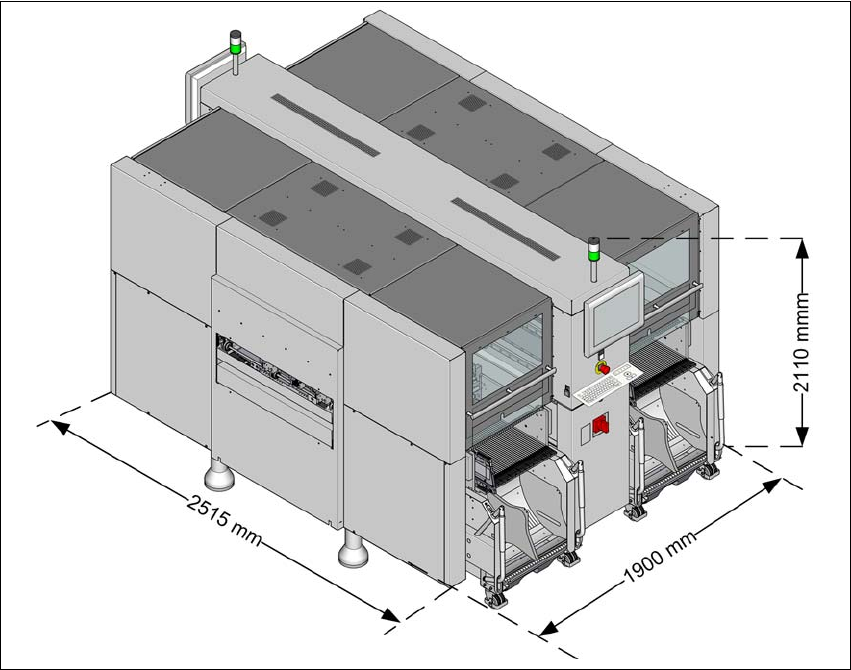

Ábra 3.3 - 1 Az SX4 automata méretei
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.3 Méretek és tömeg
105
3.3.2.2 A DX4 automata méretei
3

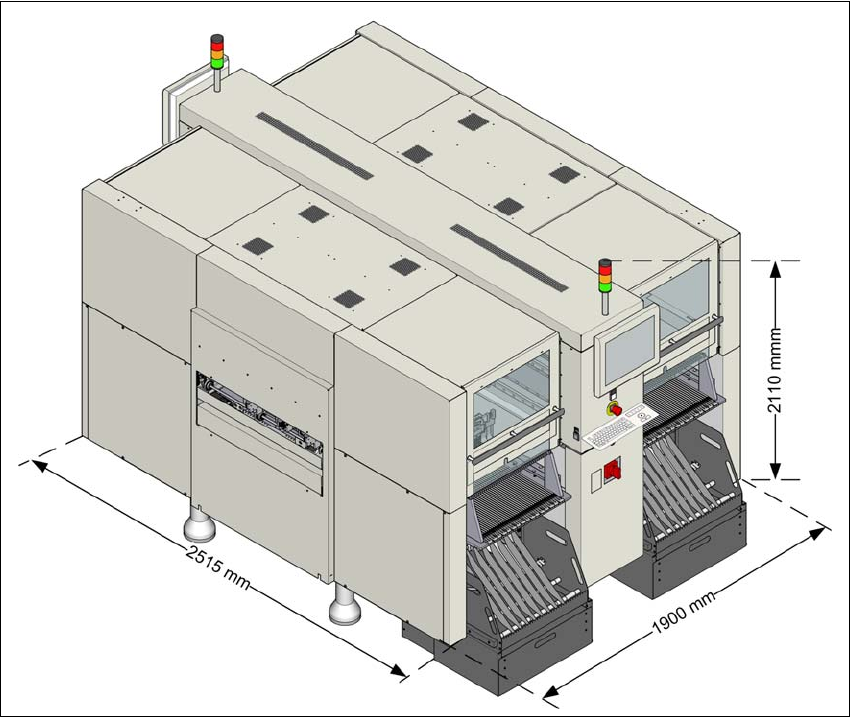

Ábra 3.3 - 2 A DX4 automata méretei
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.3 Méretek és tömeg Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
106
3.3.3 A felhajtott védőburkolat magassága
3

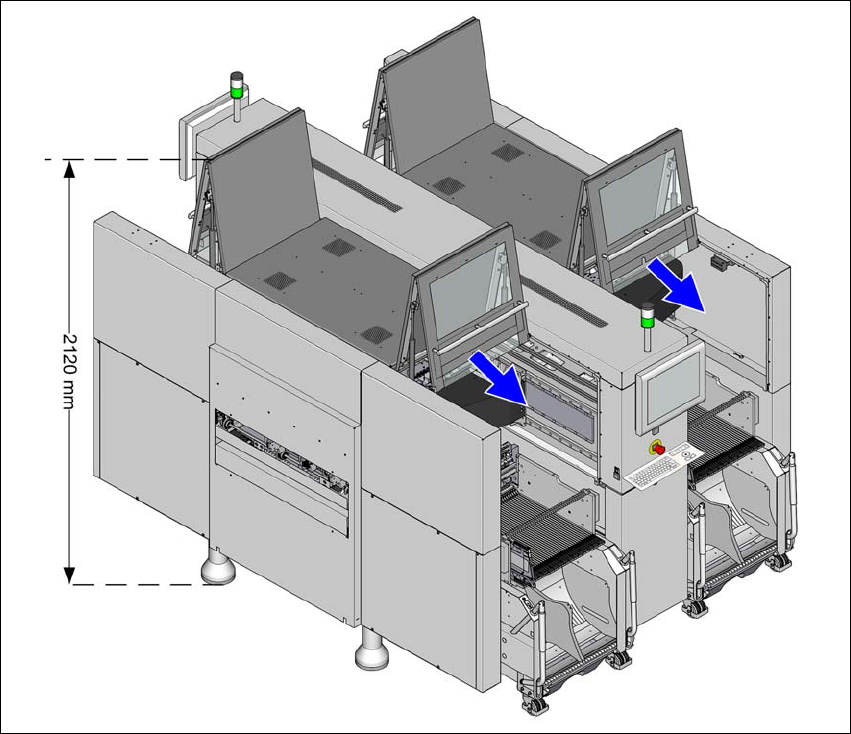

Ábra 3.3 - 3 A felhajtott védőfedél magassága - méretek milliméterben (példa: SX4)
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 120 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 150 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 170 mm ± 15 mm
