Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.6 Portálrendszer
129
3.6 Portálrendszer
3.6.1 A portálok elhelyezkedése
3

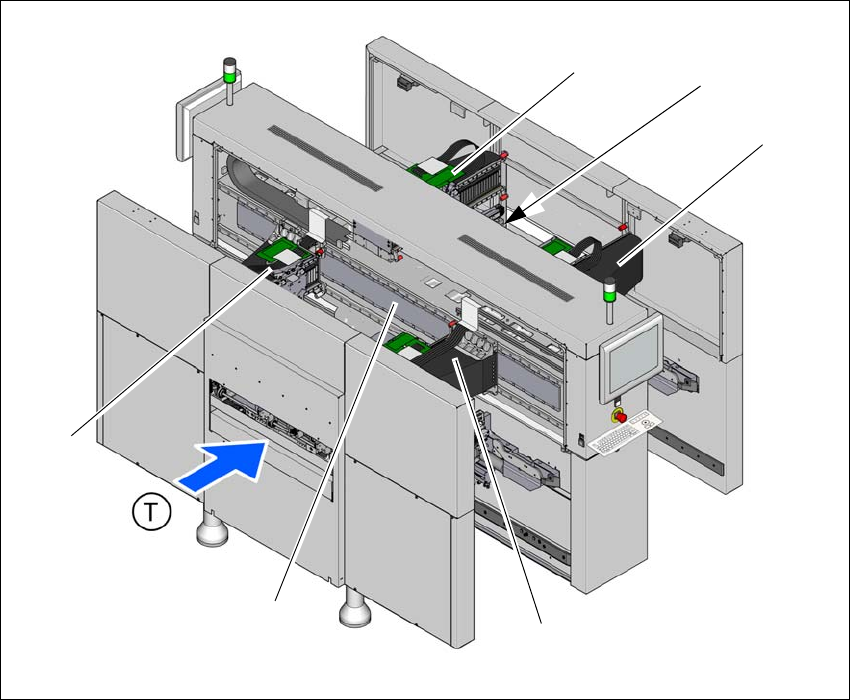

Ábra 3.6 - 1 A portálok elhelyezkedése (példa SX4)
(1) Y-tengely, 1. portál és 4. portál
(2) X-tengely, 1. portál
(3) X-tengely, 2. portál
(4) Y-tengely, 3. portál és 4. portál (takarásban)
(5) X-tengely, 3. portál
(6) X-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(3)
(6)
(4)
(2)
(5)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.6 Portálrendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
130
3.6.2 Az X-tengely felépítése
3
Ábra 3.6 - 2 Az X-tengely felépítése - fejtartó nézet
(1) Fejtartó X-lineáris-motorral (primer rész)
(2) Y-lineáris motor fix csapággyal (primer rész)
(3) Vezetőrendszer permanens mágnessel (az X-lineáris motor szekunder része)
(4) Végütköző (négy darab)
(5) Fejpanel tartó
(6) portálkirakó
(7) Hosszmérőrendszer
A portálkirakó szénszálas kompozit anyagból készült. Ez a technológia rendkívül csekély súly
mellett extrém merevséget biztosít az alkatrésznek.
Az X tengelyt egy lineáris motor hajtja. A hajtás szekunder része egy permanens mágnesből áll,
amit a portálkirakóra szerelnek, a primer rész a fejtartóra van csavarozva. A fejtartót úgy szer-
kesztették meg, hogy minden beültetőfej-típus felerősíthető rá - ez a SIPLACE automatákkal járó
nagyfokú rugalmasság jele.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.6 Portálrendszer
131
3.6.3 Az Y-tengely felépítése
3
Ábra 3.6 - 3 Az Y-tengely felépítése (példa SX4)
Az Y-tengely lényegében a következő fő alkatrészekből áll:
(1) Y-lineáris motorok (primer rész) az X-tengelyen fix- és laza csapággyel szerelve
(2) Permanens mágnes (az Y-lineáris motor szekunder része)
(3) Lineáris útmérő rendszer
(4) Vezetőrendszer
(1)
(4)
(2)
(3)
(4)
