Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.6 Portálrendszer
131
3.6.3 Az Y-tengely felépítése
3
Ábra 3.6 - 3 Az Y-tengely felépítése (példa SX4)
Az Y-tengely lényegében a következő fő alkatrészekből áll:
(1) Y-lineáris motorok (primer rész) az X-tengelyen fix- és laza csapággyel szerelve
(2) Permanens mágnes (az Y-lineáris motor szekunder része)
(3) Lineáris útmérő rendszer
(4) Vezetőrendszer
(1)
(4)
(2)
(3)
(4)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.7 NYÁK szállítórendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
132
3.7 NYÁK szállítórendszer
3.7.1 Leírás
A NYÁK-szállítószalagok öttagú szállítószalagok, melyek bevezető szállítószalagból, feldolgozó
szállítószalagból 1, közbenső szállítószalagból, 2. feldolgozó szállítószalagból és kivezető szállí-
tószalagból állnak. A bevezető szállítószalag, a közbenső szállítószalag és a kivezető szállítósza-
lag a pufferzónaként működnek a NYÁK-ok számára, ha nincs szükség várakozási időre.
A szállító szalagokat egyenáramú motorok hajtják meg. Ultrahangos érzékelők felügyelik és ve-
zérlik a nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőterü-
letet, és áthaladt az ultrahangos érzékelőn, akkor lefékeződik. A nyomtatott áramköri lapokat egy
stopper pozícionálja. Amint a nyomtatott áramköri lap elérte az előírt pozíciót, a szállítószalag
megáll és a nyomtatott áramköri lap az alsó oldala felöl befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálha-
tó a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság követ-
keztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a hajtómotort, amíg a kívánt szélességet el nem éri. A szélességbeállítás
tehát független a többi gépkomponenstől.
A szállítási magasság az automatákon úgy választható ki, hogy azok 900, 930, vagy 950 mm
szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti kommunikáció a SMEMA-porton
vagy az opcionális a Siemens-interfészen keresztül történik.
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.7 NYÁK szállítórendszer
133
3.7.2 Az egyszeres NYÁK-szállítószalag felépítése
Egyszeres szállításhoz a jobb vagy a bal fix szállítóoldal váltasztható. A fix szállítószalag-oldal
váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftverrel lehet-
séges.
3

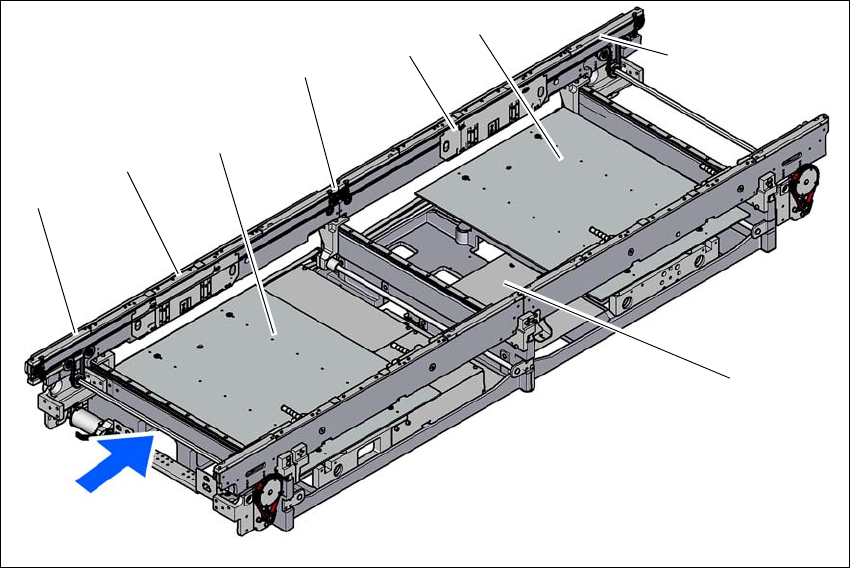

Ábra 3.7 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Kimeneti szállító
(8) Szállítóvezérlés (a burkolat alatt)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
