3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.8 Szemlerendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
144
3.8.3 AR-Kamera stacionárius P&P, 33, 55 x 45 típusok, digitális
Cikksz.00519902-xx felállított kamera, típus: 33
3.8.3.1 Felépítés
3

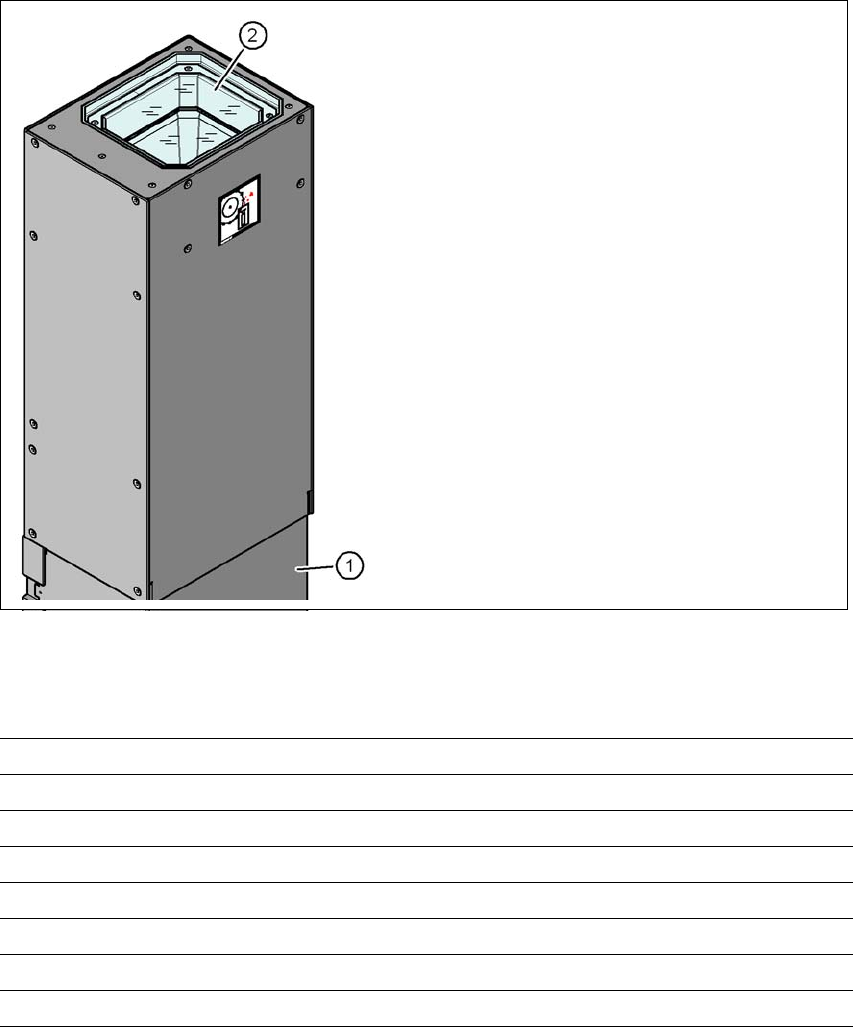

Ábra 3.8 - 2 Az AR-kamera, stacioner P&P, típus: 33, 55 x 45, digitális felépítése
3.8.3.2 Műszaki adatok
3
(1) Kameraház integrált kamerával és ka-
meraerősítővel
(2) Üveglap - alatta megvilágítás- és op-
tika-szintek
AR-méretek 0,5 mm x 0,5 mm - 55 mm x 45 mm
AR-spektrum 0402, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,35 mm
Min. gömb-átmérő 0,2 mm
Látómező 65 mm x 50 mm
Megvilágítás módja Felülvilágítás (hat szabadon programozható szint)
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.8 Szemlerendszer
145
3.8.4 NYÁK-kamera, 34 típus, digitális
3.8.4.1 Felépítés
3

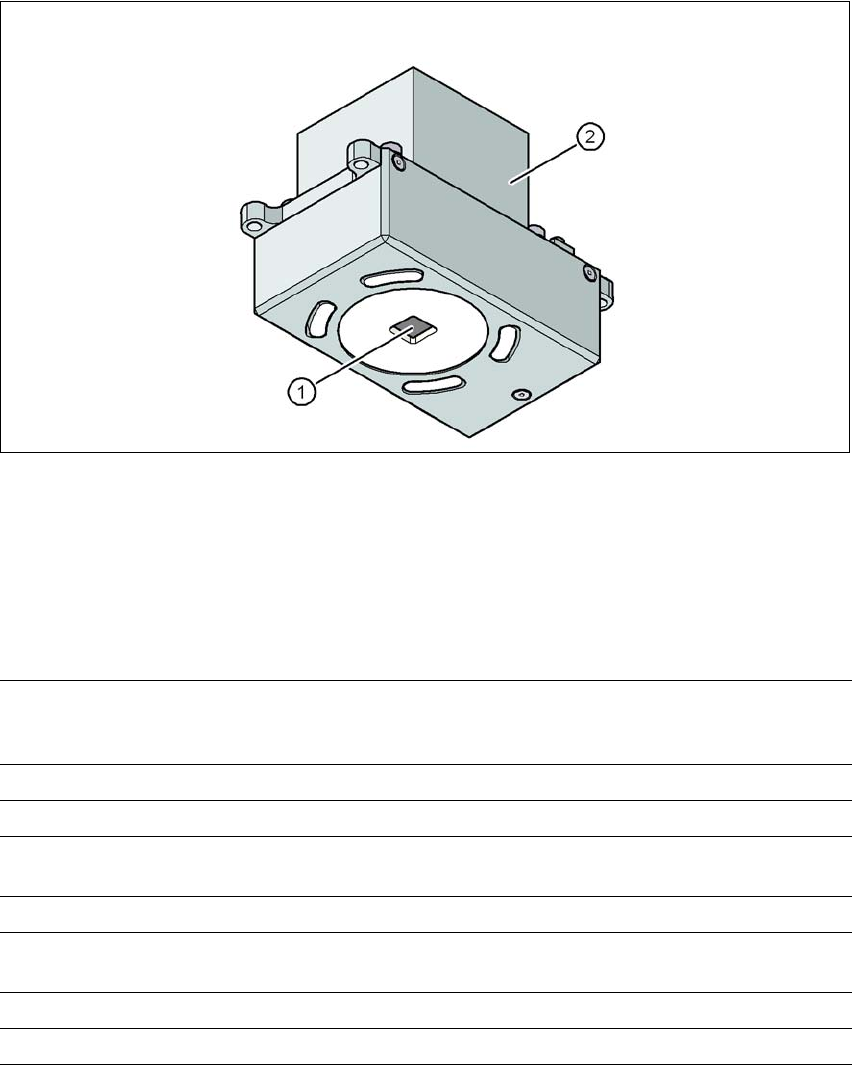

Ábra 3.8 - 3 NYÁK-kamera, 34 típus, digitális
(1) NYÁK-kameraoptika és megvilágítás
(2) Kameraerősítő
3.8.4.2 Műszaki adatok
3
NYÁK-illesztési jelek Legfeljebb 3 (egyes kapcsolás és többszörös hasznosítás),
legfeljebb 6 „Hosszú NYÁK” opciónál (az opcionális jeleket az
optimalizálás adja ki).
Helyi illesztőjelek NYÁK-onként legfeljebb 2 (különböző típusúak lehetnek)
Könyvtármemóriar Egyes kapcsolásonként legfeljebb 255 illesztőjel-típus
Képfeldolgozás Éldetektálási módszer (Singular Feature (egyedi jellemző)) szür-
keárnyalat-értékek alapján
Megvilágítás módja Felülvilágítás (3 szabadon programozható szint)
Felismerési idő
jelenként/hibás jelenként
20 ms - 200 ms
Látómező 5,78 mm x 5,78 mm
Fókuszszint távolság 28 mm
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.8 Szemlerendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
146
3.8.4.3 Illesztőjelölés-kritériumok
3
3.8.4.4 Tintapont-kritériumok
3
2 jel kiértékelése
3 jel kiértékelése
X- / Y-pozíció, elfordulási szög közepes NYÁK-késleltetés
ezen felül: nyírás, külön eltolás X- és Y-irányban
Jelformák Szintetikus jelek: kör, kereszt, négyzet, téglalap, rombusz, kör
alakú, négyzetes és derékszögű kontúrok, kettős kereszt
Minta: tetszés szerinti
Jelfelület
Réz
Ón
Oxidáció és forrasztás elleni takaró lakk nélkül
Görbület a szerkezeti szélesség 1/10-e, a környezethez képest
mindig jó kontraszt
Szintetikus jelek méretei
Kör és téglalap min. X/ Y-mérete:
Körgyűrű és négyszögű keret min. X/ Y-mérete:
Kereszt min. X/ Y-mérete:
Kettős kereszt min. X/ Y-mérete:
Rombusz min. X/ Y-mérete:
Körgyűrű és négyszögű keret min. keretszélessége:
Kereszt, kettőskereszt min. ág- / távolságmérete:
Valamennyi jelforma min. X/ Y-mérete:
Kereszt, kettőskereszt max. ágszélessége:
Általános min. tűrések:
Általános max. tűrések:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
Névleges méret 2%-a
Névleges méret 20%-a
Minták méretei
Min. méret
Max. méret
0,5 mm
3 mm
Jelkörnyezet A jel környezetében nincs szükség szabad térre, ha a kereső-
mezőben nem található hasonló jelstruktúra.
Módszerek - Szintetikus jelfelismerő eljárás
- Közepes szürkeárnyalat-érték
- Hisztogram-módszer
- Template Matching (mintaillesztés)
Jelformák ill. struktúrák mérete
Szintetikus jelek
Más eljárások
A szintetikus jelek méreteit lásd 3.8.4.3
Illesztőjelölés-kritériu-
mok fejezet, 146. oldal.
Min. 0,3 mm
Max. 5 mm
Fedőanyag Jól fedő
Felismerési idő A módszertől függően 20 ms - 0,2 s
