1 Bevezetés
Az üzemeltetési útmutató a SIPLACE
®
SX4 és DX4 beültető automaták kezelését és beállítását
ismertető kézikönyv. Az eredeti üzemeltetési utasításról van szó.
UTALÁS: 1
– Az SX4 és DX4 beültető automaták alapvetően azonos felépítésűek, a különbségekre külön
utalás történik.
– A mindenkori konfigurációs lehetőségekre és opciókra vonatkozóan, kérjük nézze meg a
SIPLACE SX4 vagy SIPLACE DX4 automaták mindenkori specifikációját.
– A jelen üzemeltetési útmutatóban található ábrák alapvetően a SIPLACE SX4-et mutatják.
Ezek az ábrák alapvetően a SIPLACE DX4-re vonatkozóan is érvényesek. Eltérések esetén
megfelelő ábra mutatja a DX4-et.
1
Az egyes fejezetek fejléceiben találhat adatokat arról, hogy mikori a kiadás, és hogy melyik soft-
ware-verziótól érvényes ez az útmutató.
1 Bevezetés Üzemeltetési útmutató SIPLACE SX4/DX4
1.1 SIPLACE SX4 Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
16
1.1 SIPLACE SX4
1

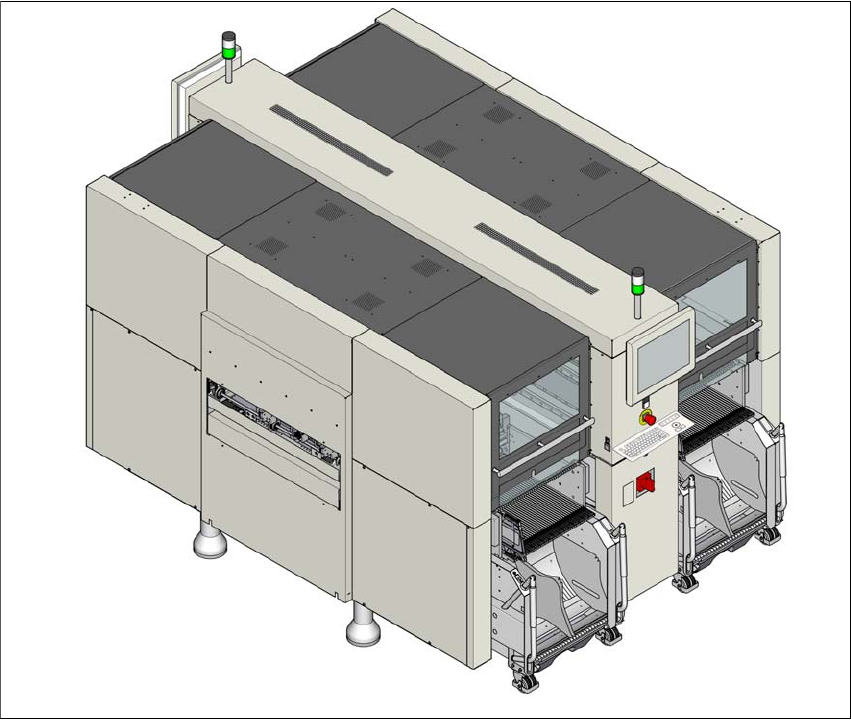

Ábra 1.1 - 1 SIPLACE SX4 beültető automata
A SIPLACE SX4 beültető automatát a következők jellemzik:
– rendkívüli precizitás,
– nagyfokú konfigurálási rugalmasság,
– a fej és portál moduláris szerkezete,
– High-End technológiás beültetési teljesítmény és
– széleskörű alkatrész spektrum, 01005-alkatrész max.
110 mm x 10 mm méretben.
Üzemeltetési útmutató SIPLACE SX4/DX4 1 Bevezetés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 1.1 SIPLACE SX4
17
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE SX4 beültető automata négy portállal rendelkezik. A SIPLACE által kifejlesztett mo-
duláris fejkialakításnak köszönhetően a beültető fejek rövid idő alatt, problémamentesen cserél-
hetők. A beültető fejek konfigurációjának áttekintése a 1.1.1
fejezetben a 17 oldalon olvashatók.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 60 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
1.1.1 A beültető fej konfiguráció áttekintése
1
CPP_H = Multistar CPP magas szerelési pozícióban
1. beültetőterület 2. beültetőterület
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP / CPP
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP / CPP CPP / CPP
CPP / CPP CPP_H/TH
CPP / CPP TH / TH
