4 Felállítás és üzembe helyezés Üze meltetési útmutató SIPLACE SX4/DX4 4.2 A felállítási hely infrastruktúrája Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 204 4.2.3.6 A T1 háromfázisú váltóáramú tra nszformátor pri…
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.2 A felállítási hely infrastruktúrája
203
4.2.3.5 Hálózati ellátó kábel csatlakoztatása
4

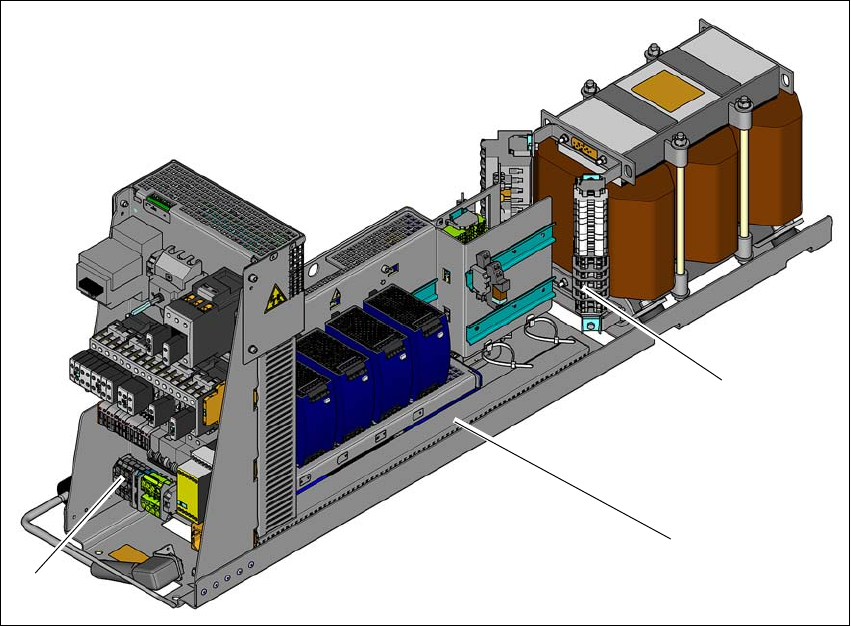

Ábra 4.2 - 5 Kapocsmező a hálózati csatlakozókábel csatlakoztatására
(1) Kapocsmező (a váltóáramú transzformátor primer kapcsai)
(2) Áramellátó egység
(3) Hálózati bekötőkapcsok
Minden érvégre szorítson rá egy érvéghüvelyt.
Vezesse oda a hálózati ellátókábelt a hálózati bekötőkapcsokhoz (3. poz.).
Kösse be a kábelt a hálózati bekötőkapcsokba (3. poz.).
(L1): fázis 4
(L2): fázis 4
(L3): fázis 4
(N): nulla-vezeték 4
(PE): védővezeték PE 4
Gondoskodjon megfelelően nagy görbületi sugárról. Az ereket megtörni tilos.
Rögzítse a hálózati ellátókábelt a kábelkötegelők segítségével.
(1)
(2)
(3)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX4/DX4
4.2 A felállítási hely infrastruktúrája Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
204
4.2.3.6 A T1 háromfázisú váltóáramú transzformátor primer oldalán lévő csatlakozások
ellenőrzése
A háromfázisú váltóáramú transzformátor primer oldalát az adott tápfeszültséghez kell konfigurál-
ni.
Ezért ellenőrizze a kapocslécen (1. poz.), hogy a háromfázisú transzformátor primer oldalán
helyesen van-e bekötve az adott tápfeszültség.
4

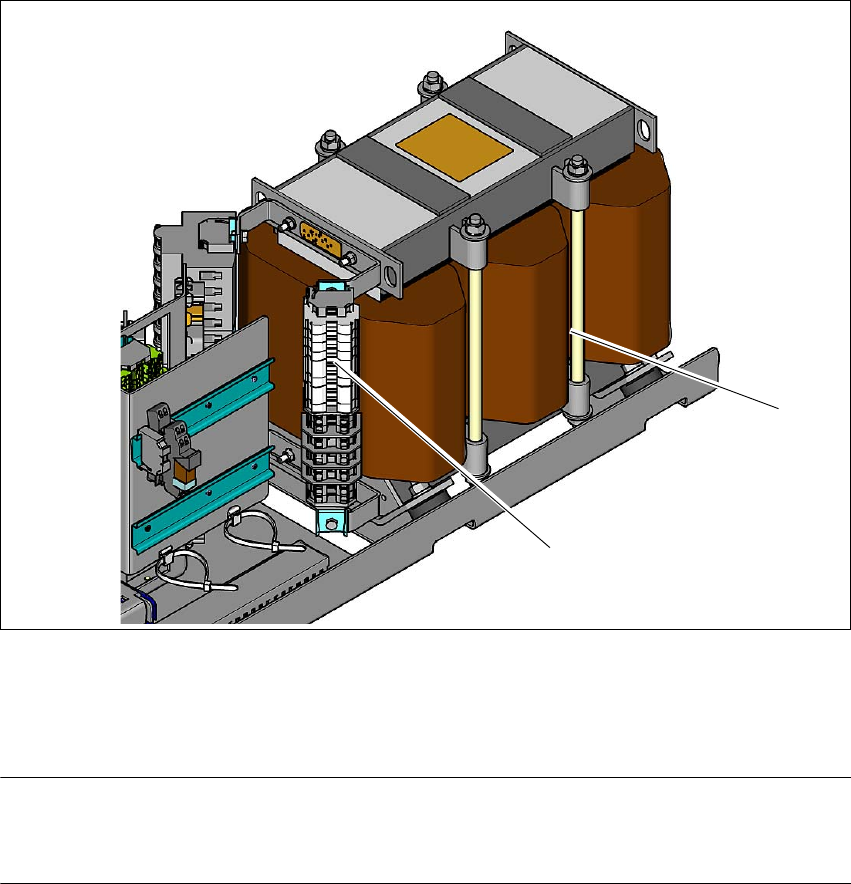

Ábra 4.2 - 6 A T1 háromfázisú váltóáramú transzformátor primer oldalának kapocsmezője
(1) Kapocsmező a háromfázisú váltóáramú transzformátor primer csatlakozásaival
(2) Háromfázisú váltóáramú transzformátor
UTALÁS 4
A Japán-észak elektromos hálózatot (3 x 200 V~) és az USA elektromos hálózatot
(3 x 208 V~) a 3 x 204 V~-os kapcsokra kell rákötni.
Az alábbi áttekintő táblázat a háromfázisú váltóáramú transzformátor primer feszültségeinek csat-
lakozási lehetőségeit mutatja.
(1)
(2)
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.2 A felállítási hely infrastruktúrája
205
4
Kapocsmező Feszültség
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
