4.3.3.2 A jelzőlámpák felszerelése
Dugja be a jelzőlámpát a tartóba annyira, hogy a jelzőlámpa csöve elegendő távolságra be-
lógjon a tartóba.
Dugja be a jelzőlámpák kábelét a dugóba. A kábel a dugóval együtt a csőben található.
Húzza meg a tartón lévő két csavart úgy, hogy azok a jelzőlámpát beszorítsák.
4.3.3.3 A kezelőkonzol szerelése
Rögzítse a kezelőkonzolt a 4 rögzítőcsavarral a monitortartóra és csatlakoztassa a kábeleket.
Ellenőrizze a kábelcsatlakozásokat.
4.3.3.4 A monitorok szerelése
Rögzítse a monitort a 4 rögzítőcsavarral a monitortartóra és csatlakoztassa a kábeleket.
Ellenőrizze a kábelcsatlakozásokat.
4.3.4 Az automata nyomtatott áramköri lap-szállítási magassága
Az automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
900 mm ± 15 mm 4
930 mm ± 15 mm (standard magasság) 4
950 mm ± 15 mm (SMEMA-magasság) 4
UTALÁS 4
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szállító sza-
lag felső széle és a gép lábának alsó széle közötti távolságot.
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.3 Az automata felállítása
211
4.3.5 Szerszámok és segédeszközök
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
– 36-os villáskulcs, cikkszám 00096286-01
– 36-os kulcsméret a gép lábának magasságállítására szolgáló M24x2x120-as beállítócsavar-
hoz
– 135 - 145 méretű állítható kulcs a középső géplábak beállításához,
cikkszám 00376519-xx
– 65-ös villáskulcs, cikkszám 00353827-0, 65-ös kulcsnyílás a középső gépláb M24-es hatlapú
ellenanyáinak meghúzásához
– 10-es imbuszkulcs, cikkszám 00373926-01 a középső gépláb távtartóit rögzítő M12x80 mé-
retű imbuszcsavarok meghúzásához
– 19-es imbuszkulcs, cikkszám 00373928-01 a négy külső gépláb ideiglenes szorítóit rögzítő
M24x90 imbuszcsavarok meghúzásához
– 19-es nyomatékkulcs hatlapú csappal, meghúzási nyomaték 130 Nm
a négy gépláb végleges szereléséhez
–Vízszintmérő pontosság 0,02 mm/m
– Villástargonca (specifikációt lásd 4.1.4.3 a 194 oldalon).
– Légpárnás szállítórendszer: SIPLACE HSxx, cikksz. 00119002-S01 (opció)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX4/DX4
4.3 Az automata felállítása Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
212
4.3.6 A NYÁK-szállítási magasság előzetes beállítása
Tolja a villástargonca villáját az automata alá, ahogy az a 4.3 - 2 ábrán látható.
4

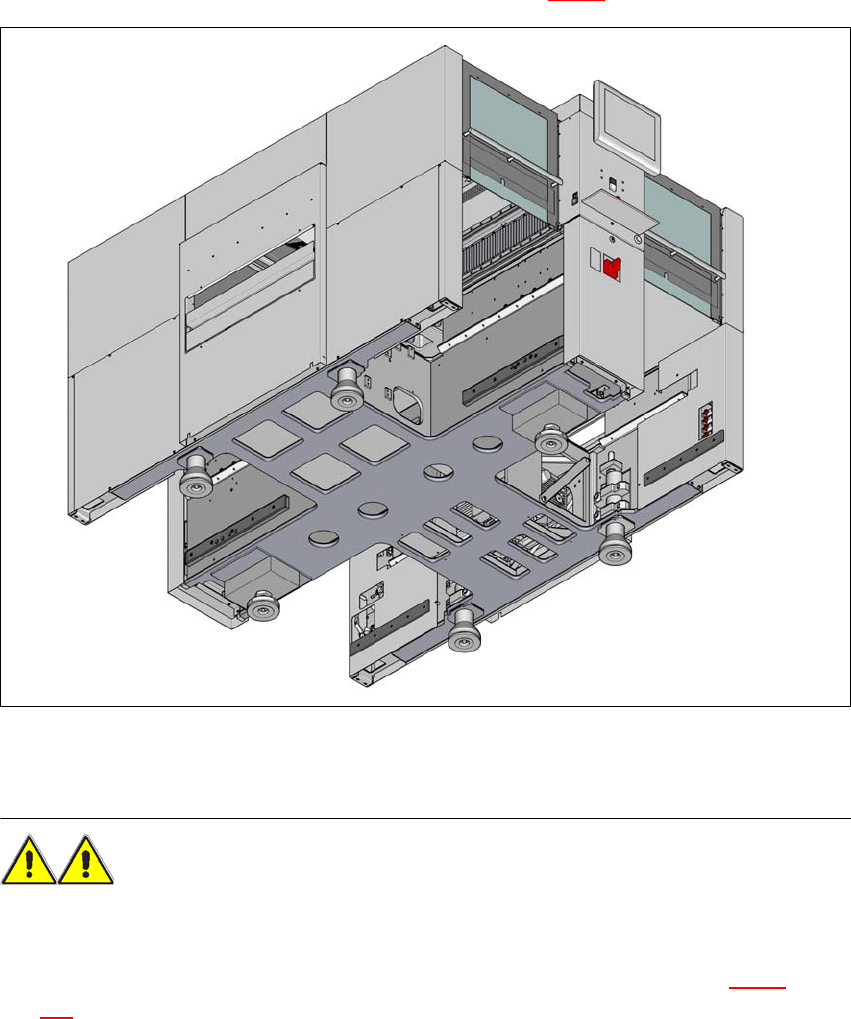

Ábra 4.3 - 2 Felfekvő felületek - ha a villa párhuzamos a nyomtatott áramköri lap szállítási irányával (Példa: SX4)
(1) A villástargonca villájának felfekvő felülete
FIGYELEM! 4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villa csak annyira lehet nyitva, hogy mindig a két gépláb között legyen (lásd 4.3 - 2
ábra,
212
. oldal). A gép lábainak távolsága 776 mm. Szigorúan tilos a villa távolságát annyira meg-
növelni, hogy a villa a gépkeret oldalsó részeinél emelje az automatát. Ennek következménye
a gépkeret deformálódása volna.
Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szilárd
alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felborulását
emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak rögzítésének de-
