4 Felállítás és üzembe helyezés Üze meltetési útmutató SIPLACE SX4/DX4 4.3 Az automata felállítása Az SR.706 .xx szoftververziótól Kiadás: 06/2012 HU 220 4.3.7.2 A NYÁK dupla szállítószalag gép lábainak távolságmérete 4 …
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.3 Az automata felállítása
219
4.3.7 A nyomtatott áramköri lap szállító szalag felső széle és a gép lábak közötti
távolságok
4.3.7.1 A NYÁK egyes szállítószalag géplábainak távolságmérete
Ábra 4.3 - 8 A NYÁK egyszeres szállítószalag géplábainak távolságmérete milliméterben
Fix szállító-oldalpanel a
jobb oldali maximális po-
zícióban
a
.
a) A méret a fix oldalpanel pozíciójától függ. Minden méret mm-ben van megadva.
Fix szállító-oldalpanel a
bal oldali maximális
pozícióban
a
.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX4/DX4
4.3 Az automata felállítása Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
220
4.3.7.2 A NYÁK dupla szállítószalag géplábainak távolságmérete
4
Ábra 4.3 - 9 A NYÁK dupla szállítószalag géplábainak távolságmérete milliméterben
Fix szállító-oldalpanel a
jobb oldali maximális po-
zícióban
a
.
a) A méret a fix oldalpanel pozíciójától függ. Minden méret mm-ben van megadva.
Fix szállító-oldalpanel a
bal oldali maximális pozí-
cióban
a
.
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.3 Az automata felállítása
221
4.3.7.3 A Quad Lane szállítószalag géplábainak távolságmérete (csak SX4)
4

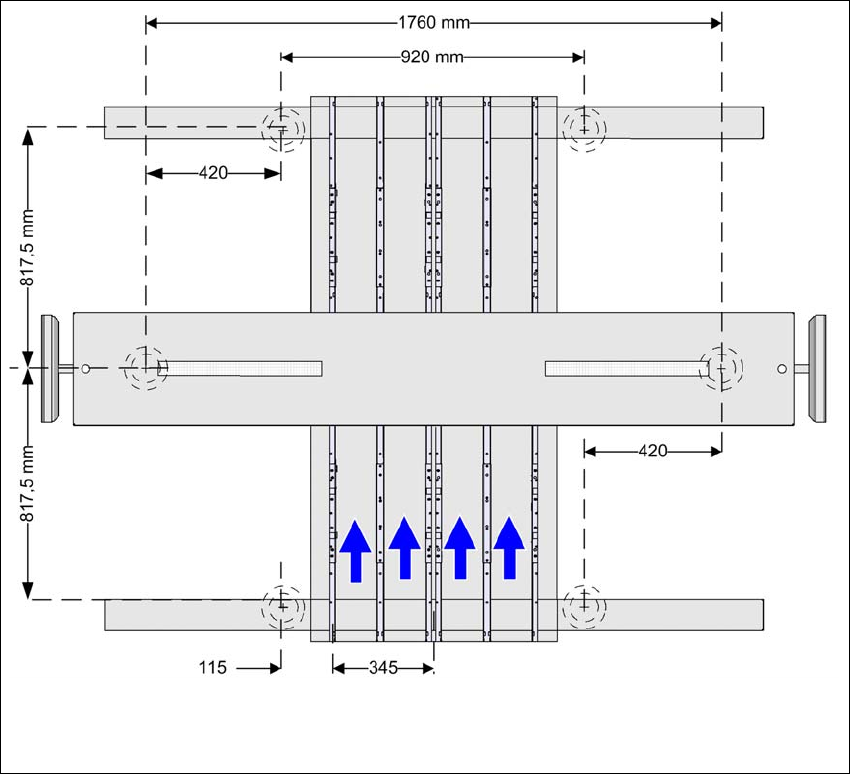

Ábra 4.3 - 10 A Quad Lane szállítószalag géplábainak távolságmérete mm-ben
Fix szállítóélek
kívül
