5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4 5.4 A SIPLACE-gépsor lekapcsolása Az SR. 706.xx szoftververziótól Kiadás: 06/2012 HU 246 5.4 A SIPLACE-gép sor lekapcsolása VIGYÁZA T A gépsor lekapcsolá sa el ő …
Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.3 A SIPLACE-gépsor bekapcsolása
245
5
Ábra 5.3 - 2 "A SIPLACE-gépsor bekapcsolása" folyamatábra
Állomás-számítógép
Bekapcsolás
A felszerelés ellenőrzése (a szállí-
tómodulok beállítása)
Jelek betanítása
(teach)
A nyomtatott áramkör adatainak betöltése
Indító gomb megnyomása
Várakozás referencia felvételre
Nyomtatott áramköri lap behelye-
zése
Várakozás NYÁK-ra
A felszerelés ellenőrzése
(ha az asztal vörössel van jelölve)
Adott esetben a pipetta konfiguráció módosítása
Pipettaellenőrzés
Jelek
rendben?
Adago-
ló-hiba
Beültetés
Felszerelés ellenőrzése
Nyomsáv telerakása
Beültetés
NYÁK a kimeneti sza-
lagra
Dőlt betűs írás: Az állomás hajtja végre, ill.
jelzi
Igen
Igen
Nem
Nem
Előírások a gépre
Download-Assistent (letöltésvezérlő)
Programozórendszer
feladatok
Az átszerelés nyugtázása a letöl-
tésvezérlőkön
Félkövér betűs írás: A kezelő által végre-
hajtandó
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.4 A SIPLACE-gépsor lekapcsolása Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
246
5.4 A SIPLACE-gépsor lekapcsolása
VIGYÁZAT
A gépsor lekapcsolása előtt feltétlenül vegye figyelembe az alább leírt eljárásokat. 5
5.4.1 Az állomások lekapcsolása
Az állomások lekapcsolásához a következők szerint járjon el:
Fejezze be az összes beültetési folyamatot úgy, hogy egy nyomtatott áramköri lap se legyen
már a gépben.
Ellenőrizze, hogy az összes beültetőfej Z-tengelye a felső véghelyzetében van-e.
Ellenőrizze, hogy vannak-e még alkatrészek az adagolófejeken és adott esetben távolítsa el
azokat.
Zárja be az állomásszámítógép-szoftvert a
Beállítások --> Gépbeállítások --> Gép leállítása... nézetben
Ha a számítógép leállt, akkor kapcsolja ki az állomást a főkapcsolóval.
5.4.2 A SIPLACE Pro (Windows) befejezése
Menjen a SIPLACE Pro menüsorában a Tárgy --> Kilépés pontra.
Zárjon be minden egyéb programot a számítógépen.
Menjen a Windows Startmenü alatt található Leállítás pontra.
Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.5 A kezelőfelület
247
5.5 A kezelőfelület
A -kezelőfelület az alább ismertetett területekre van felosztva.
Példaként az XS-gép kezelőfelülete "Gyártás" nézetben látható

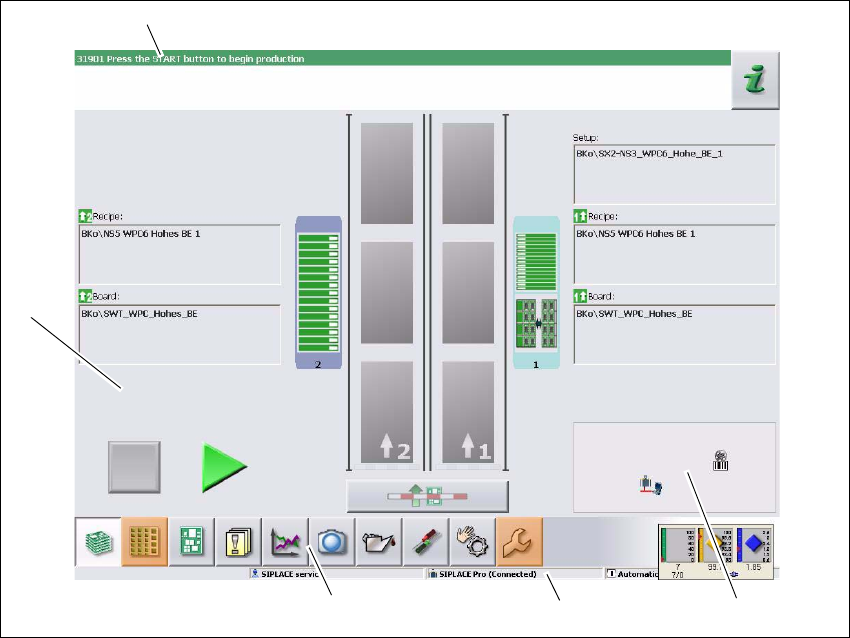

Ábra 5.5 - 1 A kezelőfelület komponensei "Gyártás" nézetben (a SIPLACE SX példáján)
Szójegyzék
(1) Állapotmező (állapot- és hibajelzés)
(2) Feldolgozási terület / kijelzési terület
(3) Ikonsor
(4) Információs sor
(5) A módosított konfigurációk és kiegészítő opciók kijelzése, pl. vonalkód üzemmód
(1)
(2)
(3)
(4)
(5)
