6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE SX4/DX4 6.1 Pipettacserél ő Az SR.706.xx szoftverver ziótól Kiadás: 06/2012 HU 302 6 Ábra 6.1 - 4 Pipettacserél ő a SpeedS tar számára - tár csere (1) Kar a tár leemelés…
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.1 Pipettacserélő
301
6.1.1.5 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
UTALÁS 6
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 6
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 6
UTALÁS 6
Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez beszo-
rul. Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.1.6 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 4. ábrán, a 302. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 4
, 302. oldal). Emelje ki a tárat a tartóból.
FIGYELEM! 6
A tár fölé kiálló kar (1. poz. a 6.1 - 4
ábrán) a beültetőfej ütközéséhez vezethet. Ezért ügyeljen
arra, hogy a kar ne álljon ki a tár fölé.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.1 Pipettacserélő Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
302
6

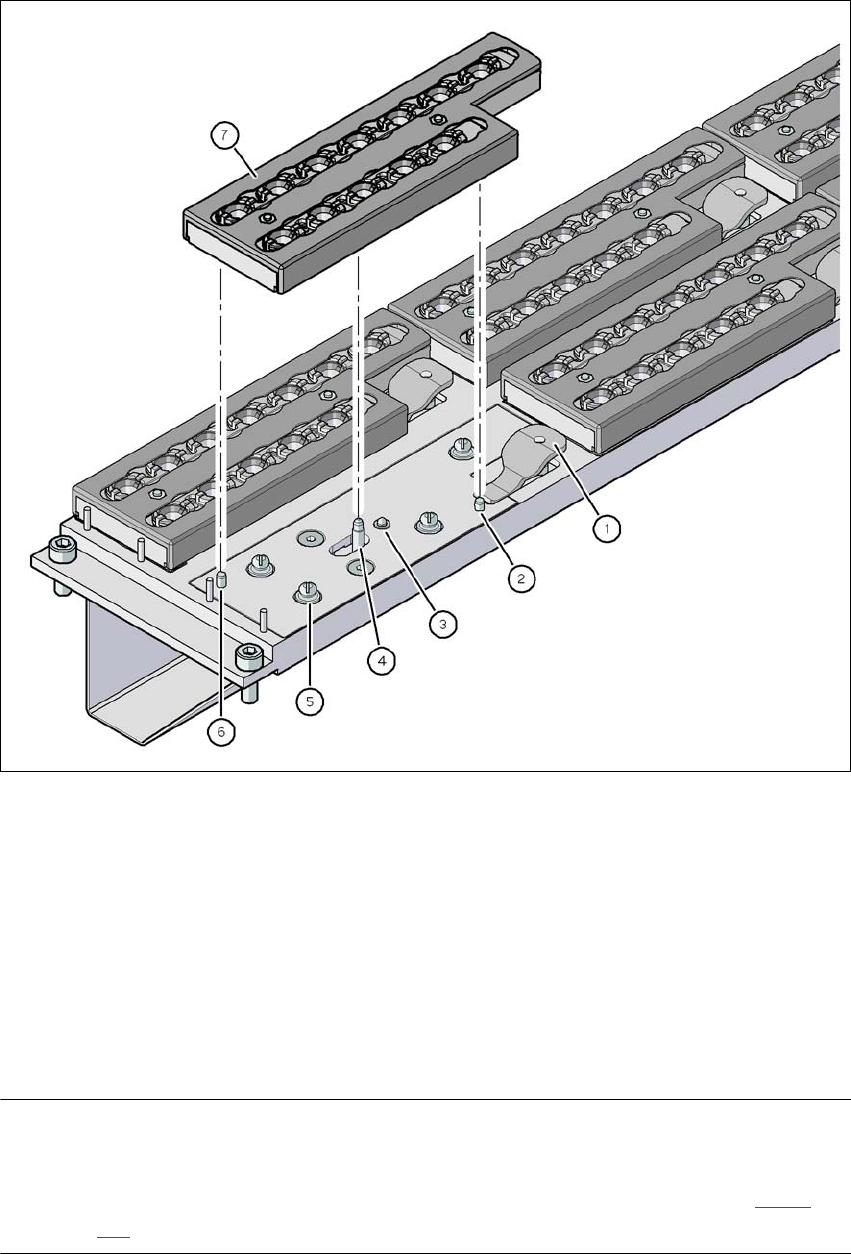

Ábra 6.1 - 4 Pipettacserélő a SpeedStar számára - tárcsere
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "A tár reteszelve" állásban
UTALÁS 6
– Tolja a zárólemezt „Tár reteszelve” állásba.
– Behelyezés előtt állítsa be a tárat úgy, hogy a központosító stiftek (2. és 6. poz. a 6.1 - 4
. áb-
rán, a 302. oldalon) becsúszhassanak a központosító furatba és a hosszanti lyukba.
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.1 Pipettacserélő
303
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 4 ábrán, 302. oldal).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.1.7 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

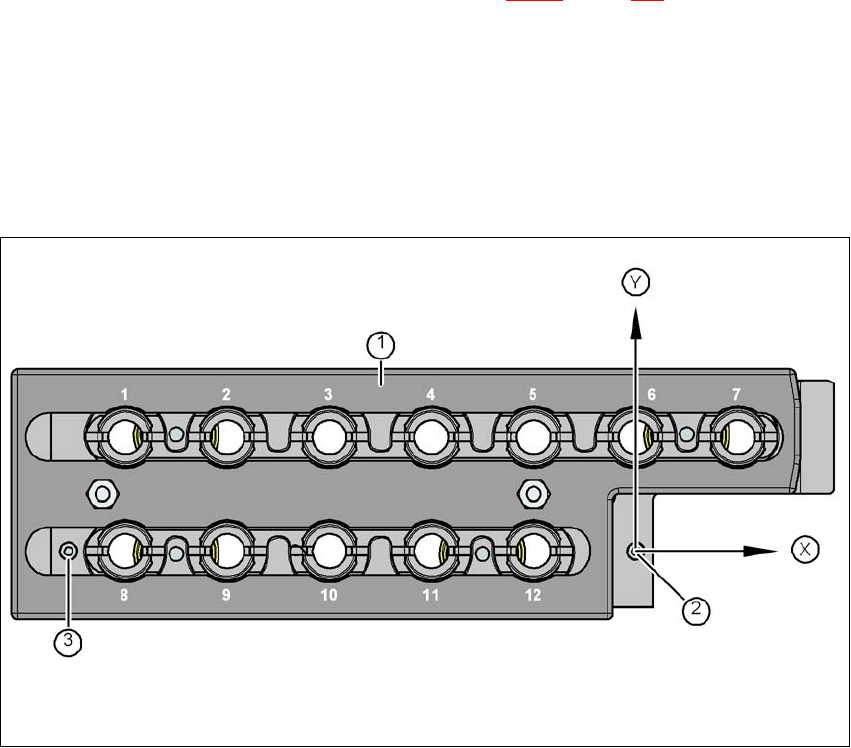

Ábra 6.1 - 5 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
