Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.3 Nyomtatott áramköri lap vonalkódolvasó
321
6.3.2 Műszaki adatok - 1D-vonalkódolvasó
6
6.3.3 Műszaki adatok - 2D-kódolvasó
6
6
Méretek (H x Sz x M)
40 x 30 x 20 mm
3
Súly 44 gramm
Hullámhossz 600 - 680 nm
Lézerosztály 2. osztály DIN EN 60825-1, II. osztály - CDRH szerint
Szkennelési frekvencia 800 - 1200 szkennelés/másodperc
Kódfajták 39-es kód, 128-as kód, 93-as kód,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code, ISTB 128
Vonalkód hossza
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
Adatport RS232, RS485
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ± 5 %
Méretek (H x Sz x M)
55 x 42 x 22 mm
3
Súly 125 gramm
2D kódfajták ECC 0, 50, 80, 100, 140 és 200 adatmátrix
ECC200 adatmátrix
QR kód, MicroQR kód
Vonalkód hossza
Dupla szállítószalag, aszinkron
Dupla szállítószalag, szinkron
max. 40 jel
max. 40 jel
Adatport RS232, USB 2.0
Elektromos csatlakozás 15-pólusú D-Sub-HD-csatlakozódugó
Üzemi feszültség 5 V- ... 24 V-
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.4 Mechanikus stopper Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
322
6.3.4 Figyelmeztető tábla W216 1D-vonalkódolvasó esetén
Az 1D-vonalkódolvasó a 2. lézerosztályba tartozik.
6
Figyelmeztetőtábla W216 "2. lézerosztály" 1D-vonalkódolvasóhoz,
cikksz. 03009347-01 (mennyiség automatánként: max. 4)
UTALÁS 6
Ha az automatára NYÁK vonalkódolvasót szerel fel, akkor fel kell helyeznie az utólagos felszere-
lési készletben található W206 lézer figyelmeztető táblát.
6.4 Mechanikus stopper
Cikksz. 00519860-xx mechanikus stopper
A mechanikus stopper az érzékelőlécre van felszerelve és mechanikusan eltolható. A mechani-
kus stopper felszerelése akkor ajánlatos, ha olyan nyomtatott áramköri lapok feldolgozását végzi,
amelyeknek az elülső szélén meghatározott típusú mélyedések vannak.
6
6
6
6
6
6
LÉZERSUGÁRZÁS!
Ne nézzen a sugárba
2. lézerosztály
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.5 Dokkolóállomá a SIPLACE X-sorozatú alkatrészkocsihoz
323
6.5 Dokkolóállomá a SIPLACE X-sorozatú alkatrészkocsi-
hoz
Cikkszám 00116933-xx Dokkolóállomás a SIPLACE X alkatrészkocsihoz
UTALÁS:
A 30, 40 és 60 nyomvonalas alkatrészkocsis dokkolóállomás (Multi Docking Station) külön meg-
rendelésre kapható. 6
6.5.1 Leírás
A dokkolóállomás az előkészítő hely kiegészítő komponense. Összekötő elem az előkészítő hely
és az X-sorozat alkatrészkocsija között. A dokkolóállomás teszi lehetővé az alkatrészkocsi külső
felszerelését szállítókkal, továbbá a működési tesztet és a felszerelés ellenőrzését.
6

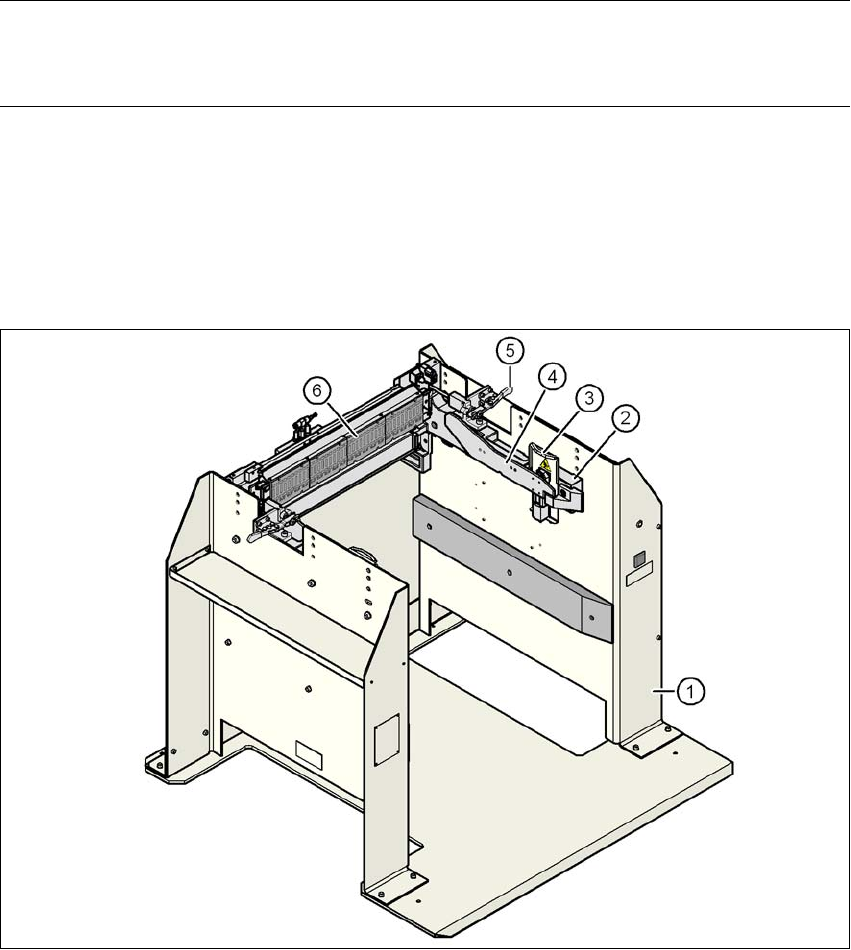

Ábra 6.5 - 1 Dokkolóállomás, SIPLACE X-sorozat
