Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásb ő vítések Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.5 Dokk olóállomá a SIPLACE X-so rozatú alkatrészkocsihoz 325 6 Ábra 6.5 - 2 Dokkolóállomás - mérete k millimé…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.5 Dokkolóállomá a SIPLACE X-sorozatú alkatrészkocsihoz Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
324
Jelmagyarázat a 6.5 - 1ábrához, 323. oldal
(1) Dokkolóállomás
(2) alkatrészkocsi-behúzókészülék, X-sorozat
(3) védőlemez W204 figyelmeztető táblával
(4) sínek az alkatrészasztal vezetéséhez és dokkolásához
(5) vízszintes feszítő az alkatrészkocsi rögzítéséhez
(6) EAIF (Energia- és adatinterfész)
A dokkolóállomás feladataihoz lényegében a következők tartoznak:
– Az alkatrészkocsi és az X-szállító ellátása energiával
– Az alkatrészkocsi és az X-szállító ellátása sűrített levegővel
– Infrastruktúra biztosítása a kommunikációhoz az előkészítő hely PC-je és a szállítók kö-
zött
A dokkolóállomás segítségével a kezelő a termelő környezeten kívül működési tesztet végezhet
az X-szállítókon és ellenőrizheti a felszerelést. Ehhez két sorban soronként négy dokkolóállomás
csatlakozik a CAN-buszon keresztül az előkészítő PC-re. Minden dokkolóállomás saját áram- és
sűrítettlevegő-ellátással rendelkezik.
Az alkatrészkocsi-behúzókészülék (2. poz. a 6.5 - 1
ábrán, 323. oldal) a dokkolóállomáson hoz-
záigazítható a kívánt NYÁK-szállítási magassághoz. Az előszereléshez az alkatrészkocsit a dok-
kolóállomásba (1. poz. a 6.5 - 1
ábrán, 323. oldal) be kell tolni. Az alkatrészkocsin oldalt
elhelyezett görgőscsapágyon csúszik az alkatrészkocsi az alkatrészkocsi-behúzókészülék sínjein
az energia- és adatinterfész csatlakozójához. Ennek során az alkatrészasztal a szállító EDIF-jével
optimálisan az alkatrészkocsi-behúzókészülék EDIF-jéhez (5. poz. a 6.5 - 1
ábrán, 323. oldal) po-
zicionálódik, és mindkét vízszintes szorítóval ebben a helyzetben rögzül. A védőlemezek (3. poz.
a 6.5 - 1
ábrán, 323. oldal) megakadályozzák az alkatrészkocsi futógörgőihez való hozzáférést,
amikor azt betolják a dokkolóállomásba.
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.5 Dokkolóállomá a SIPLACE X-sorozatú alkatrészkocsihoz
325
6

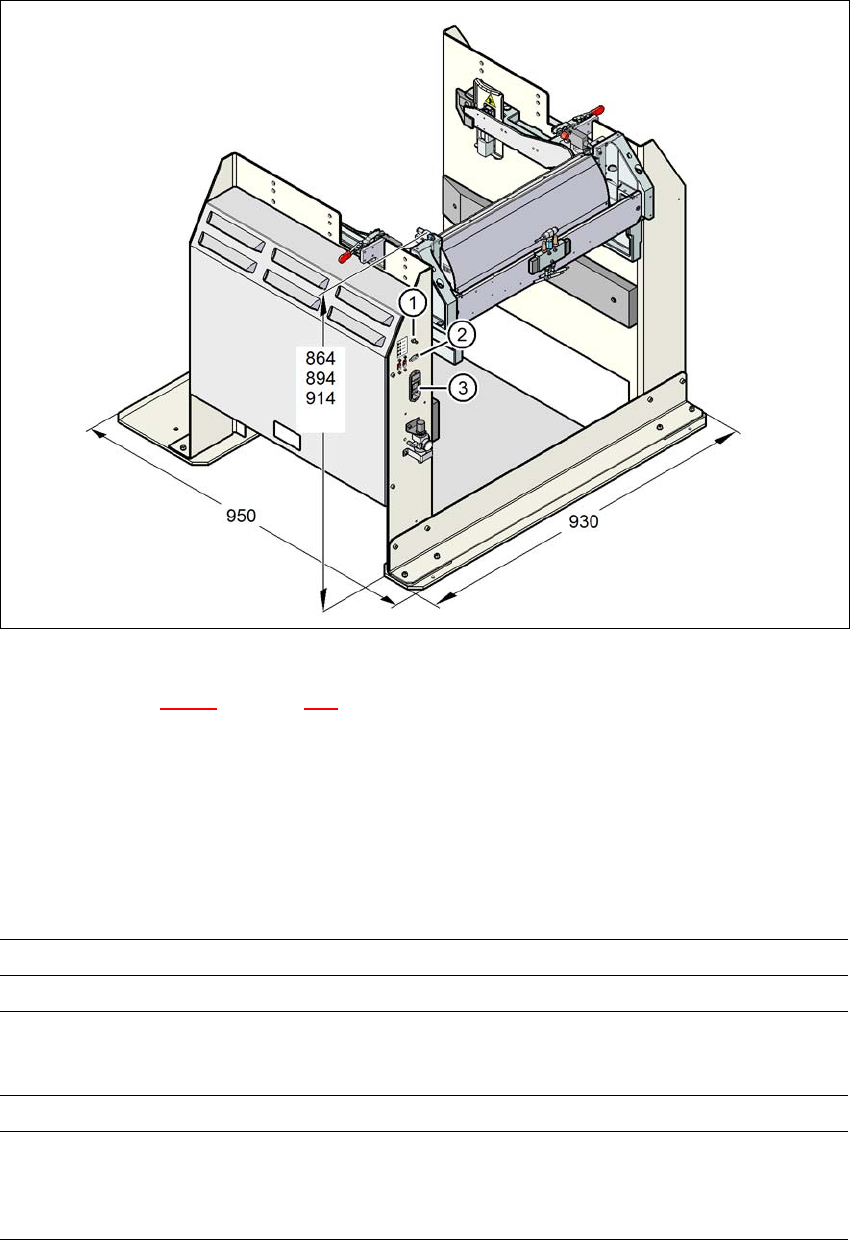

Ábra 6.5 - 2 Dokkolóállomás - méretek milliméterben, csatlakozási helyek
Jelmagyarázat a 6.5 - 2ábrához, 325. oldal
(1) Sűrített levegő csatlakozás
(2) CAN-Bus-csatlakozás
(3) áram csatlakozóhely
6.5.2 Műszaki adatok
6
Méretek
Hosszúság x szélesség 950 mm x 930 mm
Magasság 864 mm ha a NYÁK-szállítási magasság 900 mm
894 mm ha a NYÁK-szállítási magasság 930 mm
914 mm ha a NYÁK-szállítási magasság 950 mm
Súly 120 kg
Sűrített levegő csatlakoztatási
értékei
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.5 Dokkolóállomá a SIPLACE X-sorozatú alkatrészkocsihoz Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
326
6.5.3 A dokkolóállomás méretei felcsatolt alkatrészkocsival
6

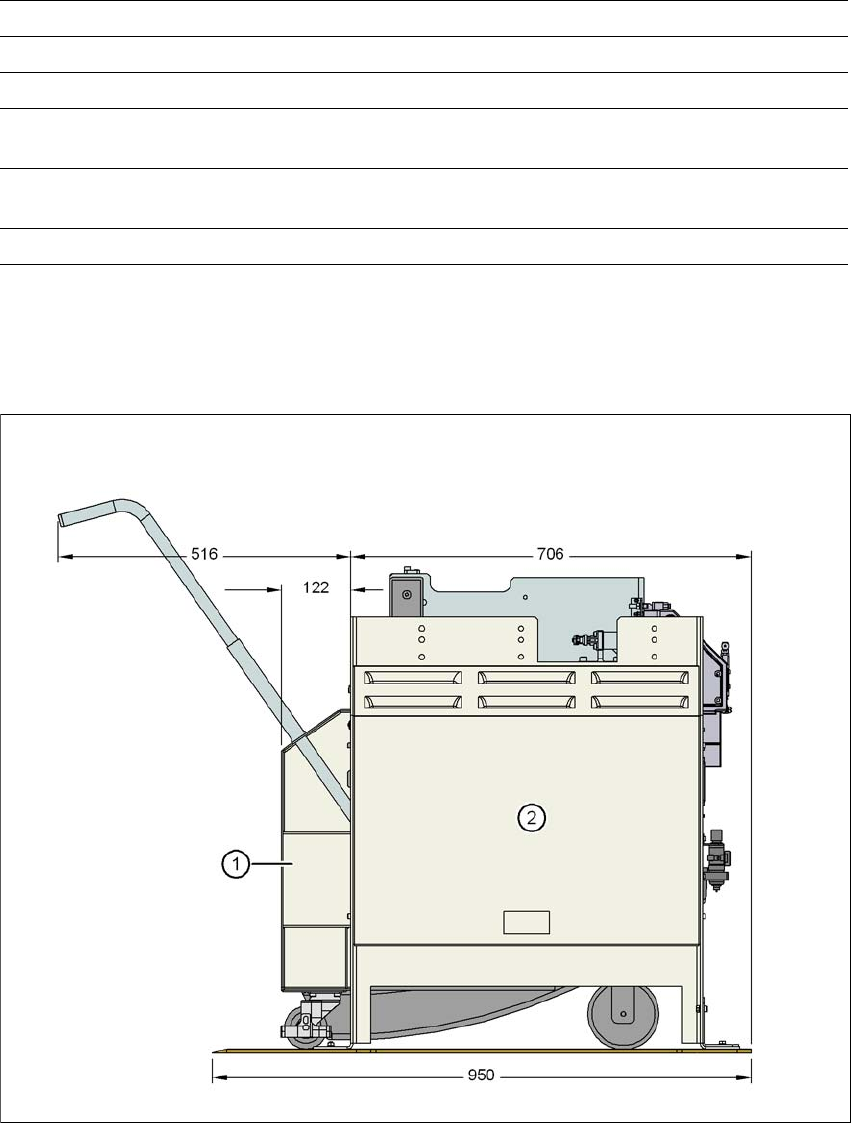

Ábra 6.5 - 3 Dokkolóállomás felcsatolt alkatrészkocsival - méretek mm-ben
(1) Alkatrészkocsi
(2) Dokkolóállomás
Sűrített levegő csatlakozás Csatlakozódugó KS 2-M5-A
Sűrített levegő fogyasztás 50 Nl/min.
a
Csatlakozási feszültség 88 - 264 V~
Névleges áram 3,5 A (230 V~)
7 A (115 V~)
Névleges látszólagos teljesít-
mény
0,8 kW
Biztosíték 2 x 8 A
a) Normális atmoszferikus nyomási feltételek mellett 20°C-on és 1013 hPa nyomáson
