2.2.1.3 W204 figyelmeztető tábla
2
Poz. W204 a 2.2 - 1, 37. és 2.2 - 2. oldal, 38. és 2.2 - 3. oldal, 42. oldal,
cikksz. 03009343-01 (mennyiség automatánként: 8)
2.2.2 Figyelmeztető tábla 205
Figyelmeztető táblák a hevedervágó készüléken és a hevederhulladék-csúszdán.
2
Poz. W205 a 2.2 - 5 ábrán, 46 oldal és 2.2 - 6, 47 oldal, cikksz. 03009344-01 (mennyiség auto-
matánként: 8)
2.2.2.1 W210 figyelmeztető tábla
2
Poz. W210 a 2.2 - 1 ábrán, 37 oldal és 2.2 - 2, 38 oldal, cikksz. 03009350-01 (mennyiség auto-
matánként: 2)
2
2
2
BECSÍPŐDÉS VESZÉLYE!
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő gépbe
2
2
2
2
2
2
2
2
VÁGÁSVESZÉLY!
Kikapcsolt gépnél is fennáll a vágás veszélye
2
2
2
2
2
2
Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ nyomó-
gombon
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.2 Figyelmeztető táblák Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
42
2.2.3 Figyelmeztető táblák az automatákban

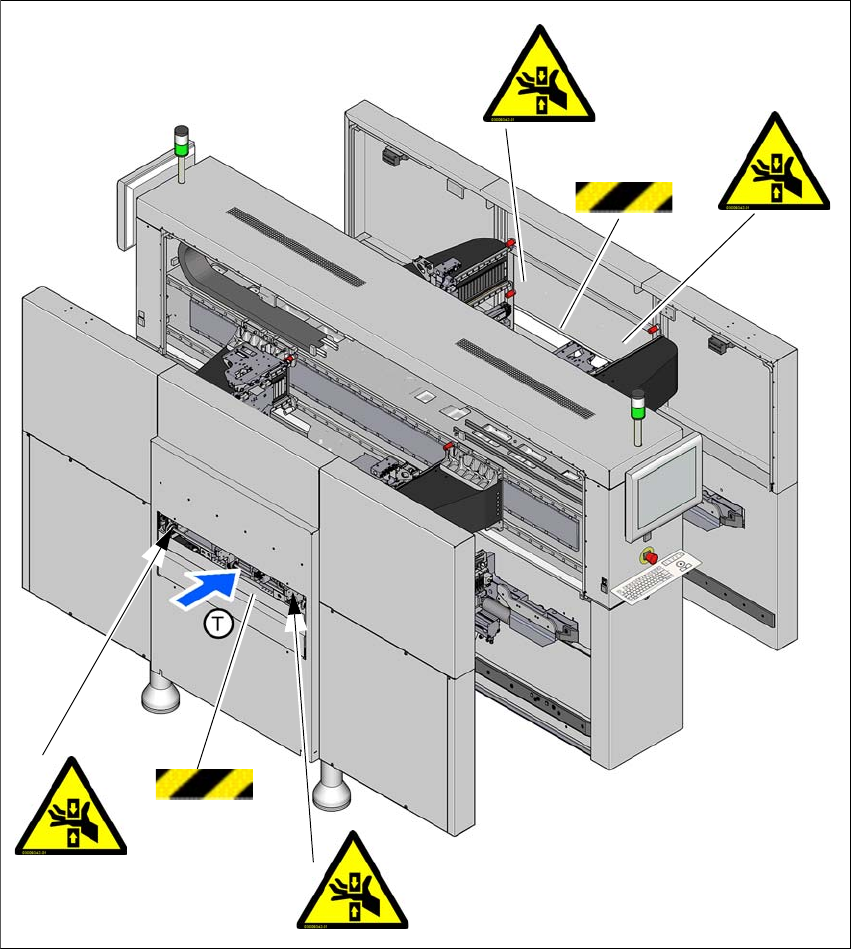

Ábra 2.2 - 3 W203 figyelmeztető táblák az automatákban (Példa SX4)
Poz. W203, cikksz. 03009342-01
(1) Figyelmeztető csík
W 203
W 203
W 203
W 203
1
1
