Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.3 Lézerosztályozás 53 2.3 Lézerosztályozás 2.3.1 1. lézerosztály 2.3.1.1 A teljes gép osztályozás a 2 UT ALÁS: 2 A…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.2 Figyelmeztető táblák Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
52

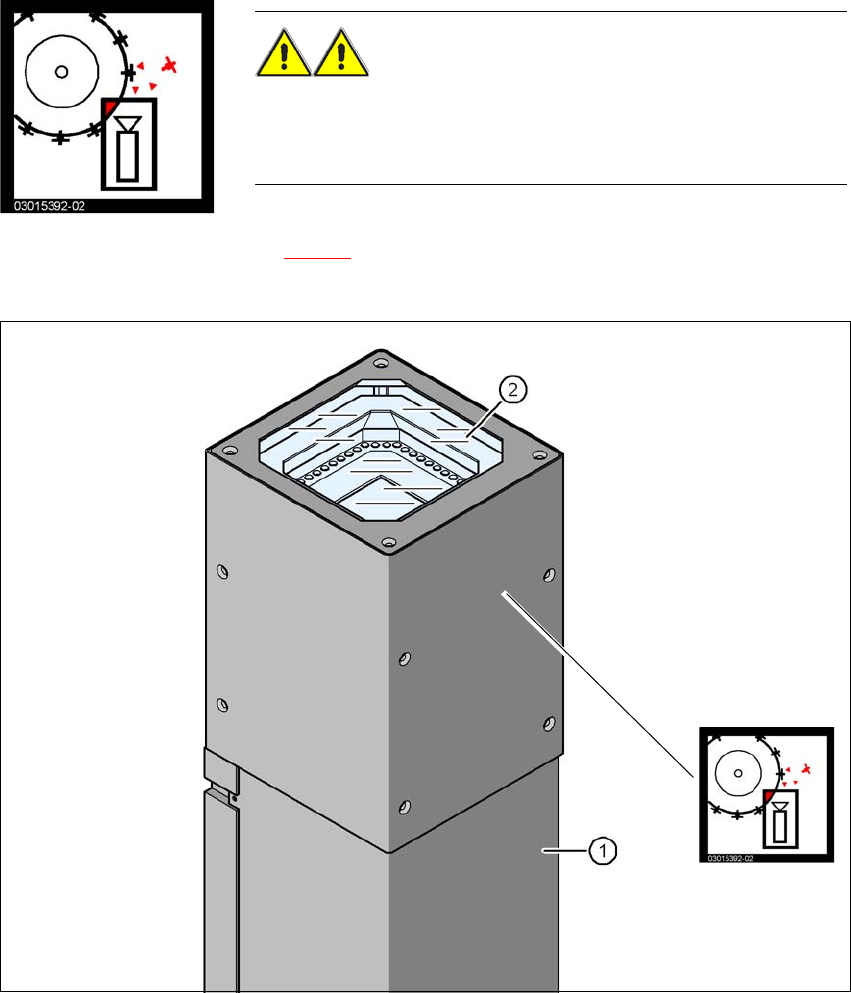

2.2.8 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
"Fejütközés" tájékoztató tábla a 2.2 - 11 ábrán, cikksz. 03015392-02
(mennyiség automatánként: maximum 2)
2
Ábra 2.2 - 11 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
(1) Kameraház
(2) Üveglap
(3) „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
FIGYELEM! FEJ-ÜTKÖZÉSI VESZÉLY! 2
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar
stacioner AR-kameráit, típus: 33, 55 x 45 és típus: 25, 16 x 16, le
kell szerelni, különben a SpeedStar a kameraházakba ütközik.
(3)
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.3 Lézerosztályozás
53
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
UTALÁS: 2
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja közvetlenül optikai műszerekkel!
2
2
Minden beépített kamerarendszer és az üzemkész teljes gép az 1. lézerosz-
tályba tartozik.
A lézerosztályok meghatározása a DIN EN 60825-1:2001 szerint történik.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– AR-kamerák a SIPLACE TwinStar számára
AR-kamera stacioner P&P, típus: 33, 55 x 45, digitális
AR-kamera stacioner P&P, típus: 25, 16 x 16, digitális
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– AR-kamera C&P, típus: 23, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 41, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 30, 27 x 27, a MultiStar-on
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.4 Biztonsági utasítások az automata szállításához Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
54
2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– Nyomtatott áramköri lap vonalkódolvasó
– AR-érzékelő a SpeedStar-on
– AR-érzékelő a MultiStar-on
(Ha a koplanaritási lézermodult telepítették, akkor a teljes berendezés a 2. lézerosztályba tarto-
zik.)
2
2.4 Biztonsági utasítások az automata szállításához
2
Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 2
FIGYELEM
DŐLÉSVESZÉLY! 2
Amennyiben a villástargonca szükséges specifikációját nem tartják be, fennáll annak veszélye,
hogy a villástargonca az automatával együtt felborul.
Az automata szállítása a 4. fejezetben, a 4.1. szakaszban, a 189 oldalon van leírva.
2
Lézersugárzás
Ne nézzen a sugárba!
