Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság Az SR.706.xx szoftververziótól Kiadás : 06/2012 HU 2.7 Biztonsági berendezések 69 2.7.2.3 A m ű ködés leírása F ő kapcsoló KI helyzetben (lásd 1. p oz. a 2.7 - 3 , 66…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.7 Biztonsági berendezések Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
68
2.7.2.2 Az automata védőkapcsolóinak helyzete
2

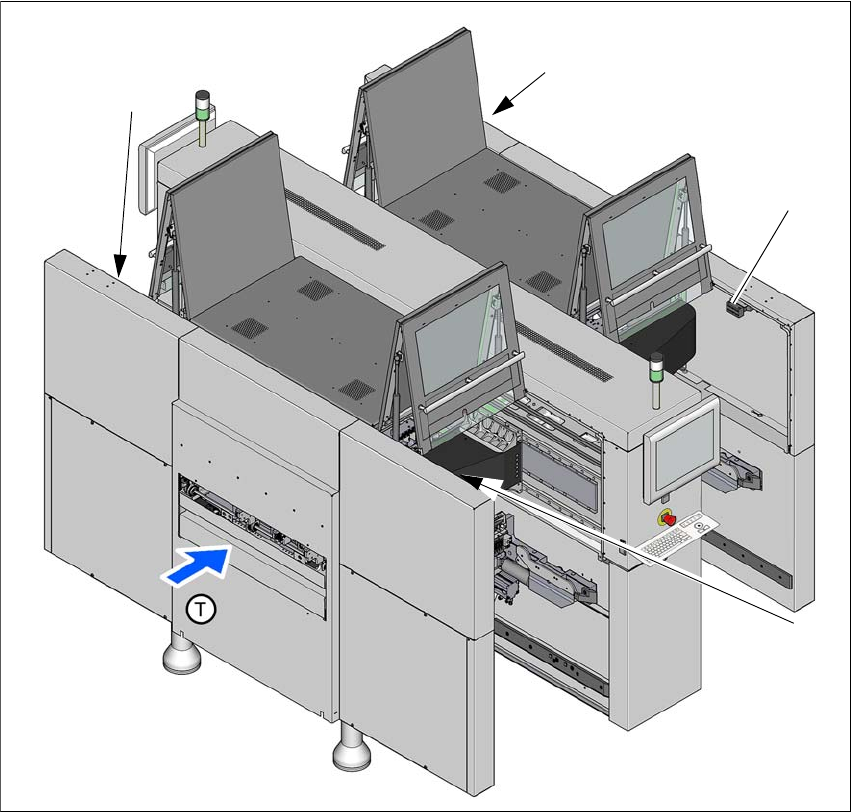

Ábra 2.7 - 5 A védőkapcsolók elhelyezkedése az automatákon (Példa: SX4)
(1) Védőfedél-kapcsoló, 1. hely
(2) Védőfedél-kapcsoló, 2. hely
(3) Védőfedél-kapcsoló, 3. hely
(4) Védőfedél-kapcsoló, 4. hely
(T) NYÁK-szállítási irány
(2)
(3)
(1)
(4)
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.7 Biztonsági berendezések
69
2.7.2.3 A működés leírása
Főkapcsoló KI helyzetben (lásd 1. poz. a
2.7 - 3, 66. oldal) 2
A főkapcsoló leválasztja az L1, L2 és L3 fázist a hálózatról.
FIGYELEM!
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszültség alatt
állnak:
–A Q1 főkapcsoló L1, L2 és L3 kábelcsatlakozója.
– Szerviz csatlakozóaljzat X102 bekapcsolt F1 kismegszakító mellett .
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek, barna szí-
nűek.
Ezért ennek az automatának a szakszerűtlen kezelése halálos kimenetű is lehet vagy súlyos
testi sérülésekhez, valamint jelentős anyagi károkhoz vezethet.
Ezért tartsák be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az EN
60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátás feletti védőaj-
tókat.
Főkapcsoló BE helyzetben 2
A főkapcsoló bekapcsolása után a hálózati feszültséget a bekapcsolásiáram korlátozóra (A2) kap-
csolják és aktiválódik a 24 V- AC/DC feszültségátalakító. A kombinált védő-biztonsági rendszeren
(K6) világít a "Power" LED. A portáltengelyek (260 V-) és a csillag-tengelyek (150 V-) közbülső
körfeszültségének kivételével valamennyi tápfeszültség rendelkezésre áll..
Fekete leállító nyomógomb (2. és 7. poz. a 2.7 - 3 ábrán, 66. oldal, valamint 3. és 5. poz. a 2.7 -
4 ábrán, 67. oldal) 2
Ezekkel a gombokkal állíthatja meg az automatát.
Zöld indítógomb (3. és 6. poz. a 2.7 - 3 ábrán, 66. oldal, valamint 2. és 4. poz. a 2.7 - 4. ábrán, 67.
oldal) 2
A főkapcsoló bekapcsolása után megjelenik az indító gomb megnyomására felhívó felszólítás,
hogy elindítsa a beültetési megrendeléseket az automatán. Ugyanezt a felszólítást kapja, ha a vé-
dőburkolatok fel voltak nyitva vagy megnyomták a VÉSZ-LEÁLLÍTÓ tasztert.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.7 Biztonsági berendezések Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
70
alkatrész számláló 2
A beültetett alkatrészek száma (alkatrészszámláló) leolvasható az állomásszoftveren. Az erre vo-
natkozó információk az Online súgóban találhatók.
VÉSZ-LEÁLLÍTÓ nyomógomb kötelező reteszelődéssel (5. poz. a 2.7 - 3. ábrán, 66 oldal és 1.
poz. a
2.7 - 4, 67. oldal) 2
A VÉSZ-LEÁLLÍTÓ taszter egy piros fejjel rendelkező gomb, ami megnyomása után benyomott
helyzetben reteszelve marad. A VÉSZ-LEÁLLÍTÓ taszter működtetése nyitja a VÉSZ-ÁLLJ áram-
kör kontaktusát - a kombinált védő-biztonsági rendszer (K6) működésbe lép. Lekapcsolódik a por-
táltengelyek közbülső körfeszültsége (260 V) és a csillag-tengelyek közbülső körfeszültsége (150
V-). A DP- ill. Z-tengelyek szervo-erősítői továbbra is 42 V- feszültsége kapnak. A VÉSZ-LEÁLLÍ-
TÓ taszter jelzőkontaktusa nyit és a képernyőn megjelenik a "VÉSZ-ÁLLJ megnyomva" üzenet.
A következő szerkezeti csoportok deaktiválódnak:
– NYÁK szállítószalag
– NYÁK-befogó
– Szélességbeállítás
– NYÁK stopper
– Feeder Control Unit
– Az üres heveder vágókészülék biztonsági szelepe
UTALÁS
A beültetés megszakad, és miután a gép újra működőképes, a műveletet lehet folytatni vagy meg-
szakítani. 2
Védőfedél-kapcsoló 1 ... 4 (1- től 4. poz. a 2.7 - 5. ábrán, 68. oldal) 2
Ellenőrizze ezt a kapcsolót, hogy a védőburkolatok zárva vannak-e. Amennyiben zárva vannak,
a VÉSZ-ÁLLJ és a jelzőérintkező zárva van. Amennyiben a burkolatok egyikét felnyitják, akkor
nyílik a VÉSZ-ÁLLJ és a jelzőérintkező. Az egyes komponensek inaktívvá válnak, illetve aktívak
maradnak (lásd a 2.7 - 8
, 75. oldal).
